Vergrößern und Verkleinern, Drehen oder Schwenken des gerenderten Modells

Gehen Sie wie folgt vor:


Aktion	Methode
Bildausschnitt vergrößern	Gehen Sie wie folgt vor: Rollen Sie mit dem Mausrad nach vorn. Drücken Sie die Taste W auf der Tastatur.
Bildausschnitt verkleinern	Gehen Sie wie folgt vor: Rollen Sie mit dem Mausrad zurück. Drücken Sie die Taste S auf der Tastatur.
Drehen des Modells	Platzieren Sie den Mauszeiger über dem Punkt, um den Sie das Modell drehen möchten. Halten Sie die linke Maustaste gedrückt. Ziehen Sie das Modell mit der linken Maustaste. Sie können auch die Pfeiltasten auf der Tastatur drücken, um das Modell zu drehen.
Schwenken des Modells	Halten Sie die mittlere Maustaste gedrückt. Ziehen Sie das Modell mit der mittleren Maustaste. Sie können auch die Tasten A und D auf der Tastatur drücken, um das Modell zu schwenken.

Anpassen der Szene

Im Trimble Connect Visualizer können Sie die folgenden Szeneneinstellungen ändern:

Die verwendete Skybox (den Hintergrund) und deren Drehung
Den Sonnenstand
Die Helligkeit der Szene und andere Kameraeinstellungen
Die Sichtbarkeit und Lage der Bodenebene

Klicken Sie auf im Seitenbereich des Trimble Connect Visualizers.

Gehen Sie folgendermaßen vor:


Aktion	Methode

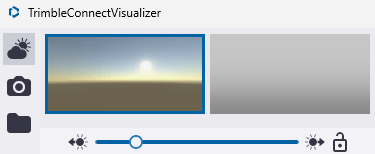

Ändern der Skybox	Die aktuell verwendeten Skybox ist blau markiert. So ändern Sie die Skybox: Klicken Sie im Auswahl-Tool für die Skybox auf einen anderen Eintrag. Sie können auch eigene Bilder als Skyboxen verwenden. Beachten Sie, dass alle Skybox-Bilder 360°-Bilder mit einem Verhältnis von 2:1 sein müssen. Speichern Sie die Skyboxes im Ordner ..\Users\<user>\Pictures\TrimbleConnectVisualizer\Skyboxes. Wenn Sie Trimble Connect Visualizer das nächste Mal öffnen, werden die Himmelskörper in der Himmelskörperauswahl verfügbar sein.
Drehen der Skybox	Verschieben Sie den Rotationsschieber, der sich oben im gerenderten Modell befindet. Sie können die Position der Skybox und die Richtung der Sonne verknüpfen, indem Sie auf klicken. Nach dem Verknüpfen von Sonnenrichtung und Skybox-Position wird beim Verstellen des Schiebereglers für die Drehung auch der Schieberegler für die Sonne um denselben Betrag verschoben.
Anpassen der Sonnenposition	Gehen Sie folgendermaßen vor: Um die Richtung der Sonne zu ändern, verschieben Sie den Schieberegler für die Sonnenrichtung, der sich oben im gerenderten Modell befindet. Sie können die Richtung der Sonne und die Position der Skybox verknüpfen, indem Sie auf klicken. Nach dem Verknüpfen von Sonnenrichtung und Skybox-Position wird beim Verstellen des Schiebereglers für die Drehung auch der Schieberegler für die Sonne um denselben Betrag verschoben. Um die Höhe der Sonne über dem Horizont zu ändern, müssen Sie den Schieberegler für die Sonnenhöhe auf der linken Seite des gerenderten Modells verstellen.
Ein- oder Ausblenden der Bodenebene	Um die Bodenebene ein- bzw. auszublenden, klicken Sie auf der linken Seite des gerenderten Modells auf . Wenn die Bodenebene sichtbar ist, erscheint unter der Schaltfläche ein Schieberegler. Darüber können Sie die Höhe der Bodenebene anpassen.
Passen Sie die Helligkeit der Szene und die Kameraeinstellungen an	Klicken Sie in den Trimble Connect Visualizer-Seitenbereich, um die verschiedenen Helligkeits- und Kameraeinstellungen weiter zu ändern.

Aufnehmen und Betrachten von Schnappschüssen

Passen Sie die Position des Modells und die Szene nach Belieben an.
Klicken Sie auf im Seitenbereich des Trimble Connect Visualizers.

Trimble Connect Visualizer erstellt einen Schnappschuss der aktuellen Ansicht des gerenderten Modells. Die Schnappschüsse werden im Ordner C:\Users\<username>\Pictures\TrimbleConnectVisualizer gespeichert.

Um den C:\Users\<username>\Pictures\TrimbleConnectVisualizer Ordner zu öffnen und die aufgenommenen Schnappschüsse anzuzeigen, klicken Sie in den Trimble Connect Seitenbereich Visualizer.

Erstellen von Animationen

Sie können verschiedene Ansichten des gerenderten Modells kombinieren, um Animationen zu erstellen, die das Modell aus unterschiedlichen Winkeln anzeigen. Führen Sie folgende Schritte durch:

Klicken Sie auf im Seitenbereich des Trimble Connect Visualizers.

Gehen Sie folgendermaßen vor:


Aktion	Methode

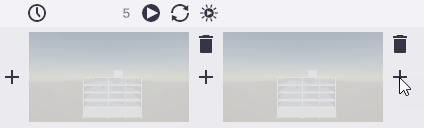

Hinzufügen von Ansichten	Verschieben Sie das Modell, um die gewünschte Ansicht zu erstellen. Klicken Sie auf der Werkzeugleiste unter der Ansicht auf das Pluszeichen +. Wiederholen Sie die Schritte a bis b, um alle erforderlichen Ansichten zu erstellen. Wichtig: Wenn Sie mehrere Ansichten hinzugefügt haben, müssen Sie rechts neben der Ansicht, hinter der die neue Ansicht eingefügt werden soll, auf das Pluszeichen + klicken. Klicken Sie auf der linken Seite einer Ansicht auf das Pluszeichen +, um die neue Ansicht vor dieser einzufügen.
Entfernen von Ansichten aus Animationen	Klicken Sie neben einer Ansicht auf die Schaltfläche Entfernen .
Einstellen der Zeit zwischen Ansichten	Die Zeit zwischen den Ansichten bestimmt die Geschwindigkeit der Animation. Geben Sie die gewünschte Zeit in Sekunden im Feld unter dem gerenderten Modell an ().
Abspielen oder Anhalten der Animation	Klicken Sie zur Wiedergabe auf der Werkzeugleiste unter dem gerenderten Modell auf . Um die Animation zu beenden und zur ersten Ansicht zurückzukehren, klicken Sie auf .
Wiederholtes Wiedergeben der Animation	Sie können die Animation unendlich als Schleife abspielen. Klicken Sie auf der Werkzeugleiste unter dem gerenderten Modell auf . Klicken Sie zum Abspielen der Animation auf .
Einfrieren des Sonnenstands in der Animation	In jeder erstellten Ansicht befindet sich die Sonne an einer anderen Stelle. Das kann bei der Wiedergabe irritieren; daher können Sie den Sonnenstand einfrieren. Klicken Sie auf der Werkzeugleiste unter dem gerenderten Modell auf .

Um die Animation zu speichern, verwenden Sie ein Programm zur Bildschirmaufzeichnung.

Zurückkehren zur ursprünglichen Modellansicht

Klicken Sie auf im Seitenbereich des Trimble Connect Visualizers.

Das Modell kehrt zu der Ansicht zurück, die geöffnet war, als Sie Trimble Connect Visualizer gestartet haben.

Aktivieren und Beenden des Vollbildmodus

Klicken Sie in den Seitenbereich der Schnellansicht, um in den Trimble Connect Vollbildmodus zu wechseln.

Klicken Sie , um den Vollbildmodus zu verlassen.

Ein- und Ausblenden des Seitenbereichs in Trimble Connect Visualizer

Klicken Sie auf unten im Seitenbereich von Trimble Connect Visualizer.

Verwenden Sie Trimble Connect Visualizer im VR-Modus

Mit dem VR-Modus in Trimble Connect Visualizer können Sie ganz einfach in einen Virtual-Reality-Modus wechseln. Im VR-Modus können Sie sich entweder mit der Tastatur oder mit einem Xbox One-Controller bewegen, der an Ihrem Computer angeschlossen ist. Beachten Sie, dass beim Bewegen im VR-Modus die Geschwindigkeit des Gehens oder Laufens imitiert wird.

Der VR-Modus nutzt die API OpenVR. Aus diesem Grund ist die Verwendung des VR-Modus in Trimble Connect Visualizer an einige Voraussetzungen geknüpft:

Ein mit OpenVR kompatibles VR-Gerät muss an Ihrem Computer angeschlossen und gemäß Anleitung des Hardwareherstellers konfiguriert sein. Unter anderem sind HTC Vive-, Oculus Rift-, Windows MR- und VarjoVR-Geräte mit OpenVR kompatibel.

Der VR-Modus in Trimble Connect Visualizer ist schwieriger zu rendern als der normale 3D-Modus. Prüfen Sie die technischen Daten des Geräts, um festzustellen, ob das Gerät über genügend Kapazität für die Arbeit im VR-Modus von Trimble Connect Visualizer verfügt. Weitere Informationen erhalten Sie vom Hersteller Ihres Geräts.
Steam und SteamVR müssen heruntergeladen und auf Ihrem Computer installiert werden:
1. Laden Sie Steam herunter und installieren Sie die Software auf Ihrem Computer.
2. Erstellen Sie ein Steam-Konto und melden Sie sich bei Steam an.
3. Laden Sie das SteamVR-Paket auf Ihren Computer herunter.
4. Starten Sie SteamVR und konfigurieren Sie das Programm.
Sie müssen nicht bei Steam angemeldet sein, um im VR-Modus von Trimble Connect Visualizer zu arbeiten. Es genügt, Steam einmal einzurichten und sich gelegentlich für Updates anzumelden.

Klicken Sie auf im Seitenbereich des Trimble Connect Visualizers.

Wenn das VR-Modus-Symbol () nicht sichtbar ist, erfüllt Ihr Computer nicht die Anforderungen für den VR-Modus.

Bewegen Sie sich wie Sie möchten im VR-Modus.


So bewegen Sie sich im VR-Modus	Vorgehensweise
Ihre Tastatur	Die Steuertasten der Tastatur sind die gleichen wie im regulären 3D-Modus: Um sich vorwärts zu bewegen, drücken Sie die Taste W. Um sich rückwärts zu bewegen, drücken Sie die Taste S. Um sich nach links zu bewegen, drücken Sie die Taste A. Um sich nach rechts zu bewegen, drücken Sie die Taste D. Um sich nach oben und unten zu bewegen, drücken Sie die Tasten Q und E. Um sich um eine globale vertikale Achse zu drehen, drücken Sie die Tasten X und Z. Um sich im Laufschritt zu bewegen, halten Sie Shift gedrückt.
Ein Xbox One-Controller	Wenn ein Xbox One-Controller über Bluetooth an Ihrem Computer angeschlossen ist, verwenden Sie die folgenden Bedienelemente: Um den Betrachter relativ zur Blickrichtung zu bewegen, verwenden Sie den linken Stick. Um sich um die globale vertikale Achse zu drehen, verwenden Sie den rechten Stick. Um sich nach oben und unten zu bewegen, verwenden Sie die linken und rechten Trigger. Um sich im Laufschritt zu bewegen, halten Sie den linken Stick gedrückt.

Um zurück in den 3D-Modus zu wechseln, klicken Sie wieder auf .
