Teile teilen
Verwenden Sie Trennen, um ein Teil in mehrere Teile zu zerteilen. Sie können das Trennen mit geraden Teilen, Polyträgern und gebogenen Trägern ohne Versatz verwenden. Darüber hinaus können Sie Kontur- und Betonplatten zerteilen.
Beim Trennen von Teilen behält Tekla Structures die Eigenschaften und angefügten Objekte für die getrennten Teile bei.
Einschränkungen:
- Oberflächenbehandlungen können Sie nicht zerteilen.
- Gebogene Bleche, erhöhte Bleche oder erhöhte Betonplatten können nicht geteilt werden.
- Wird ein Teil mit einer Schraubengruppe an einer Position mit Schrauben geteilt, muss auch die Schraubengruppe geteilt werden.
- Bei einer bereits durchgeführten Positionierung werden Teil- und Baugruppennummer dem Teil mit dem Originalstartpunkt zugewiesen. Das andere Teil erhält eine neue Nummer.

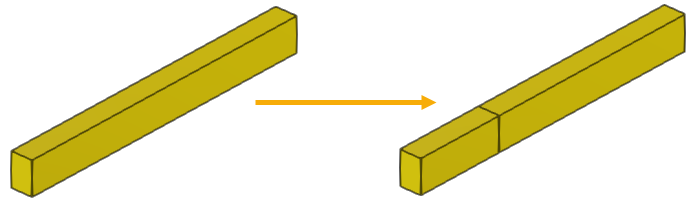

Ein gerades oder gebogenes Teil oder Polyträger teilen
- Prüfen Sie beim Teilen von Polyträgern die folgenden Umstände auf Korrektheit:
- Die Positions- und Orientierungseinstellungen beim Teilen von Polyträgern
- Die auf Teilen von Polyträgern bezogenen Komponenten
Die Start- und Endpunkte des neuen Teils werden an der Position der Teilung platziert.

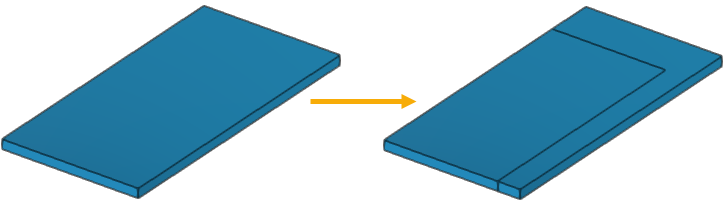

Blechen und Betonplatten teilen
- Wählen Sie die Punkte aus, von denen Trennlinie ausgehen soll.
Der erste sowie der letzte ausgewählte Punkt sollen am Rande eines Blechs oder einer Betonplatte liegen.
Die Start- und Endpunkte des neuen Teils werden an der Position der Teilung platziert.
Anmerkung:
Abgeschrägte, geschnittene Bereiche oder Öffnungen können nicht aufgeteilt werden. Beim Auswählen der Punkte in diesen Bereichen wird die Vorschau für die Trennlinie rot. Diese weist darauf hin, dass eine Aufteilung nicht möglich ist.
