Sie können Punkte in gleichmäßigen Abständen entlang einer durch zwei Punkte definierten Linie erzeugen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Zwischenpunkte erstellen.

   Das Dialogfeld Zwischenpunkte wird angezeigt.

2. Legen Sie die Anzahl der zu erzeugenden Punkte fest.
3. Klicken Sie auf OK.
4. Picken Sie den Startpunkt der Linie.
5. Picken Sie den Endpunkt der Linie.

Sie können innerhalb eines Bereichs im Modell mehrere Punkte in gleichmäßigen Abständen erzeugen. Die Punkte werden in Abhängigkeit zur ausgewählten Ursprungsposition erzeugt.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Auf Ebene.

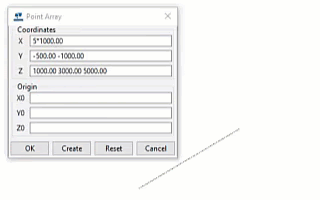

   Das Dialogfeld Punkte-Raster wird angezeigt.

2. Legen Sie die Koordinaten der Rasterpunkte fest.

   Verwenden Sie positive oder negative Werte, um die Richtung des Rasters zu definieren.

   Geben Sie am Zeilenanfang 0 für einen Punkt am Rasterursprung ein. Trennen Sie mehrere Werte durch Leerzeichen. Beispiel: 0 4000 4000 oder 0 5*1000.

3. Picken Sie den Rasterursprung in der Ansicht.

   Sie können den Ursprung auch im Dialogfeld Punkte-Raster festlegen.

4. Klicken Sie auf Erstellen.

Sie können Versatzpunkte parallel zu einer Linie zwischen zwei gepickten Punkten erstellen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Parallelpunkte erstellen.

   Das Dialogfeld Punkte wird angezeigt.

2. Legen Sie die Abstände fest, in denen die Punkte erzeugt werden.

   Wenn Sie mehrere Versatzpunktpaare erstellen möchten, geben Sie mehrere durch Leerzeichen getrennte Werte ein.

3. Klicken Sie auf OK.
4. Picken Sie den Startpunkt der Linie.
5. Picken Sie den Endpunkt der Linie.

   Die Auswahlreihenfolge des Start- und Endpunkts bestimmt die Versatzrichtung der neuen Punkte.

   Wenn Sie vom Start- zum Endpunkt schauen, Tekla Structures werden die neuen Punkte links von den ausgewählten Punkten erstellt. Wenn Sie negative Werte in das Punkte Dialogfeld eingeben, Tekla Structures werden rechts von den ausgewählten Punkten Punkte erstellt.

   Beim Picken von Punkten zeigt Tekla Structures die Versatzrichtung durch Pfeile an.

   Wenn Sie zum Beispiel 500 500 im Dialogfeld Punkte eingeben, wird das erste Paar der neuen Punkte in einem Abstand von 500 mm von den gepickten Punkten erstellt, und das zweite Punktpaar in einem Abstand von 500 mm vom ersten Punktpaar.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Punkt über Abstand erstellen.

   Das Dialogfeld Punkte wird geöffnet.

2. Legen Sie die Abstände fest, in denen die Punkte erzeugt werden.

   Trennen Sie mehrere Werte durch Leerzeichen.

3. Klicken Sie auf OK.
4. Picken Sie den Startpunkt der Linie.
5. Picken Sie den Endpunkt der Linie.

   Wenn Sie beispielsweise die Werte 500 100 100 im Dialogfeld Punkte eingeben, wird der erste Punkt mit einem Abstand von 500 mm vom Endpunkt der Linie erzeugt, und der zweite und dritte Punkt haben jeweils einen Abstand von 100 mm zum vorhergehenden Punkt.

Sie können einen Punkt auf eine gewählte Linie oder ihre Verlängerung projizieren.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Punkt über Lot erstellen.
2. Picken Sie den ersten Punkt auf der Linie.
3. Picken Sie den zweiten Punkt auf der Linie.
4. Picken Sie den Punkt, der projiziert werden soll.

Sie können Punkte entlang eines Kreisbogens erzeugen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Entlang eines Bogens mit Hilfe von Mittel- und Bogenpunkten.

   Das Dialogfeld Bogenpunkte wird angezeigt.

2. Wählen Sie entweder Winkel oder Abstände aus, und geben Sie die Winkel oder Abstände zwischen den Punkten entlang des Bogens ein.

   Geben Sie die Winkelwerte in Grad an.

   Trennen Sie mehrere Winkel- oder Abstandswerte durch Leerzeichen.

3. Klicken Sie auf OK.
4. Picken Sie den Mittelpunkt.
5. Picken Sie den Startpunkt des Bogens.

   Tekla Structures erstellt die Bogenpunkte vom Startpunkt aus entgegen dem Uhrzeigersinn.

Sie können Punkte als Erweiterung eines Bogens erzeugen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Entlang eines Bogens mit Hilfe von drei Bogenpunkten.

   Das Dialogfeld Bogenpunkte wird angezeigt.

2. Wählen Sie entweder Winkel oder Abstände aus, und geben Sie die Winkel oder Abstände zwischen den Punkten entlang des Bogens ein.

   Geben Sie die Winkelwerte in Grad an.

   Trennen Sie mehrere Winkel- oder Abstandswerte durch Leerzeichen.

3. Klicken Sie auf OK.
4. Picken Sie drei Punkte entlang des Kreisbogens.

Sie können einen Punkt entlang der Tangente eines Kreises erstellen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Tangentenpunkt.
2. Picken Sie den Mittelpunkt des Kreises.
3. Picken Sie einen Punkt auf der Kreislinie, um den Radius zu definieren.
4. Picken Sie den Endpunkt der Tangente.
5. Geben Sie durch Picken die Seite an, auf der Tekla Structures den Tangentenpunkt erstellen soll.

Sie können einen Punkt an der von Ihnen gepickten Position erstellen. Fangschalter bestimmen die auswählbaren Positionen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Freien Punkt erstellen.
2. Picken Sie den Schnittpunkt von zwei Teilkanten oder die Ecke eines Teils.

Sie können Punkte in der Ansichtsebene in den Mittelpunkten einzelner Schrauben und Schrauben in Schraubengruppen erstellen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Schrauben-Punkte.
2. Wählen Sie eine Schraube oder eine Schraubengruppe aus.

Sie können einen Punkt am Schnittpunkt zweier Linien in der Ansichtsebene erstellen. Die Länge der Linien wird dabei als unendlich angenommen. Die Verlängerungen der Linien müssen sich an einem beliebigen Punkt schneiden.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Am Schnittpunkt zweier Linien.
2. Picken Sie den Startpunkt der ersten Linie.
3. Picken Sie den Endpunkt der ersten Linie.
4. Picken Sie den Startpunkt der zweiten Linie.
5. Picken Sie den Endpunkt der zweiten Linie.

Sie können einen Punkt erstellen, an dem sich eine Linie mit einer Ebene schneidet.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Am Schnittpunkt einer Ebene und einer Linie.
2. Picken Sie drei Punkte, um die Ebene zu definieren.
3. Picken Sie den ersten Punkt der Linie.
4. Picken Sie den zweiten Punkt der Linie.

Sie können Punkte im Schnittpunkt einer Linie mit einer Teiloberfläche erzeugen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Am Schnittpunkt eines Teils und einer Linie.
2. Wählen Sie das Teil aus.
3. Picken Sie den ersten Punkt auf der Linie.
4. Picken Sie den zweiten Punkt auf der Linie.

Sie können Punkte in den Schnittpunkten zwischen einem Kreis und einer Linie erstellen.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Am Schnittpunkt eines Kreises und einer Linie.
2. Picken Sie den Mittelpunkt des Kreises.
3. Picken Sie einen Punkt auf der Kreislinie, um den Radius zu definieren.
4. Picken Sie den ersten Punkt auf der Linie.
5. Picken Sie den zweiten Punkt auf der Linie.

Sie können Punkte im Schnittpunkt zweier Teileachsen erstellen und die Punkte auf die Achse des zuerst ausgewählten Teils projizieren.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Punkte > Am Schnittpunkt zweier Teilachsen.
2. Wählen Sie das erste Teil aus.
3. Wählen Sie das zweite Teil aus.

   Tekla Structures projiziert den Punkt auf die Achse des ersten Teils.

1. Erstellen Sie eine Punktimportdatei.
   1. Erstellen Sie eine Textdatei, die jeden Punkt in einer eigenen Zeile enthält.

      Verwenden Sie Kommata oder Tabulatoren als Trennzeichen für die drei Punktkoordinaten in einer Zeile. Zum Beispiel:

      100,500,1000

      300,700,1500

   2. Speichern Sie die Datei.

   Während des Importvorgangs ignoriert Tekla Structures alle Zeilen der Importdatei, die nicht aus gültigen, tabulator- oder kommagetrennten Werten bestehen.

2. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
3. Geben Sie Punkt in das Feld Suchen... ein.
4. Klicken Sie auf Punkte importieren (8).
5. Geben Sie den ASCII-Dateinamen ein.

   Geben Sie auch den vollständigen Pfad und die Dateinamenerweiterung ein (z. B. .txt). Sollten Sie den Pfad nicht eingeben, sucht Tekla Structures im aktuellen Modellordner nach der Datei.

6. Legen Sie den Ursprung der importierten Punkte fest, indem Sie die Koordinaten eingegeben.
7. Klicken Sie auf Erstellen.
