Erstellen von Stahl-Polyträgern

Ein Polyträger kann gerade und gekrümmte Segmente enthalten.

Klicken Sie auf der Registerkarte Stahl auf Träger > Polyträger.

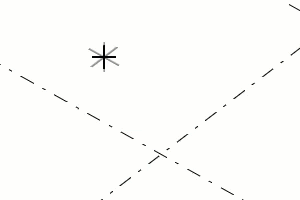

Picken Sie die Punkte, durch die der Träger laufen soll.
Drücken Sie die mittlere Maustaste.

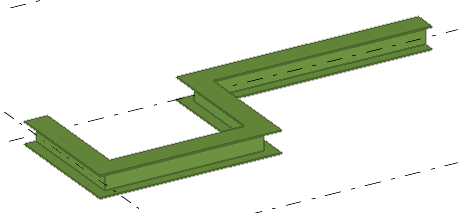

Tekla Structures erstellt den Polyträger zwischen den gepickten Punkten anhand der im Eigenschaftenbereich für den Stahlträger definierten Eigenschaften. Beachten Sie, dass Sie keinen geschlossenen Polyträger erstellen können.

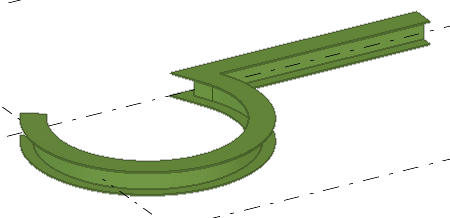

Zum Erzeugen von gebogenen Segmenten erstellen Sie Eckschnitte für den Polyträger.

Beispiel:

Ändern von Stahl-Polyträgereigenschaften

Wenn der Eigenschaftenbereich nicht geöffnet ist, doppelklicken Sie auf den Polyträger, um die Eigenschaften Stahlträger zu öffnen.
Ändern Sie die Eigenschaften nach Bedarf.
Klicken Sie auf Ändern.

Stahlträgereigenschaften

Verwenden Sie die Eigenschaften für den Stahlträger, um die Eigenschaften eines Stahlträgers, eines Stahl-Polyträgers oder eines gebogenen Trägers im Eigenschaftenbereich anzuzeigen und zu ändern. Doppelklicken Sie auf den Stahlträger, um die Eigenschaften zu öffnen. Die Dateinamenerweiterung einer Trägereigenschaftendatei lautet *.prt.

Wenn Sie das Layout des Eigenschaftenbereichs angepasst haben, sieht die Liste der Eigenschaften möglicherweise anders aus.


Einstellung	Beschreibung
Allgemein
Name	Benutzerdefinierbare Bezeichnung eines Trägers. Der Name kann maximal 61 Zeichen enthalten. Tekla Structures verwendet Teilnamen in Listen und im Dokument-Manager sowie zur Identifizierung von Teilen desselben Typs.
Profil	Profil des Trägers.
Material	Material des Trägers.
Oberfläche	Oberflächentyp. Die Oberflächenbehandlung kann vom Benutzer definiert werden. Sie beschreibt, wie die Teiloberfläche behandelt wurde, z. B. mit Rostschutzfarbe, Feuerverzinkung usw.
Klasse	Dient zum Gruppieren von Trägern. So können Sie z. B. Teile verschiedener Klassen in verschiedenen Farben anzeigen.
Positionierungsserie
Teilepositionierung	Teilpräfix und Startnummer für die Teilpositionsnummer.
Montageteil-Positionierung	Baugruppenpräfix und Startnummer für die Baugruppenpositionsnummer.
Position
Auf Ebene	Die Trägerposition in der Arbeitsebene, relativ zur Referenzlinie des Trägers.
Drehung	Drehung des Trägers um die eigene Achse in der Arbeitsebene.
In Tiefe	Lage Tiefe des Trägers. Die Platzierung erfolgt stets lotrecht zur Arbeitsebene.
Endversatz
dx	Ändern Sie die Trägerlänge durch Verschieben des Trägerendpunkts entlang der Referenzlinie des Trägers.
dy	Verschieben Sie das Trägerende senkrecht zur Referenzlinie des Trägers.
dz	Verschieben Sie das Trägerende in z-Richtung der Arbeitsebene.
Gebogener Träger
Ebene	Krümmungsebene.
Radius	Radius des gebogenen Trägers.
Segmentanzahl	Anzahl der Segmente, die Tekla Structures beim Zeichnen des gebogenen Trägers verwendet.
Verformung
Verwölben	Dient zum Verwölben von Trägern über Verformungswinkel.
Überhöhung	Dient zur Vorab-Überhöhung von Trägern.
Raffen	Dient zum Raffen von Trägern im Modell. Die tatsächliche Länge des Trägers wird in Zeichnungen reduziert.
IFC Export
IFC Entity	Für den IFC-Export wählen Sie den IFC-Entitätstyp und den Subtyp des Teils. Die verfügbaren Untertypen richten sich nach der ausgewählten IFC-Einheit. Beginnen Sie mit der Eingabe des Namens der IFC-Entität, damit in der Liste die entsprechenden Objekte angezeigt wird. Sie können den IFC4-Subtyp unter den vordefinierten Optionen auswählen, oder Sie können USERDEFINED wählen und dann einen beliebigen Text in Benutzerdefinierter Typ (IFC4) eingeben.
Untertyp (IFC4)
Benutzerdefinierter Typ (IFC4)
Mehr
BDAs	Klicken Sie zum Öffnen des Dialogfelds Benutzerdefinierte Attribute (BDA) für das Teil auf die Schaltfläche Benutzerdefinierte Attribute. BDAs liefern zusätzliche Informationen zum Teil.
