Erstellen von Konturblechen
Wenn Sie ein Konturblech erstellen, definiert das ausgewählte Profil die Blechdicke; die Form wird über die gepickten Punkte festgelegt. Die Ecken des Konturblechs können abgeschrägt werden.
Alternativ können Sie den Befehl im Eigenschaftenbereich aufrufen.
-
Stellen Sie sicher, dass im Modell nichts ausgewählt ist.
-
Klicken Sie im Eigenschaftenbereich auf die Schaltfläche Objekttypliste
, und wählen Sie Konturblech aus der Liste aus. Tekla Structures führt den Befehl aus und zeigt die Eigenschaften im Eigenschaftenbereich an.
Erstellen von runden Konturblechen
Alternative Methoden zum Erstellen von Rundblechen
-

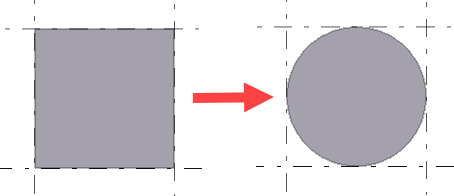

Erstellen Sie ein rautenförmiges Blech mit vier gleichen Seiten.
-
Verwenden Sie zum Abrunden der Ecken den Eckschnitttyp Bogenpunkt
.

Ändern von Konturblecheigenschaften
- Wenn der Eigenschaftenbereich nicht geöffnet ist, doppelklicken Sie auf das Blech, um die Eigenschaften Konturblech zu öffnen.
- Ändern Sie die Eigenschaften nach Bedarf.
- Klicken Sie auf Ändern.
Konturblecheigenschaften
Verwenden Sie die Eigenschaften für Konturblech im Eigenschaftenbereich, um die Eigenschaften eines Konturblechs anzuzeigen und zu ändern. Doppelklicken Sie auf das Konturblech, um die Eigenschaften zu öffnen. Die Dateinamenerweiterung einer Konturblech-Eigenschaftendatei lautet *.cpl.
Wenn Sie das Layout des Eigenschaftenbereichs angepasst haben, sieht die Liste der Eigenschaften möglicherweise anders aus.
|
Einstellung |
Beschreibung |
|---|---|
|
Allgemein |
|
|
Name |
Benutzerdefinierbare Bezeichnung des Konturblechs. Der Name kann maximal 61 Zeichen enthalten. Tekla Structures verwendet Teilnamen in Listen und im Dokument-Manager sowie zur Identifizierung von Teilen desselben Typs. |
|
Profil |
Profil des Konturblechs. |
|
Material |
Material des Konturblechs. |
|
Oberfläche |
Oberflächentyp. Die Oberflächenbehandlung kann vom Benutzer definiert werden. Sie beschreibt, wie die Teiloberfläche behandelt wurde, z. B. mit Rostschutzfarbe, Feuerverzinkung usw. |
|
Klasse |
Dient zum Gruppieren von Konturblechen. So können Sie z. B. Teile verschiedener Klassen in verschiedenen Farben anzeigen. |
|
Positionierungsserie |
|
|
Teilepositionierung |
Teilpräfix und Startnummer für die Teilpositionsnummer. |
|
Montageteil-Positionierung |
Montageteilpräfix und Startnummer der Montageteilpositionsnummer. |
|
Position |
|
|
In Tiefe |
Lage Tiefe des Konturblechs. Die Platzierung erfolgt stets lotrecht zur Arbeitsebene. |
|
IFC Export |
|
|
IFC Entity |
Für den IFC-Export wählen Sie den IFC-Entitätstyp und den Subtyp des Teils. Die verfügbaren Untertypen richten sich nach der ausgewählten IFC-Einheit. Beginnen Sie mit der Eingabe des Namens der IFC-Entität, damit in der Liste die entsprechenden Objekte angezeigt wird. Sie können den IFC4-Subtyp unter den vordefinierten Optionen auswählen, oder Sie können USERDEFINED wählen und dann einen beliebigen Text in Benutzerdefinierter Typ (IFC4) eingeben. |
|
Untertyp (IFC4) |
|
|
Benutzerdefinierter Typ (IFC4) |
|
|
Mehr |
|
|
BDAs |
Klicken Sie zum Öffnen des Dialogfelds Benutzerdefinierte Attribute (BDA) für das Teil auf die Schaltfläche Benutzerdefinierte Attribute. BDAs liefern zusätzliche Informationen zum Teil. |
.

für die direkte Änderung nicht aktiviert ist, damit die Griffe der Konturblechecken einfacher ausgewählt werden können.
