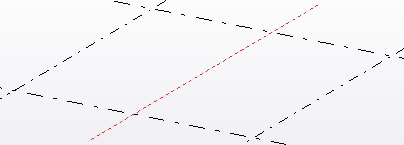

Eine Konstruktionslinie erstellen Klicken Sie auf der Registerkarte Bearbeiten auf Konstruktionsobjekt > Linie. Picken Sie den Startpunkt der Konstruktionslinie. Wählen Sie den Endpunkt der Konstruktionslinie aus. Tekla Structures erstellt die Linie. Drücken Sie Esc, um den Befehl zu beenden. Doppelklicken Sie auf die Linie im Modell, um die Eigenschaften der Konstruktionslinie zu ändern. Die Linieneigenschaften werden im Eigenschaftenbereich angezeigt. Für eine magnetische Linie müssen Sie Ja in der Liste Magnetisch auswählen. Wählen Sie eine Farbe für die Linie aus. Definieren Sie, wie weit sich die Linie über die gepickten Punkte erstreckt. Wählen Sie einen Linientyp für die Linie aus. Klicken Sie auf Ändern. Siehe auch Erstellen von Konstruktionsobjekten und PunktenKopieren von Konstruktionsobjekten mit VersatzEin Konstruktionsobjekt ändern
