Erstellen von Schrauben

Tekla Structures
Geändert: 12 Aug. 2025
2026
Tekla Structures

Erstellen von Schrauben

Zum Erstellen von Schrauben können Sie entweder eine einzelne Schraubengruppe erstellen oder eine Komponente anwenden, die Schraubengruppen automatisch erstellt.

Tekla Structures erstellt Schrauben, Bolzen und Löcher mit demselben Befehl. Wenn Sie nur Löcher erstellen möchten, verwenden Sie keine Schraubenelemente (wie Schrauben, Scheiben und Muttern).

Mit der Option Kein Loch für Speziallochtyp in den Eigenschaften der Schraube erstellen Sie Schrauben ohne Löcher.

Sie können verschiedene Bezeichnungen für Schrauben und Löcher in Zeichnungen erzeugen.

Erstellen von Schraubengruppen

  1. Halten Sie auf der Registerkarte Stahl die Umschalttaste gedrückt, und klicken Sie auf Schraube .

    Im Eigenschaftenbereich öffnen sich die Eigenschaften für die Schraube, und folgende kontextabhängige Symbolleiste wird angezeigt:

  2. Ändern Sie bei Bedarf die Eigenschaften Schraube.

    Die Einstellungen der Schraubengruppe wirken sich beispielsweise folgendermaßen auf das Endergebnis aus: Form der Schraubengruppe, Anzahl der Schrauben der Gruppe und Abstand der Schrauben. Beispiele finden Sie im Abschnitt Schraubengruppenform weiter unten.

    Die Locheigenschaften definieren Sie über die Einstellungen für Löcher in den Eigenschaften der Schraube.

  3. Zum Anzeigen einer Vorschau der Schrauben bewegen Sie den Mauszeiger über die Teile im Modell.

    Bei den Optionen und , bei denen Sie eine Teilseite verwenden, wird die Kante der Teilfläche, die dem Mauszeiger am nächsten ist, als Basis für die Vorschau verwendet. Die Schraubengruppenrichtung verläuft rechtwinklig zur dieser Kante.

    Schraubenköpfe werden in der Vorschau durch Kreuze dargestellt. Zum Beispiel:

  4. In der kontextabhängigen Symbolleiste können Sie durch Klicken auf anpassen, ob Maße in der Vorschau angezeigt werden. Dann klicken Sie auf Innenmaße, um die Maße zwischen den Schrauben innerhalb der Gruppe ein- oder auszublenden.
  5. Zum Fangen der Mittellinien der Teilseiten beim Platzieren der Schrauben klicken Sie in der kontextabhängigen Symbolleiste auf . Dann wählen Sie aus, ob die Mittellinien von Profilen wie Träger und Stützen, für Bleche oder für beides angezeigt werden sollen.
  6. Wählen Sie aus, wie Schrauben erstellt und platziert werden sollen. Klicken Sie auf eine der Schaltflächen der kontextabhängigen Symbolleiste, um eine der drei Methoden auszuwählen: Durch Seite, Nach Teilen und Fläche oder Nach Teilen und Punkten. Dann befolgen Sie dann die nachfolgend aufgeführten zugehörigen Schritte.

    Beim Picken der Positionen können Sie verschiedene Fangmethoden anwenden, z. B. numerisches Fangen. Sie können auch temporäre Referenzpunkte bei gedrückter Strg-Taste erstellen.

    Zum Ändern der Schraubenrichtung um 180° klicken Sie in der kontextabhängigen Symbolleiste auf . Durch Klicken auf wird nur die Schraubenrichtung umgedreht, die anderen Schraubeneigenschaften wie die Reihenfolge von Speziallöchern oder Lochpositionen bleiben jedoch erhalten.

    Ziel Vorgehensweise

    Schrauben anhand einer Teilseite erstellen

    1. Klicken Sie auf der kontextabhängigen Symbolleiste auf .

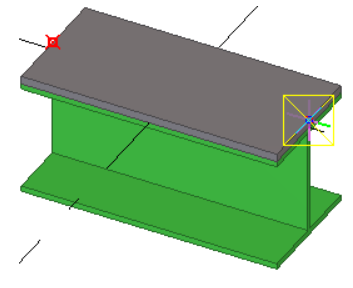

    2. Picken Sie eine Position auf einer Teilseite.

      Zum vorübergehenden Sperren einer Kantenrichtung halten Sie beim Auswählen die Alt-Taste gedrückt.

    Tekla Structures wählt anhand des Werts Schnittlänge in den Eigenschaften für die Schraube die zu verbindenden Teile aus.

    Das Teil mit dem größten Volumen gilt als Hauptteil, die Nebenteile werden in der Reihe nach gesucht.

    Schrauben anhand der zu verbindenden Teile und einer Teilseite erstellen

    1. Klicken Sie auf der kontextabhängigen Symbolleiste auf .

    2. Wählen Sie das Hauptteil aus, an das die Nebenteile geschraubt werden.

    3. Wählen Sie die Nebenteile aus.

    4. Klicken Sie mit der mittleren Maustaste, um die Teilauswahl zu beenden.

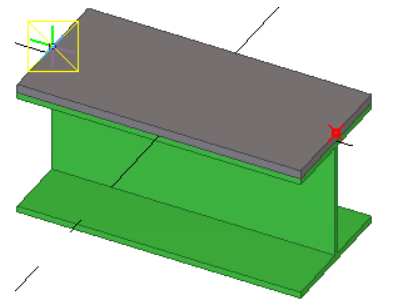

    5. Picken Sie eine Position auf einer Teilseite.

      Zum vorübergehenden Sperren einer Kantenrichtung halten Sie beim Auswählen die Alt-Taste gedrückt.

    Tekla Structures berechnet die Schraubenschnittlänge anhand den ausgewählten Teilen und korrigiert den Wert Schnittlänge in den Eigenschaften der Schraube.

    Schrauben anhand der zu verbindenden Teile und von zwei gepickten Punkten erstellen

    1. Klicken Sie auf der kontextabhängigen Symbolleiste auf .

    2. Wählen Sie das Hauptteil aus, an das die Nebenteile geschraubt werden.

    3. Wählen Sie die Nebenteile aus.

    4. Klicken Sie mit der mittleren Maustaste, um die Teilauswahl zu beenden.

    5. Picken Sie einen Punkt als Ursprung für die Schraubengruppe.

    6. Picken Sie einen zweiten Punkt zur Angabe der Ausrichtung der x-Achse der Schraubengruppe.

    Tekla Structures bestimmt die Position der Schraubengruppe anhand folgender Werte: x-Achse der Schraubengruppe und Arbeitsebene. Die Maße beziehen sich auf den Schraubengruppenursprung, d. h. auf den ersten gepickten Punkt. Tekla Structures stellt die Richtung der X-Achse der Schraubengruppe anhand des zweiten gepickten Punkts ein. Es ist wichtig, dass die Punkte, die Sie zur Erzeugung der Schraubengruppe picken, nahe genug an den Teilen liegen, die Sie verbinden möchten.

Erstellen von Einzelschrauben

  1. Klicken Sie auf der Registerkarte Stahl bei gedrückter Umschalttaste auf Schraube , um die Eigenschaften der Schraube zu öffnen.
  2. Wählen Sie unter Schraubengruppe die Option Raster aus der Liste Form aus.
  3. Geben Sie in die Felder Abstände X und Abstände Y jeweils 0 ein.
  4. Erstellen Sie die Schraube auf dieselbe Weise wie eine Schraubengruppe. Die Anweisungen finden Sie oben in der Tabelle.

Erstellen von Schrauben mit Hilfe der Komponente Automatische Schraube

Mit Hilfe der Komponente Automatische Schraube können Sie Teile mit angrenzenden Teilen, Futterblechen, Laschen oder anderen Blechen verschrauben. Automatische Schraube folgt der Drehung des Teils und findet die optimale Drehung, damit Sie die Arbeitsebene nicht einstellen müssen. Bei der Einstellung Automatische Schraube kann eine Schraubengruppe viele Teile enthalten und beispielsweise ein Stoß als einzelne Gruppe behandeln.

  1. Klicken Sie auf die Schaltfläche Anwendungen und Komponenten im Seitenbereich, um den Katalog Anwendungen und Komponenten zu öffnen.
  2. Beginnen Sie mit der Eingabe von Automatische Schraube in das Suchfeld.
  3. Doppelklicken Sie Automatische Schraube in den Katalog, um das Automatische Schraube Dialogfeld zu öffnen.
  4. Definieren Sie die Schraubeneigenschaften.
  5. Blenden Sie bei Bedarf die Schnittlänge als temporäre Linien ein, um anzuzeigen, wo die Schrauben platziert werden sollen, auch wenn diese noch nicht erstellt wurden.
    • Wählen Sie in der Liste unten im Dialogfeld die Option zum Ausblenden temporärer Linien aus.

    • Wählen Sie in der Liste unten im Dialogfeld die Option zum Einblenden temporärer Linien aus.

    Zum Löschen der temporären Linien klicken Sie mit der rechten Maustaste auf die Ansicht und wählen Ansicht neu zeichnen aus.

  6. Klicken Sie auf Anwenden.
  7. Wählen Sie das Hauptteil aus.

    Die Option Automatische Schraube verwendet dieses Teil, um die beste Drehung zu ermitteln. Das Teil ist das Hauptteil der Baugruppe.

  8. Wählen Sie das Nebenteil aus.
  9. Klicken Sie die mittlere Maustaste.
  10. Picken Sie die erste und zweite Position, um die Schraubengruppenrichtung zu definieren.

    Durch die gepickten Positionen definieren Sie eine Linie, mit der alle parallelen Teilflächen und die optimalen Ebenen und Positionen für die Schrauben gesucht werden. Die Ebene wird folgendermaßen ausgewählt:

    1. Die Seite mit der längsten Projektion zur Linie

    2. Sollte es zwei Flächen mit gleich langen Projektionen geben, wird die der Linie am nächsten gelegene Seite gewählt.

    3. Bei zwei Seiten mit derselben Entfernung, wird die größere Seite ausgewählt.

    Bei speziellen Teilprofilen stellt die Auswahl von Punkten in der Nähe der gewünschten Seite beispielsweise sicher, dass die Schrauben korrekt platziert werden:

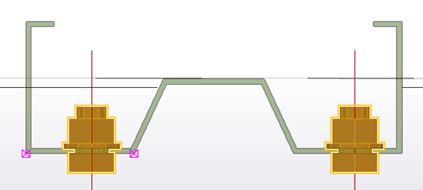

Beispiele

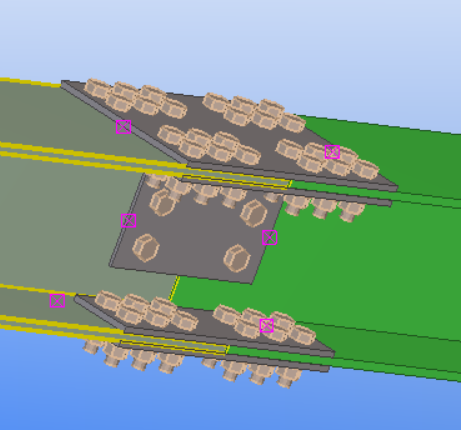

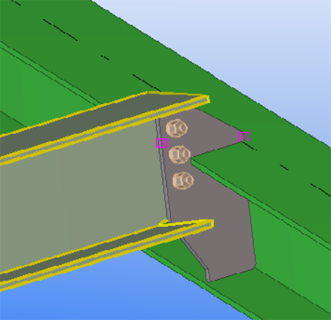

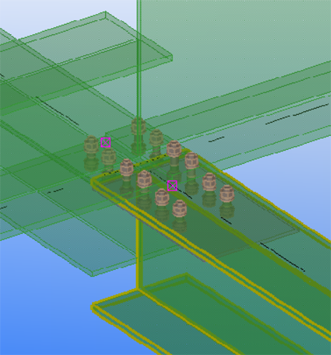

Nachstehend werden Beispiele von Teilen dargestellt, die mit der Komponente Automatische Schraube miteinander verschraubt wurden. Die Hauptteile und die ausgewählten Punkte sind hervorgehoben.

Erstellen von Schraubengruppen durch Auflösen von Komponenten

Eine alternative Möglichkeit zum Erstellen von Schrauben besteht darin, zunächst eine Komponente mit Schraubengruppen anzuwenden und diese anschließend aufzulösen.

  1. Wenden Sie eine Komponente an, die Schraubengruppen enthält.

    Beispiel: Verbinden Sie zwei Träger oder einen Träger und eine Stütze mit Hilfe einer verschraubten Stirnplatte.

  2. Lösen Sie die Komponente auf.
    1. Wählen Sie die aufzulösende Komponente aus.
    2. Nach Klicken mit der rechten Maustaste wählen Sie Komponente auflösen aus.

      Tekla Structures trennt die Objekte der Komponente voneinander.

  3. Ändern Sie die Schraubengruppe.
    1. Wählen Sie die Schraubengruppe aus, und doppelklicken Sie darauf, um ihre Eigenschaften zu öffnen.
    2. Ändern Sie die Eigenschaften.
    3. Klicken Sie auf Ändern.

Ändern oder Hinzufügen von verschraubten Teilen

Sie können die durch eine Schraubengruppe verbundenen Teile bearbeiten.

  1. Klicken Sie auf der Registerkarte Stahl auf Verschraubte Teile.
  2. Wählen Sie die Schraubengruppe aus.
  3. Wählen Sie die Haupt- und Nebenteile erneut aus.
  4. Klicken Sie mit der mittleren Maustaste, um die Teilauswahl zu beenden.

Schraubengruppenanordnung

Mit den Einstellungen für Schraubengruppe in den Eigenschaften der Schraube wählen Sie die Form der Schraubengruppe aus und bestimmen die Anzahl der in der Gruppe enthaltenen Schrauben.

In den nachstehenden Abbildungen stellen der gelbe Griff den Ursprung und der magentafarbene Griff die Richtung der X-Achse der Schraubengruppe dar.

Form

Weitere Einstellungen für Schraubengruppen

Beispielwerte

Ergebnis

Raster

Abstände X

Abstand zwischen Schrauben, in x-Richtung der Schraubengruppe.

150

Abstände Y

Abstand zwischen Schrauben, in y-Richtung der Schraubengruppe.

100

Kreis

Anzahl der Schrauben

6

Durchmesser der Schraubengruppe

100

Listen

Abstände X

x-Koordinate jeder Schraube relativ zum Ursprungspunkt der Schraubengruppe.

75 175 250

Abstände Y

y-Koordinate jeder Schraube relativ zum Ursprungspunkt der Schraubengruppe.

75 -50 0

Schraubeneigenschaften

Mit Hilfe der Eigenschaften für Schraube können Sie die Eigenschaften einer Schraubengruppe anzeigen oder ändern. Mit Hilfe des Abschnitts Löcher können Sie die Eigenschaften von Schraubenlöchern definieren. Die Einheiten richten sich nach den Einstellungen unter Menü Datei > Einstellungen > Optionen > Einheiten und Dezimalstellen.

Einstellung

Beschreibung

Schraube

Größe

Schraubendurchmesser.

Standard

Schraubengarniturnorm/-güte.

Schraubentyp

Gibt an, ob die Schrauben auf der Baustelle oder in der Werkstatt montiert werden.

Verbinden als

Gibt an, ob ein Nebenteil oder eine Unterbaugruppe verschraubt wird.

Gewinde in Material

Die Option gibt an, ob sich das Schraubengewinde innerhalb der verschraubten Teile befinden soll. Tekla Structures verwendet diesen Wert nicht zum Berechnen der Länge von Vollgewindeschrauben.

Schnittlänge

Gibt an, welche Teile durch die Schrauben verbunden werden. Mit diesem Wert definieren Sie den Bereich, in dem Tekla Structures nach den zur Schraubenverbindung gehörenden Teilen suchen soll. Mit der Schnittlänge können Sie bestimmen, ob die Schraube durch einen oder zwei Flansche läuft.

Tekla Structures sucht nach Teilen anhand des Werts für Schnittlänge/2 in beiden Richtungen ab Schraubengruppeebene. In der nachstehenden Abbildung steht A für die Schnittlänge und B für den Schraubenursprung. Tekla Structures berechnet den Suchbereich als A/2 in beiden Richtungen ab Punkt B.

Bei zu geringer Eindringtiefe (z. B. wenn die Schraubengruppe keine Teile enthält) zeigt Tekla Structures eine Warnung an und legt die Schraubenlänge auf 100 mm fest.

Sollten zwischen den verbundenen Teilen große Abstände bestehen, werden diese der Länge der Schraube hinzugefügt. Tekla Structures berechnet die Schraubenlänge anhand des Gesamtabstands zwischen erster und letzter Oberfläche.

HINWEIS: Wenn Sie eine bestimmte Schraubenlänge erzwingen möchten, geben Sie für die Schnittlänge einen negativen Wert ein (z. B. -150).

HINWEIS: Wenn keine Löcher oder Sacklöcher erstellt werden können, verlängern Sie die Schnittlänge.

Zusätzliche Länge

Zusätzliche Schraubenlänge.

Hiermit erhöhen Sie die von Tekla Structures zur Berechnung der Schraubenlänge verwendete Materialdicke. Sie können beispielsweise eine zusätzliche Schraubenlänge für die Lackierung benötigen. Sie können zusätzliche Längen auch in Schraubengarnituren nutzen.

Baugruppe

Wählen Sie aus, ob Scheiben und Muttern mit der Schraube erzeugt werden sollen. Zum Erstellen der Schrauben aktivieren Sie das Kontrollkästchen Schraube und wählen dann die erforderlichen Kontrollkästchen für Scheiben und Muttern aus.

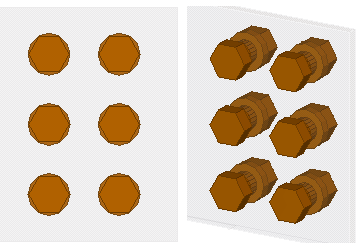

Zum Beispiel:

Um nur Löcher ohne Schrauben zu erstellen, deaktivieren Sie alle Kontrollkästchen.

Schraubengruppe

Form

Schraubengruppenanordnung. Sie haben folgende Möglichkeiten:

  • Raster für Rechteckform

  • Kreis für kreisförmig

  • Liste für eine beliebige Form

Abstände X

Das ist je nach Schraubengruppenform der Schraubenabstand oder die Schraubenkoordinate (Raster oder Liste).

Abstände Y

Das ist je nach Schraubengruppenform der Schraubenabstand oder die Schraubenkoordinate (Raster oder Liste).

Anzahl der Schrauben

Anzahl der Schrauben in einer kreisförmigen Schraubengruppe.

Durchmesser

Durchmesser in einer kreisförmigen Schraubengruppe.

Löcher

Lochspiel

Toleranz- = Lochdurchmesser – Schraubendurchmesser

Lochtyp

Mit der Option Durchgangsloch können Sie Löcher erstellen, die vollständig durch das Teil verlaufen.

Mit der Option Sackloch können Sie optimierte Löcher erstellen, die nicht vollständig durch alle Teile verlaufen.

Lochtiefe

Tiefe eines Schraubenlochs wird von den Referenzpunkten der Schraube bzw. des Lochs (gelbe und magentafarbene Griffe) aus gemessen.

Beachten Sie dabei, dass Sie auch den Wert Schnittlänge anpassen können.

Teile mit Speziallöchern

Zum Erstellen von großen, Lang- oder Gewindelöcher oder zum Weglassen von Löchern geben Sie über die jeweiligen Kontrollkästchen die Teile mit Speziallöchern in der Verbindung an.

Die gleichen Einstellungen für alle Speziallöcher verwenden

Aktivieren Sie dieses Kontrollkästchen, um in jedem der verbundenen Teile Speziallöcher mit den gleichen Einstellungen zu erstellen. Die Eigenschaften des dem Schraubenkopf am nächsten liegenden Speziallochs werden für alle Speziallöcher der Schraubengruppe verwendet.

Wenn Sie dieses Kontrollkästchen deaktivieren, können Sie spezielle Locheigenschaften für jedes der Teile separat definieren.

Speziallochtyp

Großes Loch, Lang-, Gewinde- oder keine Löcher. Zum Aktivieren dieser Option markieren Sie neben Teile mit Speziallöchern mindestens ein Spezialloch-Kontrollkästchen.

Überdimensioniert

Bohrabstand eines überdimensionierten Lochs.

Langloch X

X-Bohrabstand eines Langlochs. Null für Rundloch.

Zum Erstellen von Langlöchern mit einem Versatz ab Schraubenmitte in Richtung X-Achse geben Sie einen Wert für den Versatz im zweiten Feld ein (Schlitz Versatz).

Langloch Y

Y-Bohrabstand eines Langlochs. Null für Rundloch.

Zum Erstellen von Langlöchern mit einem Versatz ab Schraubenmitte in Richtung Y-Achse geben Sie einen Wert für den Versatz im zweiten Feld ein (Schlitz Versatz).

Kernlochgröße

Das ist die Größe eines vorgebohrten Lochs.

HINWEIS: Die Größe des Kernlochs hat keinen Einfluss auf den DSTV-Ausgang. Dieser Wert dient nur zur Bezeichnung und Darstellung des Lochs im Modell und in den Zeichnungen.

Die folgenden zwei Einstellungen sind nur in der Automatische Schraube Komponente verfügbar:

Gedrehte Löcher

Falls die Schraube mehrere Teile verbindet, können Sie jedes zweite Loch um 90 Grad drehen. Dies ermöglicht der Schraube Bewegungen in unterschiedliche Richtungen.

Schnittlänge als temporäre Linien anzeigen

Sie zeigt an, wo die Schrauben platziert werden sollen, auch wenn diese noch nicht erstellt wurden.

  • Wählen Sie aus, um keine temporären Linien anzuzeigen.

  • Wählen Sie aus, um temporäre Linien anzuzeigen.

Position

Auf Ebene

Verschieben Sie die Schraubengruppe senkrecht zur x-Achse der Schraubengruppe.

Drehung

Gibt an, wie stark die Schraubengruppe relativ zur aktuellen Arbeitsebene um die x-Achse gedreht wird.

Sie können dieses Feld beispielsweise benutzen, um anzugeben, auf welcher Seite der verbundenen Teile sich der Schraubenkopf befinden soll.

In Tiefe

Verschieben Sie die Schraubengruppe senkrecht zur aktuellen Arbeitsebene.

Versatz von

Dx, Dy, dz

Versätze zum Verschieben der Schraubengruppe durch Versetzen der x-Achse der Schraubengruppe. Dient zum Ändern der Lage der Schraubengruppe.

Die Startpunktwerte Dx, Dy und dz verschieben das erste Ende der Schraubengruppe relativ zur x-Achse der Schraubengruppe. Die Endpunktwerte verschieben das zweite Ende der Schraubengruppe.

  • Ein positiver Dx-Wert bewegt den Startpunkt in Richtung Endpunkt.

  • Dy bewegt den Endpunkt senkrecht zur x-Achse der Schraubengruppe in der aktuellen Arbeitsebene.

  • dz bewegt den Endpunkt senkrecht zur aktuellen Arbeitsebene.

Beispiel für eine Schraubengruppe mit dem Wert 75 für den Startpunkt Dx:

Mehr

BDAs

Klicken Sie zum Öffnen des Dialogfelds Benutzerdefinierte Attribute (BDA) für die Schraube auf die Schaltfläche Benutzerdefinierte Attribute. BDA liefern weitere Informationen über die Schrauben.
