Nach dem Starten eines Positionierungsbefehls können Sie im Dialogfeld Positionierungsvorschau mit die vorgeschlagenen Positionsnummern prüfen.

Nachdem Sie die Positionierungsergebnisse akzeptiert und Objekten Positionsnummern zugewiesen haben, können Sie an vielen Stellen auch die tatsächlichen Positionsnummern überprüfen:

• Die Positionsnummer eines Stahlteils, einers Montageteils, eines Bauteils oder einer Bewehrungsbaugruppe wird im Eigenschaftenbereich angezeigt.

  1. Doppelklicken Sie auf das Objekt im Modell, um dessen Eigenschaften im Eigenschaftenbereich zu öffnen.

  2. Dazu öffnen Sie im Abschnitt Positionierungsserie für Stahlteile den Abschnitt Bauteil für Betonteile oder den Abschnitt Allgemein für Montageteile, Bauteile oder Bewehrungsbaugruppen.

  Die Positionsnummer wird neben den Feldern Präfix und Startnummer angezeigt. Zum Beispiel:



  Wenn die Positionsnummer mit einem Fragezeichen (?) versehen sind, ist die Positionierung nicht aktuell.

  Sollten mehrere Objekte mit unterschiedlichen Positionsnummern im Modell ausgewählt sein, wird der Text Variiert angezeigt. Die unterschiedlichen Positionsnummern einer Auswahl sowie die Anzahl der Objekte der einzelnen Positionsnummern werden auch in einer Liste aufgeführt.



• Sie können den Teilbezeichnungen Positionsnummern hinzufügen.

  1. Stellen Sie im Modell sicher, dass der Selektionsschalter Ansichten auswählen aktiviert ist.
  2. Doppelklicken Sie auf den Hintergrund, um das Ansicht Dialogfeld zu öffnen.
  3. Klicken Sie Anzeigen ..., um das Anzeige Dialogfeld zu öffnen.
  4. Wechseln Sie zur Registerkarte Erweitert und fügen Sie Teilposition der Teilbezeichnung hinzu.
  5. Klicken Sie auf Ändern.

  Die Teilbezeichnungen enthalten nun die Positionsnummern.



• Sie können die Teilenummer im Dokument-Manager überprüfen.



• In der Zeichnungsüberschrift kann die Positionsnummer sowie die Anzahl der identischen Teile mit derselben Positionsnummer angezeigt werden.



• Sie können die Befehle Info verwenden.

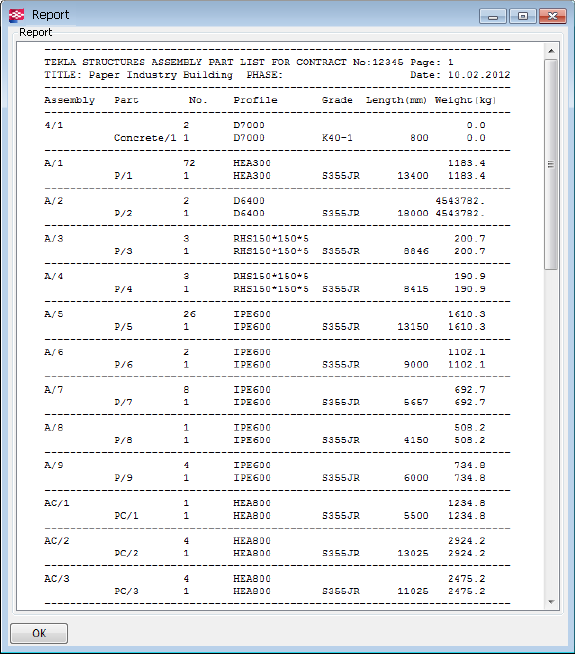

• Es können Listen mit den Montageteil- und Teilpositionsnummern erstellt werden.
