Zeichnungsverzeichnis

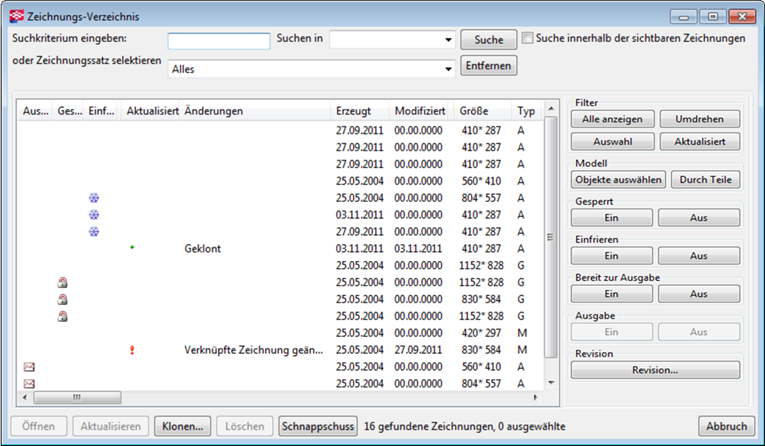

Im Dialogfeld Zeichnungsverzeichnis können Sie Zeichnungen anhand verschiedener Kriterien suchen, sortieren, auswählen und anzeigen und die in der Liste angezeigten Zeichnungen öffnen. Sie können Schnappschüsse von den Zeichnungen aufnehmen und die gezeichneten Teile im Modell lokalisieren, um zu ermitteln, ob ein Teil in einer der Zeichnungen enthalten ist.

Weitere Informationen zum Dokument-Manager finden Sie unter Dokument-Manager.

Öffnen des Zeichnungsverzeichnisses

Um das Zeichnungsverzeichnis Dialogfeld zu öffnen, haben Sie folgende Möglichkeiten:

Klicken Sie im Modell auf der Registerkarte Zeichnungen & Listen auf Dokument-Manager (Strg + L).
Klicken Sie in der geöffneten Zeichnung auf der Registerkarte Zeichnung auf Dokument-Manager (Strg + O).
Geben Sie Dokument-Manager im Schnellstart ein. Sie können auch drawing list eingeben.
Sie können auch die Tastaturkombination anpassen. Das finden Sie im Dialogfeld Tastenkombinationen, indem Sie entweder nach document manager oder nach drawing list suchen.

Inhalt des Zeichnungsverzeichnisses


Option	Beschreibung	Weitere Informationen
Ausgabe, Bereit zur Ausgabe, Gesperrt, Einfrieren, Master und Aktualisiert	Diese Spalten enthalten Markierungen, die den Zeichnungsstatus anzeigen.	Verwalten von Zeichnungen
Änderungen	Textinformationen zu den Änderungen in der Zeichnung. Wenn die Zeichnung beispielsweise geklont wurde, zeigt diese Spalte den Hinweis Geklont.
Erzeugt	Das Erzeugungsdatum der Zeichnung.
Geändert	Das letzte Änderungsdatum der Zeichnung.
Revision	Die Revisionsnummer oder Revisionsmarke der Zeichnung. Standardmäßig werden in Tekla Structures Revisionsnummern angezeigt. Um stattdessen Revisionsbezeichnungen anzuzeigen, setzen Sie die erweiterte Option `XS_SHOW_REVISION_MARK_ON_DRAWING_LIST` auf `TRUE`.	Revidieren von Zeichnungen
Typ	Der Zeichnungstyp wird mit folgenden Buchstaben gekennzeichnet: W für Einzelteilzeichnungen. A für Zusammenbauzeichnungen. C für Bauteilzeichnungen. G für Übersichtszeichnungen. M für Multizeichnungen. U (unbekannt) bedeutet, dass ein Fehler aufgetreten ist und die Zeichnung gelöscht werden muss.	Zeichnungstypen
Größe	Papiergröße, die die Zeichnung verwendet.
Bezeichnung	Die Bezeichnungen von Einzelteilzeichnungen werden anhand der Teilposition und die Bezeichnungen von Zusammenbauzeichnungen anhand der Montageteilposition erstellt. Sie können diese Zeichnungsbezeichnungen nicht ändern. Die Bezeichnung enthält auch die Seitennummer, sofern diese nicht Null (0) ist. Sie können festlegen, dass Tekla Structures die Bauteilzeichnungen entsprechend der Positionsnummer oder ID (GUID) des Bauteils benennt.	XS_SHOW_REVISION_MARK_ON_DRAWING_LIST
Name	Der für die Zeichnung im Dialogfeld Zeichnungseigenschaften angegebene Name.	Umbenennen von Zeichnungen
Titel 1, Titel 2 und Titel 3	Zusätzliche Zeichnungstitel, die im Dialogfeld "Zeichnungseigenschaften" hinzugefügt wurden.	Versehen von Zeichnungen mit Titeln
Bereit zur Ausgabe durch	Gibt an, wer die Zeichnung als bereit für die Ausgabe markiert hat.	Markieren von Zeichnungen als bereit für die Ausgabe
Gesperrt durch	Die Spalte Zeichnungsverzeichnis zeigt an, wer die Zeichnung gesperrt hat. Wenn Sie sich bei Ihrem Trimble Identity angemeldet haben, wird Ihr Kontoname angezeigt. Andernfalls wird Ihr Benutzername angezeigt.	Zeichnungen sperren
Benutzerdefinierte Attribute	Sie können im Zeichnungsverzeichnis bis zu 20 benutzerdefinierte Attribute anzeigen. Diese benutzerdefinierten Attribute sind den Zeichnungseigenschaften im Dialogfeld Benutzerdefinierte Attribute hinzuzufügen. Um ein benutzerdefiniertes Attribut in Zeichnungsverzeichnisse aufzunehmen, muss für das Attribut die Option `special_flag` auf `yes` eingestellt werden (Datei objects.inp).	Benutzerdefinierte Attribute in Zeichnungen

Zeichnungsstatusmarkierungen

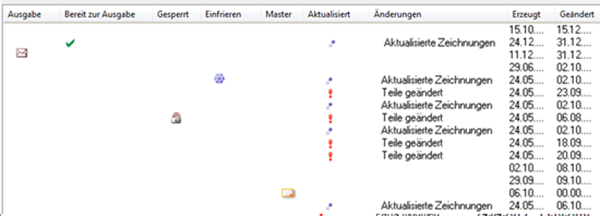

Tekla Structures verwendet bestimmte, als Flaggen bezeichnete Symbole zur Anzeige des Status der Zeichnungen. Die Spalten Ausgabe, Bereit zur Ausgabe, Gesperrt, Einfrieren, Master und Aktualisiert enthalten die Markierungen; die möglichen zusätzlichen Informationen werden in der Spalte Änderungen angezeigt. Wenn eine Zeichnung kein Markierungssymbol aufweist, ist sie aktuell.

Bedeutung der Zeichnungsstatusinformationen

In der nachstehenden Tabelle werden die Bedeutung der Statusmarkierungen erläutert und Informationen zum Status einer Zeichnung im Zeichnungsverzeichnis gegeben.


Angezeigt in Spalte	Informationen in der Spalte Änderungen	Beschreibung
Aktualisiert	Teile geändert	Die Teile in der Zeichnung wurden geändert, zum Beispiel wurden Teile hinzugefügt oder entfernt oder Teileigenschaften wurden geändert.
	Anzahl erhöht oder Anzahl verringert	Die eigentliche Zeichnung ist aktuell, jedoch hat sich die Anzahl identischer Teile geändert.
Aktualisiert	Alle Teile gelöscht	Alle Teile, die mit der Zeichnung in Beziehung stehen, wurden gelöscht.
Gesperrt		Die Zeichnung ist gesperrt und kann nicht zur Bearbeitung geöffnet werden.
Einfrieren		Die Zeichnung ist eingefroren. Änderungen an Modellobjekten, denen Zeichnungsobjekte zugeordnet sind, sind nicht mehr in der Zeichnung verfügbar.
Master		Die Zeichnung wurde als Masterzeichnung zum Master-Zeichnungskatalog hinzugefügt.
Bereit zur Ausgabe	Aktualisierte Zeichnungen	Die Zeichnung ist als zur Ausgabe bereit markiert. Sie können über die neue Spalte Bereit zur Ausgabe durch prüfen, wer die Zeichnung markiert hat.
Aktualisiert	Verknüpfte Zeichnung geändert	In dieser Zeichnung befindet sich eine verknüpfte Zeichnung, die geändert wurde.
Aktualisiert	Kopierte Zeichnung geändert	Eine kopierte Zeichnung wurde geändert.
Aktualisiert	Aktualisierte Zeichnungen	Eine eingefrorene Zeichnung wurde aktualisiert.
Aktualisiert	Aktualisierte Zeichnungen	Eine als zur Ausgabe bereit markierte Zeichnung wurde geändert.
Aktualisiert	Geklont	Die Zeichnung ist eine geklonte Zeichnung. Die Markierung verschwindet, sobald die Zeichnung gespeichert und geschlossen wird.
Ausgabe		Die Zeichnung wurde ausgegeben. Sie können ausgewählte Zeichnungen ausgeben, die beispielsweise zur Baustelle gesendet wurden.
Ausgabe	Ausgegebene Zeichnung geändert	Die ausgegebene Zeichnung wurde editiert oder auf andere Weise geändert.

Filtern des Inhalts im Zeichnungsverzeichnis

So filtern Sie die Inhalte im Zeichnungsverzeichnis:


Aktion	Vorgehensweise
Anzeigen eines vordefinierten Zeichnungssatzes	Wählen Sie Zeichnungssätze aus der Liste oder Zeichnungssatz selektieren aus. Gespeicherte Suchergebnisse werden ebenfalls in dieser Liste angezeigt.
Auflisten aller Zeichnungen	Klicken Sie auf Alle anzeigen.
Umkehren des Inhalts der aktuellen Liste	Klicken Sie auf Umdrehen. Diese Funktion ermöglicht Ihnen, das Gegenteil des aktuellen Inhalts aufzulisten. Wenn Sie zum Beispiel aktuell Gesperrte Zeichnungen anzeigen, werden durch Klicken auf Umdrehen alle Zeichnungen außer den gesperrten Zeichnungen angezeigt.
Ausschließliches Auflisten ausgewählter Zeichnungen	Wählen Sie die Zeichnungen aus, und klicken Sie auf Auswahl.
Ausschließliches Auflisten aktueller Zeichnungen	Klicken Sie auf Aktualisiert.
Auflisten der zu aktualisierenden Zeichnungen	Klicken Sie auf Aktualisiert. Klicken Sie auf Umdrehen.
Auflisten der Zeichnungen, die im Modell ausgewählten Objekten zugeordnet sind	Wählen Sie Objekte im Modell aus. Klicken Sie auf Durch Teile. Hierbei handelt es sich um eine einfache Möglichkeit, die einem bestimmten Teil zugeordneten Zeichnungen zu identifizieren. Dies funktioniert auch für Objekte in Übersichtszeichnungen.
Sortieren der Liste nach dem Spaltennamen	Klicken Sie auf den Spaltennamen.

Suchen von Zeichnungen und Speichern der Suchergebnisse

Sie können im Zeichnungsverzeichnis nach Zeichnungen suchen.

So suchen Sie nach Zeichnungen und speichern die Ergebnisse:

Geben Sie im Zeichnungsverzeichnis die Suchkriterien unter Suchkriterium eingeben ein.
Sie können bei Bedarf die Suche einschränken, sodass sie sich nur auf Informationen in einer bestimmten Spalte bezieht, indem Sie eine Spalte in der Liste Suchen in auswählen.
Sie können die Suche bei Bedarf auf die aktuell sichtbaren Zeichnungen begrenzen, indem Sie Suche innerhalb der sichtbaren Zeichnungen auswählen.
Klicken Sie auf Suchen.
Klicken Sie auf Speichern, um die Suchergebnisse zu speichern.
Im Dialogfeld Suchergebnisse speichern geben Sie einen Namen für die Suchergebnisse ein und klicken auf OK.

Die Suchergebnisse werden im Ordner DrawingListSearches gespeichert, der im Modellordner erstellt wird.

Sie können die gespeicherten Suchergebnisse in Ihre Umgebungs-, Firmen- oder Projektordner verschieben. Nach dem Speichern der Suchergebnisse werden diese im Zeichnungsverzeichnis in der Liste vordefinierte Zeichnungssätze angezeigt.

Beispiel

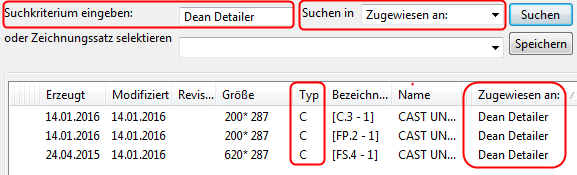

Im folgenden Beispiel möchten Sie alle Bauteilzeichnungen suchen, die Dean Detailer zugewiesen sind:

Wählen Sie über die Zeichnungssätze die Option Bauteilzeichnungen aus. Nur Bauteilzeichnungen werden in der Liste angezeigt.
Geben Sie in Suchkriterium eingeben den Namen Dean Detailer ein.
Wählen Sie aus der Liste Suchen in den Eintrag Zugewiesen an aus.
Klicken Sie auf Suchen.

Auswählen von Zeichnungen im Zeichnungsverzeichnis

Das Zeichnungsverzeichnis ermöglicht die Auswahl einer oder mehrerer Zeichnungen. Die Auswahl mehrerer Zeichnungen ist beispielsweise dann hilfreich, wenn mehrere Zeichnungen gleichzeitig gesperrt, eingefroren oder ausgedruckt werden sollen.

So wählen Sie Zeichnungen im Zeichnungsverzeichnis aus:


Ziel	Vorgehensweise
Auswählen einer Zeichnung	Klicken Sie in der Liste auf die Zeichnung.
Auswählen mehrerer aufeinanderfolgender Zeichnungen	Klicken Sie auf die erste Zeichnung, halten Sie die Umschalttaste gedrückt, und klicken Sie auf die letzte Zeichnung.
Auswählen mehrerer nicht aufeinanderfolgender Zeichnungen	Klicken Sie auf die erste Zeichnung, halten Sie die Strg-Taste gedrückt, und klicken Sie auf die anderen Zeichnungen, die Sie wählen möchten.
Auswählen aller Zeichnungen in der Liste	Drücken Sie Strg + A.

Prüfen auf vorhandene Zeichnungen für Teile

Sie können das Zeichnungsverzeichnis verwenden, um Teile im Modell zu bestimmen, denen Zeichnungen zugeordnet sind.

Stellen Sie vor Beginn sicher, dass nur der Selektionsschalter Teile auswählen auf der Symbolleiste Selektionsschalter aktiviert ist. Andernfalls kann die Auswahl von Objekten bei großen Modellen viel Zeit in Anspruch nehmen.

Öffnen Sie eine Modellansicht, in der alle Teile deutlich sichtbar sind.
Drücken Sie im Zeichnungsverzeichnis Strg + A, um alle Zeichnungen auszuwählen.
Um die Teile hervorzuheben, die über Zeichnungen verfügen, klicken Sie auf die Schaltfläche Objekte auswählen.

Dies funktioniert auch in Übersichtszeichnungen.

Um die gesuchten Teile leichter zu erkennen, klicken Sie mit der rechten Maustaste auf das Modell und wählen Nur Auswahl anzeigen aus, um nur die Teile einzublenden, die mit dem Befehl Objekte auswählen gefunden wurden; alle anderen Teile werden ausgeblendet.
Anschließend können Sie die Teile hervorheben, die nicht über Zeichnungen verfügen, indem Sie die Strg-Taste gedrückt halten und das gesamten Modell auswählen (linke Maustaste gedrückt halten und den Cursor vollständig von links nach rechts ziehen).

Öffnen einer Zeichnung bei geöffnetem Zeichnungsverzeichnis

Gehen Sie wie folgt vor:

Doppelklicken Sie auf die Zeichnung.
Klicken Sie mit der rechten Maustaste in die Liste, und wählen Sie Öffnen aus.
Wählen Sie ein Zeichnung aus der Liste aus, und klicken Sie unten auf die Schaltfläche Öffnen.

Wenn Sie eine Zeichnung öffnen, zeigt ein Meldungsfeld den Fortschritt, den Status sowie einen Schnappschuss der Zeichnung an. Mit Abbrechen können Sie das Öffnen abbrechen.

Erstellen und Betrachten von Zeichnungsschnappschüssen

Die Verwendung von Schnappschüssen ermöglicht einen schnellen Blick auf Zeichnungen, ohne dass diese geöffnet werden müssen. Verwenden Sie dieses Werkzeug, wenn Sie eine Zeichnung lediglich kurz überprüfen, aber nicht bearbeiten möchten. Oder werfen Sie einen Blick auf mehrere Zeichnungen, wenn Sie nach einer bestimmten Zeichnungsrevision suchen. Sie können Schnappschüsse von beliebigen Zeichnungsarten aufnehmen.

Wenn Sie eine Zeichnung öffnen oder speichern, wird standardmäßig ein Schnappschuss erzeugt. Der Schnappschuss repräsentiert die Situation, in der die Zeichnung zuletzt gespeichert wurde. Änderungen die später vorgenommen wurden, sind dem Schnappschuss also nicht zu entnehmen.

Wenn Sie an der Zeichnung Änderungen vorgenommen haben und sie über die Schaltfläche Schließen rechts oben schließen, erscheint ein Benachrichtigungsfenster, in dem Sie auswählen können, ob Sie die Zeichnung speichern und einen Schnappschuss von der gespeicherten Zeichnung erstellen möchten.

Wählen Sie eine Zeichnung aus dem Zeichnungsverzeichnis aus, und öffnen Sie sie.
Speichern Sie die Zeichnung über das Menü Datei und einen Klick auf Zeichnung speichern.

Der Schnappschuss wird im Ordner ..\<model>\drawings\Snapshots gespeichert.
Wählen Sie dieselbe Zeichnung aus dem Zeichnungsverzeichnis aus.
Klicken Sie auf die Schaltfläche Schnappschuss unten im Zeichnungsverzeichnis, um den Schnappschuss anzuzeigen.

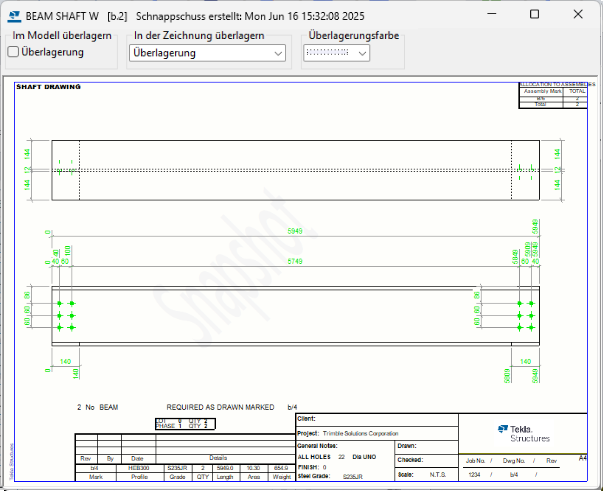

Unten sehen Sie ein Beispiel für einen Schnappschuss.

Wenn Sie eine Zeichnung ausgewählt haben, von der noch kein Schnappschuss existiert, und auf Schnappschuss klicken, wird eine Ansicht angezeigt, in der Sie zum Öffnen und Speichern der Zeichnung für die Erstellung eines Schnappschusses aufgefordert werden.

Um beim Erstellen der Zeichnung automatisch einen Schnappschuss der Zeichnung zu erstellen, stellen Sie unter der Kategorie Zeichnungseigenschaften im Dialogfeld Erweiterte Optionen die Option XS_DRAWING_CREATE_SNAPSHOT_ON_DRAWING_CREATION auf TRUE ein.
