XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Kategorie im Dialogfeld Erweiterte Optionen: Bezeichnung - allgemein
Mit dieser erweiterten Option platzieren Sie Bezeichnungen auf Baugruppen und nicht auf dem Hauptteil.

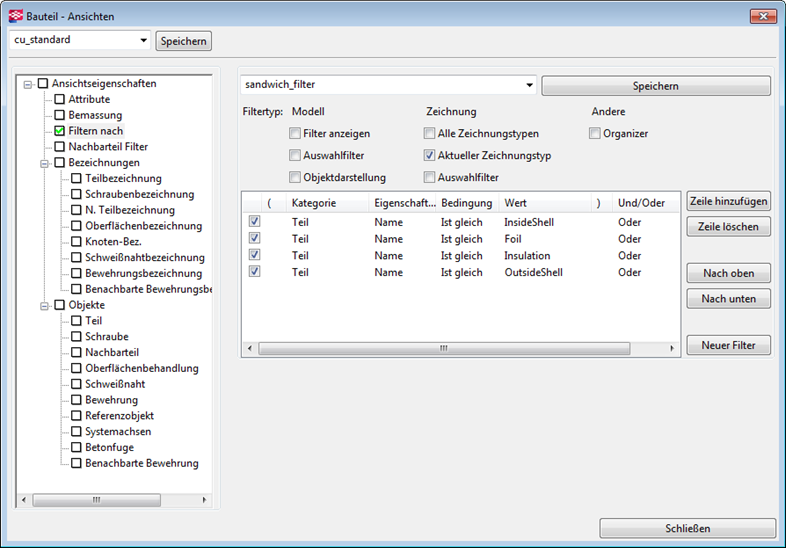

Zunächst erstellen Sie einen Zeichnungsansichtsfilter für ein bestimmtes Teil oder eine Gruppe aus Teilen und geben ihm einen eindeutigen Namen. Dann geben Sie den Namen des Zeichnungsansichtsfilters als Wert für die erweiterte Option ein. Beachten Sie bitte, dass Filternamen in einigen Systemen Groß-/Kleinschreibung berücksichtigen.
Beim folgenden Beispiel werden Teilnamen als Filterkriterium verwendet.

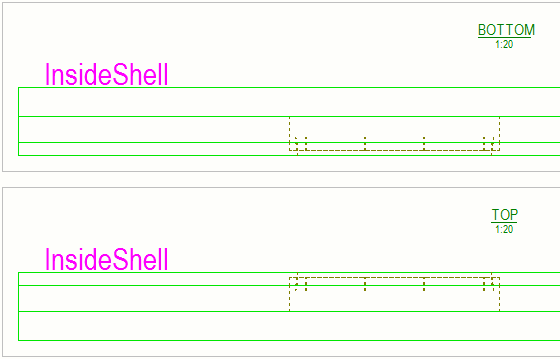

Wenn Sie die Zeichnung (neu) erstellen, verändert sich die Platzierung der Bezeichnung von:

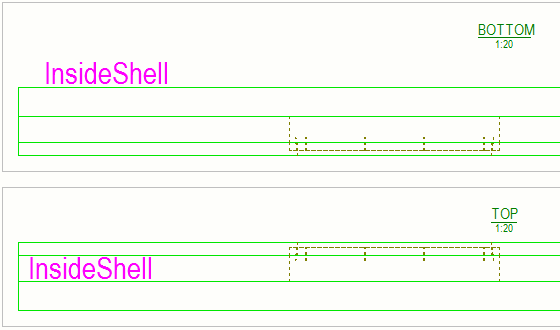

auf:
Nachfolgend werden die unterstützten Bezeichnungstypen aufgeführt.
