XS_TUBE_UNWRAP_WITH_CUT_HOLES
Kategorie im Dialogfeld Erweiterte Optionen: Zeichnungseigenschaften

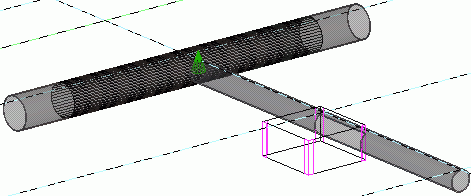

Durch die Einstellung dieser erweiterten Option auf TRUE werden in Werkstattzeichnungen oder NC-Dateien abgewickelter Rundhohlprofile (CHS) geschnittene Löcher einbezogen werden.
Der Standardwert dieser erweiterten Option ist TRUE. Durch die Einstellung auf FALSE wird die zuvor verwendete Abwicklungsmethode angewendet.
|
|
|
|
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
Anmerkung:
-
Durch die Einstellung dieser erweiterten Option auf
TRUEhaben die erweiterten OptionenXS_TUBE_UNWRAP_LIMIT_THICKNESSundXS_TUBE_UNWRAP_PAPER_THICKNESSkeine Auswirkung. -
Die Einstellung dieser erweiterten Option hat keine Auswirkung auf konische Rohrprofile.
