Kategorie im Dialogfeld Erweiterte Optionen: Zeichnungseigenschaften

Mit dieser erweiterten Option bestimmen Sie das Verhalten von manuell hinzugefügten Bezeichnungen und Anmerkungen in Zeichnungen, sofern der Inhalt nicht in den Eigenschaften für den in der Zeichnung ausgewählten Objekttyp definiert ist.

Diese erweiterte Option ist benutzerspezifisch. Die Einstellung wird in der Datei options.bin im Benutzerordner gespeichert, beispielsweise unter C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings. Starten Sie Tekla Structures neu, um den neuen Wert zu aktivieren.

Ab Tekla Structures-Version 2023 SP5

Wenn Sie XS_SHOW_EMPTY_MARKS auf TRUE einstellen (Standard):

• Tekla Structures erstellt Bezeichnungen oder Anmerkungen ohne Inhalt mit dem Text „Inhalt nicht definiert“.
• In der Statusleiste wird folgende Fehlermeldung angezeigt: "Bezeichnungen ohne Inhalt wurden erstellt. Das können Sie mit der erweiterte Option XS_SHOW_EMPTY_MARKS bestimmen. - - Fügen Sie dem Bezeichnungsinhalt Elemente hinzu, und klicken Sie auf Ändern.“
• Sie können auf die Bezeichnung oder Anmerkung doppelklicken und den Inhalt im Eigenschaftenbereich hinzufügen.
• Sie können auch den Wert der erweiterten Option in FALSE ändern, um die Funktionalität zu ändern.

Wenn Sie XS_SHOW_EMPTY_MARKS auf FALSE einstellen:

• Tekla Structures erstellt die Bezeichnungen, die keinen Inhalt haben, und wählt diese leeren Bezeichnungen in der Zeichnung aus.
• In der Statusleiste wird folgende Fehlermeldung angezeigt: „Unsichtbare Bezeichnungen ohne Inhalt wurden erstellt - - Fügen Sie dem Bezeichnungsinhalt Elemente hinzu, und klicken Sie auf Ändern.“

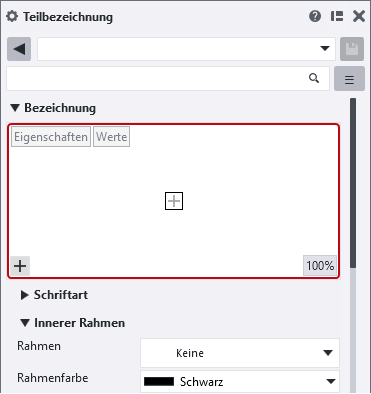

• Wenn nur Bezeichnungen eines Bezeichnungstyps ohne Inhalt erstellt wurden, wird sofort der Eigenschaftenbereich eingeblendet und zeigt im visuellen Editor an, dass der Inhalt nicht definiert ist, und Sie können den gewünschten Inhalt hinzufügen.



• Wenn Bezeichnungen von zwei oder mehr Bezeichnungstypen ohne Inhalt erstellt wurden:
  • Der Eigenschaftsbereich wird eingeblendet, und neben der Pfeiltaste für die Objekttypliste befindet sich ein Ausrufezeichen, das anzeigt, dass die Liste Bezeichnungstypen mit leeren Bezeichnungen enthält.
  • Im Eigenschaftenbereich bleiben alle Bezeichnungen mit leerem Inhalt in der Objekttypenliste sichtbar, damit Sie jeden Bezeichnungstyp auswählen und Probleme beheben können.

Ab Tekla Structures-Versionen 2022 SP11

Wenn Sie XS_SHOW_EMPTY_MARKS auf TRUE einstellen (Standard):

• Tekla Structures erstellt die Bezeichnungen oder Anmerkungen mit einem Textelement mit der Einstellung „Inhalt nicht definiert“.
• In der Statusleiste wird folgende Fehlermeldung angezeigt: "Bezeichnungen ohne Inhalt wurden erstellt. Das können Sie über XS_SHOW_EMPTY_MARKS bestimmen. -- Fügen Sie dem Bezeichnungsinhalt Elemente hinzu und klicken Sie auf Ändern.“
• Sie können dann auf die Bezeichnung oder Anmerkung doppelklicken und den Inhalt im Dialogfeld Eigenschaften hinzufügen.

Wenn Sie XS_SHOW_EMPTY_MARKS auf FALSE einstellen:

• Es wird das Dialogfeld Bezeichnungs- oder Anmerkungseigenschaften eingeblendet, in dem Sie den Bezeichnungs- oder Anmerkungstext einfügen können.
• In der Statusleiste wird folgende Fehlermeldung angezeigt: „Unsichtbare Bezeichnungen ohne Inhalt wurden erstellt –- Fügen Sie Elemente hinzu, um den Inhalt zu markieren und klicken Sie auf Ändern.“
