Kategorie im Dialogfeld Erweiterte Optionen: Zeichnungseigenschaften

Sie können Schnittansichten von einer Zeichnung in eine andere verschieben. Über diese erweiterte Option definieren Sie den Referenztext für die Schnittsymbole der in eine andere Zeichnung verschobenen Schnittansichten, der in der ursprünglichen Zeichnung der Schnittansicht angezeigt wird. Sie können freien Text, benutzerdefinierte Attribute (%UDA_NAME%, %USERDEFINED.UDA_NAME%) oder Vorlagenattribute (%ATTRIBUTE_NAME%) eingeben.

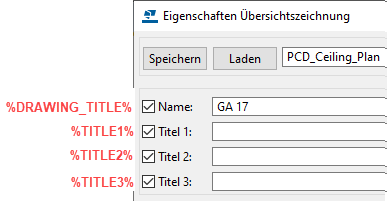

Bei Eingabe von benutzerdefinierten Attributen oder Vorlagenattributen fassen Sie diese im Dialogfeld Erweiterte Optionen mit einfachen %-Zeichen ein. Standardmäßig ist der Wert %DRAWING_TITLE% eingestellt und %TITLE% gibt dasselbe Ergebnis aus. Wenn Sie eines dieser Attribute verwenden, erhält das Schnittsymbol den Zeichnungsnamen, der im Dialogfeld Zeichnungseigenschaften in das Feld Name eingegeben wurde. Bei der Eingabe von %TITLE1%, %TITLE2% oder %TITLE3% stammt der Text des Schnittsymbols aus den Feldern Titel 1 – Titel 3 der Zielzeichnungseigenschaften. Das können Sie auch mit dem Format %DR_TITLE1%, %DR_TITLE2% und %DR_TITLE3% tun.

Bei einer Änderung an den Eigenschaften des Schnittsymbols in der Ursprungszeichnung der Ansicht wird die Meldung Relationsaktualisierung erforderlich in der Spalte Änderungen der Zielzeichnung der Ansicht eingeblendet. Zum Aktualisieren der Zeichnung wählen Sie diese aus und klicken unten auf Aktualisieren.

Weitere Informationen zum Verschieben von Ansichten in eine andere Zeichnung finden Sie unter Kopieren, Verknüpfen oder Verschieben von Zeichnungsansichten.

Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.

Beispiel

Zum Kombinieren von Text und Attribut geben Sie den gewünschten Text und das Attribut als Wert für XS_​SECTION_​SYMBOL_​REFERENCE ein:

Section view moved to: %DRAWING_TITLE%

In diesem Beispiel wurde die Schnittansicht einer Zusammenbauzeichnung in eine Übersichtszeichnung mit dem Namen GA 17 verschoben.

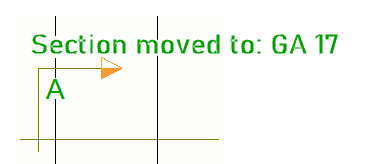

Folgender Text wird im Schnittsymbol der Zusammenbauzeichnung angezeigt:
