XS_HATCH_PATTERN_LINE_LIMIT
Kategorie im Dialogfeld Erweiterte Optionen: Schraffur
Stellen Sie diese erweiterte Option auf einen numerischen Wert ein, um die maximale Anzahl der durch ein Schraffurmuster erstellten Liniensegmente zu steuern. Der Standardwert ist 0, was bedeutet, dass es keine Begrenzung für die Anzahl der Liniensegmente gibt.
Diese erweiterte Option dient als Sicherheitslösung beim Öffnen von Zeichnungen, da Schraffurmusterdefinitionen manchmal sehr komplexe Geometrie enthalten und das Erstellen einer derart komplexen Geometrie sehr lange dauern kann, wodurch das Öffnen von Zeichnungen sehr langsam wird. Verwenden Sie diese erweiterte Option, um die Zeichnung schneller zu öffnen. Passen Sie auch die Schraffureigenschaften (Maßstab, Typ usw.) an, damit nicht zu viele Details erzeugt werden.
Die folgenden Beispiele zeigen Schraffuren in einem Teil mit unterschiedlichen Werten. Der verwendete Füllungstyp ist HCHEQ5BS und die Füllungsskala beträgt 0,2 in X- und Y-Richtung:

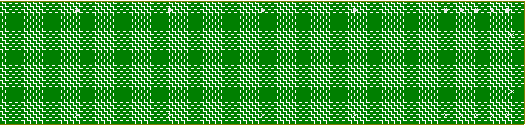

Der Wert 0 wird verwendet:

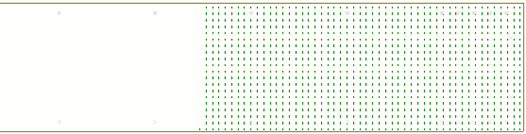

Wert 1000 wird verwendet:
Anmerkung: Diese erweiterte Option hat keine Auswirkung auf Hardware-Schraffuren und wirkt sich auch nicht auf das Drucken aus.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
