XS_ENABLE_INNER_CONTOURS_IN_CUT_PARTS
Kategorie im Dialogfeld Erweiterte Optionen: Geschwindigkeit & Genauigkeit
Durch die Einstellung dieser erweiterten Option auf TRUE erstellt Tekla Structures ein Teilschnitt entsprechend der Innen- und Außenfläche des schneidenden Teils.
Bei Einstellung der erweiterten Option auf FALSE erstellt Tekla Structures den Schnitt anhand der Außenfläche des Schnittteils. Das ist die Standardeinstellung.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
Beispiel

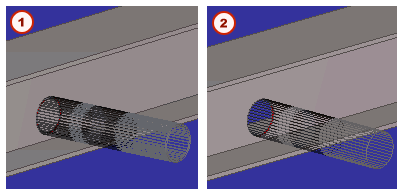

Hier wurde ein Träger durch ein Rundrohr geschnitten.
(1) Die erweiterte Option ist auf TRUE eingestellt.
(2) Die erweiterte Option ist auf FALSE eingestellt.
