XS_DSTV_USE_ONE_VERTEX_SHARP_INNER_CORNER
Kategorie im Dialogfeld Erweiterte Optionen: CNC
Durch die Einstellung dieser erweiterten Option auf TRUE werden keine zusätzlichen Konturblech-Eckpunkte im AK-Block der DSTV-Datei verwendet, wenn Sie beispielsweise keinen Rundungsradius in den NC-Einstellungen definieren. Standardmäßig ist diese erweiterte Option auf FALSE eingestellt, damit zusätzliche Konturblech-Eckpunkte hinzugefügt werden.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
Beispiel
Folgende Ergebnisse finden sich in der DSTV-Datei, wenn die erweiterte Option auf TRUE eingestellt ist:

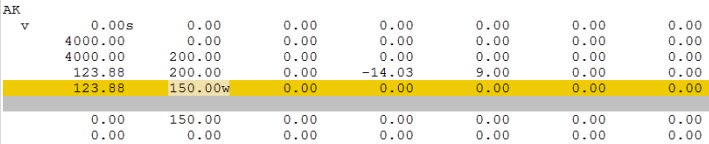

Folgende Ergebnisse finden sich in der DSTV-Datei, wenn die erweiterte Option auf FALSE eingestellt ist.
