XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES
Kategorie im Dialogfeld Erweiterte Optionen: CNC
Stellen Sie diese erweiterte Option auf TRUE ein, damit die Polyträger-Bleche beim Erstellen einer DSTV-Datei nicht abgewickelt werden. Somit werden die Polyträgerbleche unabhängig von der Modellierungsmethode als „in Form geschnitten“ anstatt „in Form gebogen“ behandelt. Damit diese erweiterte Option Wirkung zeigt, muss das Polyträgerblech auf der XY-Ebene des Materials liegen.
Wenn Sie diese erweiterte Option auf FALSE einstellen, schreibt Tekla Structures die abgewickelte Geometrie der Polyträgerbleche in die DSTV-Dateien. Standardmäßig ist der Wert FALSE eingestellt.

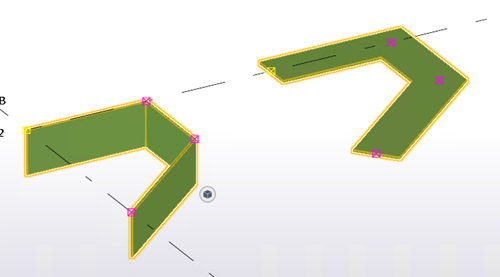

In der Abbildung unten liegt das rechte Polyträgerblech auf der XY-Ebene. Deshalb wirkt sich die Einstellung der erweiterten Option TRUE darauf aus. Das linke Polyträgerblech liegt jedoch nicht auf der XY-Ebene. Deshalb wird abgewickelte Geometrie wird in die DSTV-Dateien geschrieben, obwohl die erweiterte Option auf TRUE eingestellt ist.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
