XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Kategorie im Dialogfeld Erweiterte Optionen: CNC
Über diese erweiterte Option können Sie in NC-Dateien die Abrundung der Ausklinkungen bestimmen. Standardmäßig ist der Wert auf FALSE eingestellt.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
Beispiele
Das folgende Beispiel beschreibt die Konzepte der Ausklinkungen, ausgeklinkten Ecken, ausgeklinkten Ausrundungen und Trägerecken:

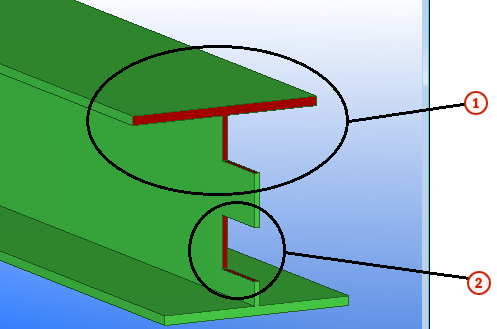

- Die Ausklinkung befindet sich an der Trägerecke
- Die Ausklinkung befindet sich nicht an der Trägerecke

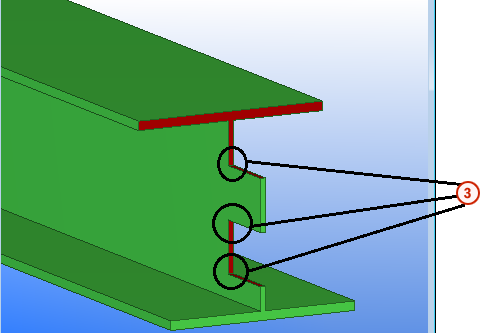

- Drei Ausklinkungen, alle anderen Ecken sind gewöhnlich
- Optionen für die innere Form der ausgeklinkten Ecke (oder ausgeklinkten Ausrundungen) im Dialogfeld NC-Datei-Einstellungen
In der nachstehenden Tabelle werden die Auswirkungen der Einstellung XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS (TRUE/FALSE) und der Einstellung Klinkungen auf die NC-Datei dargestellt.
Einstellung von XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS auf FALSE
|
Einstellung von XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS auf TRUE
|
|
| Klinkungen = 0 |
|
|
| Klinkungen = 1 |
|
|
