Kategorie im Dialogfeld Erweiterte Optionen: Zeichnungseigenschaften

Mit dieser erweiterten Option wird bestimmt, welches System für die Schrifthöhe in den Zeichnungen verwendet wird.

• Wird diese erweiterte Option auf TRUE eingestellt, entsprechen die beim Exportieren von Zeichnungen (nach DGN, DWG und DXF) und Drucken (Papier, Plotdateien, PDF) verwendete CAP-Schriftgröße und die Schriftgröße der Höhe der Großbuchstaben einer bestimmten Schriftart. Bei Einsatz der CAP-Schriftgröße bleibt die Schriftgröße in der Tekla Structures-Zeichnung dieselbe wie beim Öffnen der Zeichnung in Autodesk AutoCAD oder Bentley MicroStation oder beim Drucken in Papier- oder als PDF-Format.

• Wird diese erweiterte Option auf FALSE eingestellt, wird die em-Schriftgröße verwendet. Bei Einsatz der em-Schriftgröße wird beispielsweise beim Exportieren der Zeichnung aus Tekla Structures in eine DWG-Datei die Schriftgröße von einer Einheit in eine andere konvertiert (em- nach CAP-Schriftgröße) und dadurch oftmals fehlerhaft.
• Standardmäßig ist der Wert FALSE eingestellt und muss gegebenenfalls für Ihre Umgebung oder bei einigen Projekten auf TRUE geändert werden.

Normalerweise richtet sich die Texthöhe in Tekla Structures-Zeichnungen ausschließlich nach der Schriftgrößenmetrik „em“ (Punktgröße). Bei einigen Projekten ist die Höhe des Textes jedoch anhand anderer technischer Standards mit der CAP-Schriftgröße zu bestimmen. Die CAP-Schriftgröße stellt die Höhe eines Großbuchstabens genauer dar als die em-Schriftgröße.

(1) CAP-Schriftgröße

(2) Punktgröße (em-Schriftgröße)

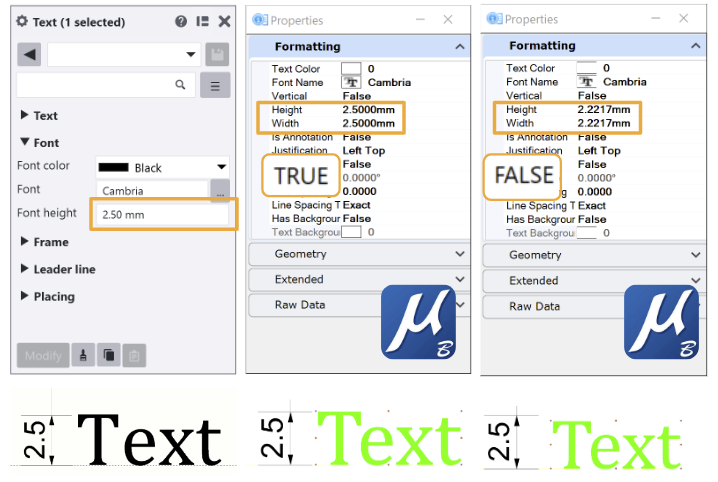

In der nachstehenden Abbildung werden die unterschiedlichen Schrifthöhen einer exportierten DWG-Datei für die Fälle dargestellt, in denen die erweiterte Option auf TRUE (für CAP-Schriftgröße) oder auf FALSE (für em-Schriftgröße) eingestellt ist:

Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
