XS_DRAWING_SOLID_MERGE_TOLERANCE
Kategorie im Dialogfeld Erweiterte Optionen: Teilbilder Multizeichnung
Über diese erweiterte Option können Sie den Grenzwert festlegen, mit dem in der Zeichnungsansicht das Vereinen bestimmter Objekte eines Bauteils bestimmt wird. Geben Sie den Wert in Millimetern ein. Der Standardwert lautet 6.0.
Diese erweiterte Option ist rollenspezifisch. Beim Typ SYSTEM(ROLE) wird der Standardwert verwendet. Beim Typ MODEL(ROLE) oder DRAWING(ROLE) kann der Wert geändert werden. Dieser Wert gilt dann für alle Benutzer im aktuellen Modell.
Beispiel

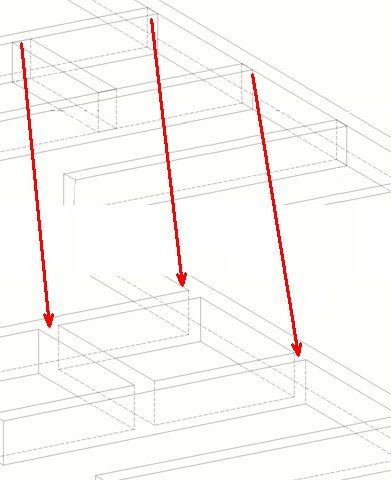

Das Ergebnis des Vereinen von Teilen ist in folgendem Beispiel zu sehen.

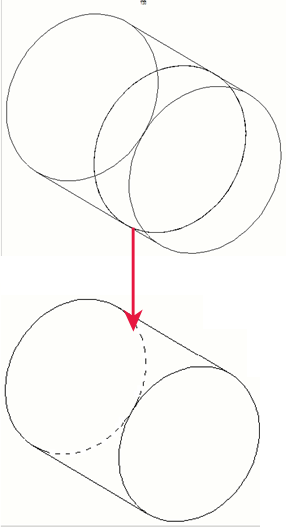

In dem folgenden Beispiel werden überflüssige Segmente von gebogenen, die übereinander liegenden Teilen entfernt.
