Kategorie im Dialogfeld Erweiterte Optionen:Zeichnungseigenschaften

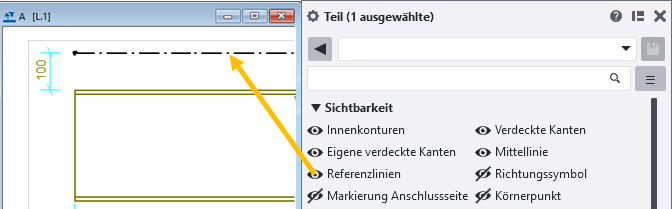

Über diese erweiterte Option können Sie in Zeichnungen die Position der Referenzlinien einstellen.

Mit einem der verfügbaren Schalter können die Methode zum Einfügen des Teils im Modell ignorieren.

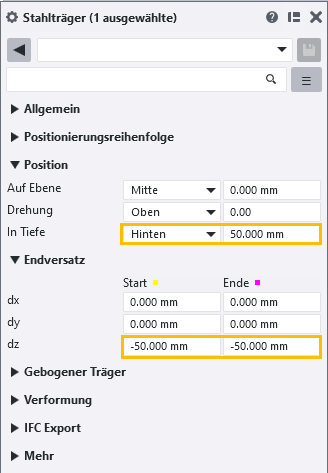

In den folgenden Beispielen wurde das Teil mit spezifischen Positionseinstellungen (Auf Ebene, Drehung, In Tiefe) und Endversatzeinstellungen (dx, dy, dz) erstellt.

Sie können die nachfolgend aufgeführten Schalter verwenden. Beim Weglassen des Wertes verwendet Tekla Structures POINT_LINE.

• POINT_LINE berücksichtigt sowohl die Einstellung der Position für In Tiefe von 50 mm als auch den Endversatz dz von −50 mm, damit sich die Linie in derselben relationalen Position wie im Modell befindet.



• DEFINITION_LINE erstellt eine Linie zwischen den Definitionspunkten des Teils, Dabei berücksichtigt es die Positionseinstellungen, ignoriert jedoch die Endversätze, damit die Referenzlinie mit In Tiefe von 50 mm gezeichnet und der Endversatz mit dz von −50 mm ignoriert wird.



• CORNER_REFERENCE_LINE ignoriert sowohl die Einstellungen für die Position als auch die Endversätze und zeichnet die Referenzlinie auf dem Teil und nicht außerhalb des Teils. Dabei wird ignoriert, wie das Teil in das Modell eingefügt wird.



Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
