XS_DISABLE_VIEW_CENTERING_ASSEMBLY
Kategorie im Dialogfeld "Erweiterte Optionen": Teilbilder Multizeichnung
Über diese erweiterte Option können Sie bei Zeichnungserstellung die Zusammenbauzeichnungsansichten an der linken bzw. oberen Kante ausrichten. Geben Sie einen der folgenden Werte ein:
HOR = Ansichten horizontal ausrichten (nach links)
VER = Ansichten vertikal (nach oben) ausrichten
TRUE = Ansichten horizontal und vertikal ausrichten (oben links)
HOR VER = Ansichten horizontal und vertikal ausrichten (oben links, beide Werte durch Leerzeichen getrennt eingeben)
FALSE = zentrierte Ansichten erstellen
Leer = zentrierte Ansichten erstellen
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.
Beispiele

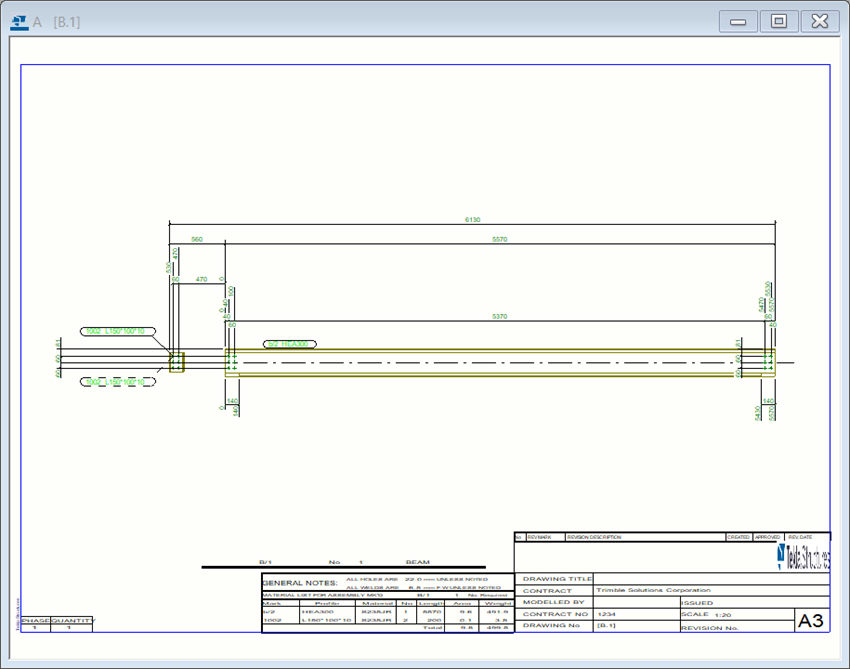

Es werden keine Werte verwendet, Ansichten sind zentriert:

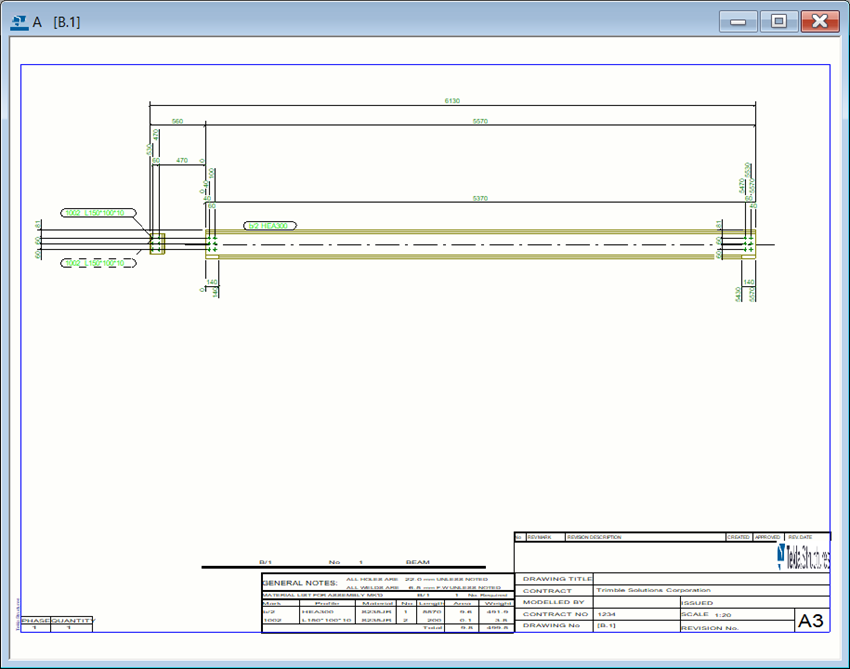

Mit dem Wert HOR VER werden Ansichten oben links ausgerichtet:
