Kategorie im Dialogfeld "Erweiterte Optionen": Zeichnungseigenschaften

Über diese erweiterte Option können Sie einer Verankerungszeichnung zusätzliche Teile wie Ankerstäbe oder Auflagebleche hinzufügen, die normalerweise nicht Teil einer Stütze sind. Definieren Sie in der Übersichtszeichnung zunächst einen Filter, und geben Sie dann den Filternamen als Wert für diese erweiterte Option ein.

Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert.

Im nachstehenden Beispiel werden Ankerstäbe und Auflagebleche in einem Verankerungszeichnung sichtbar gemacht.

1. Klicken Sie im Menü Datei auf Einstellungen > Erweiterte Optionen > Zeichnungseigenschaften.

2. Geben Sie den Namen des Übersichtszeichnungsfilters für die erweiterte Option XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTER ein. In diesem Beispiel wird der Name SHOW_IN_ABPLAN (Standard) verwendet.

3. Klicken Sie auf der Registerkarte Zeichnungen & Listen auf Zeichnungs­eigenschaften > Übersichtszeichnung.

4. Klicken Sie im Dialogfeld Eigenschaften Übersichtszeichnung auf Filter:

5. Klicken Sie auf Zeile hinzufügen.

6. Wählen Sie Teil als Kategorie, Name als Eigenschaft, Ist gleich als Bedingung aus, und geben Sie *ANCHOR*LEVEL in das Feld Wert ein.

7. Geben Sie den Namen des Zeichnungsfilters SHOW_IN_ABPLAN in das Feld Speichern unter ein und klicken Sie auf Speichern unter.

8. Zum Schließen des Dialogfelds klicken Sie auf Abbrechen.

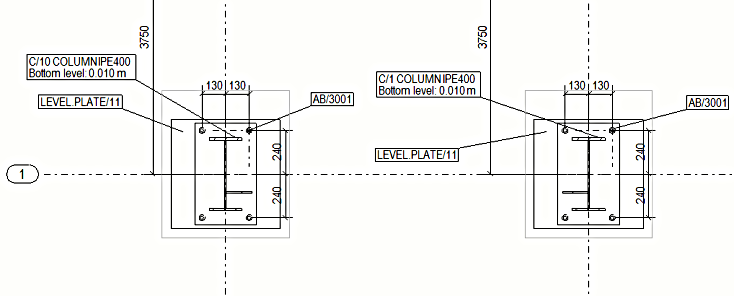

Beim Erstellen einer Verankerungszeichnung werden sowohl Ankerstäbe als auch Auflagebleche in der Zeichnung eingeblendet. In der nachstehenden Zeichnung heißen Ankerstäbe „ANKERSTAB“ und Auflagebleche „AUFLAGEBLECH“.
