Unternehmenseinstellungen für Administratoren

Einstellungen auf Firmenebene sind hauptsächlich Einstellungen, die in der Firma für alle Projekte verwendet werden. Diese Einstellungen werden mit XS_SYSTEM und XS_FIRM festgelegt.

Für eine größere Firma mit Niederlassungen könnten die Einstellungen wie folgt verwendet werden:

XS_SYSTEM kann gegebenenfalls mehrere Pfade enthalten und auf die allgemeinen Einstellungen innerhalb der Firma verweisen. Diese können beispielsweise ein Firmenlogo, Listen, Druckereinstellungen, Zeichnungseinstellungen oder Vorlagen sein. Dies sind Einstellungen, die sehr selten geändert werden, und auf einem Server für alle Anwender zugänglich sind. Wenn beispielsweise das Firmenlogo aktualisiert wird, muss es nur an einem Ort ersetzt werden.
XS_FIRM verweist auf den Firmen Ordner, der von der Firma oder einer Niederlassung eingerichtet wurde. Der Ordner enthält alle Firmeneinstellungen, die im entsprechenden Büro verwendet werden. Diese können beispielsweise Logos, Zeichnungseinstellungen, Vorlagen oder Druckereinstellungen sein. Der Firmenordner kann auch benutzerdefinierte Unterordner zum Speichern von Eigenschaftendateien enthalten.
XS_PROJECT verweist auf den Projekt Ordner. Der Ordner enthält Projekteinstellungen, wie beispielsweise Logos für Auftraggeber und Hersteller oder Zeichnungseinstellungen. Der Projektordner kann auch benutzerdefinierte Unterordner zum Speichern von projektspezifischen Eigenschaftendateien enthalten.

Weitere Informationen zur Ordnersuchreihenfolge finden Sie unter Ordnersuchreihenfolge.

Firmenspezifischen Sammlungen können Sie auch online in Tekla Warehouse oder offline in Ihrem eigenen Netzwerk verwenden. Weitere Informationen finden Sie unter Erste Schritte mit Tekla Warehouse.

Der Zugang zu Offline-Sammlungen wird über die Ordnerrechte im eigenen Netzwerk sowie auf der Sammlungsebene in der Datei collections.json auf den Computern der einzelnen Benutzer verwaltet.

 "collections"
"\\\\server-A\\company\\Tekla Structures collection"

Die Datei collections.json kann für ausgewählte Personen freigegeben werden. Dazu kopieren Sie diese in den Ordner C:\Users\Public\Documents\Tekla\Tekla Warehouse\.

Anpassung von Modellvorlagen

Sie können ein Modell mit benutzerdefinierten Einstellungen speichern und dann als Vorlage beim Erstellen neuer Modelle verwenden. Der Einsatz von Vorlagen kann sehr praktisch sein, wenn im Unternehmen verschiedene Arten von Projekten wie Parkhäuser, Bürogebäude, Brücken und industrielle Einrichtungen entwickelt werden.

Informationen zum Erstellen einer Modellvorlage finden Sie unter Erstellen von Modellvorlagen.

Standardmäßig befindet sich der Modellvorlagenordner im Umgebungsordner unter ..ProgramData\Trimble\Tekla Structures\<version>\environments\<your environment>\. Der genaue Speicherort richtet sich gegebenenfalls nach der jeweiligen Umgebung und Rolle. Verwenden Sie die erweiterte Option XS_MODEL_TEMPLATE_DIRECTORY, um einen anderen Speicherort festzulegen.

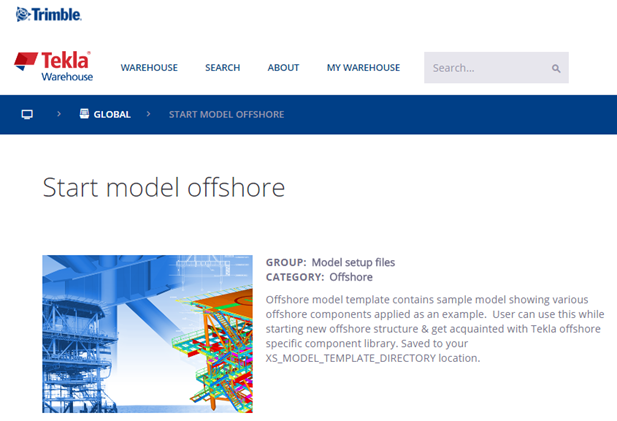

Sie können Modellvorlagen über Tekla Warehouse herunterladen, freigeben und speichern. In dieser Abbildung finden Sie ein Beispiel für eine Modellvorlage in Tekla Warehouse.

Über die Schaltfläche In Modell einfügen in Tekla Warehouse installieren Sie die Modellvorlage direkt in dem von XS_MODEL_TEMPLATE_DIRECTORY definierten Ordner. Sie können die Vorlage sofort verwenden, wenn Sie ein neues Modell erstellen.

Modellvorlagen aktualisieren

Beim Aktualisieren von Tekla Structures wird dringend empfohlen, auch die eigenen Modellvorlagen zu aktualisieren.

Erstellen Sie ein neues Modell mit Hilfe einer vorhandenen Modellvorlage.
Übernehmen Sie den Namen des Modells aus der vorherigen Version von Tekla Structures.
Öffnen Sie eine 3D-Ansicht.
Klicken Sie im Menü Datei auf Diagnose und Reparatur > Modell-Datenbank prüfen.
Klicken Sie auf der Registerkarte Ansicht auf Schnappschuss > Projekt-Miniaturansicht, um eine Projekt-Miniaturansicht zu erstellen, oder fügen Sie ein benutzerdefiniertes Bild namens thumbnail.png zum Modellordner hinzu.

Die bevorzugte Größe des Bilds beträgt 120 x 74 Pixel.
Klicken Sie im Menü Datei auf Speichern unter > Speichern.

Sollten Sie das nicht tun, wird gegebenenfalls über eine Meldung davor gewarnt, dass das Modell mit einer Vorgängerversion erstellt wurde.
Klicken Sie im Menü Datei auf Speichern unter > Als Modellvorlage speichern.
Aktualisieren Sie den Inhalt der Modellvorlage.
1. Wählen Sie die in die Modellvorlage einzubeziehenden Kataloge, Zeichnungsvorlagen, Listenvorlagen und Modellunterordner aus.
2. Entfernen Sie manuell alle *.db-Dateien (Umgebungsdatenbank, Optionsdatenbankdateien) aus dem Modellordner.

  Die Dateien db.idrm und xslib.idrm dürfen nicht entfernt werden . Sie gehören zum Modell.
3. Klicken Sie auf OK.
Die *.bak-, *.log- und xs_user-Dateien werden automatisch aus dem Modellordner entfernt.

Die Modellvorlage wird an dem durch XS_MODEL_TEMPLATE_DIRECTORY definierten Speicherort gespeichert.

Sie haben jetzt ein Beispielbild für die Modellvorlage. Der Katalog Anwendungen und Komponenten sollte nun ebenfalls einwandfrei funktionieren und einfach zu nutzen sein.

Anpassung von Listen und Zeichnungen

Sollte Ihr Unternehmen bereits über grafische Vorlagen im DXF-, DWG- oder DGN-Format verfügen, können Sie diese in Tekla Structures-Vorlagen konvertieren.

Genauere Anweisungen finden Sie in den Angaben zu Dateien aus AutoCAD und MicroStation im Template Editor User's Guide.

Weitere Informationen zum Erstellen eigener Vorlagen und Listen finden Sie unter Template Editor User's Guide, Listen und Vorlagen.

Klonvorlagen für Zeichnungen erstellen

Durch das Erstellen von Klonvorlagen für Zeichnungen können Sie vorhandene Zeichnungen als Grundlage für das Erstellen neuer Zeichnungen für ähnliche Teile, Baugruppen oder Bauteile verwenden. Dabei sind nur die Teile der geklonten Zeichnung zu ändern, die von der Originalzeichnung abweichen.

Das Klonen von Zeichnungen kann unter folgenden Umständen von Nutzen sein:

es mehrere gleiche Teile, Baugruppen oder Bauteile im Modell gibt.
Sie müssen Einzelteil-, Zusammenbau- oder Bauteilzeichnungen von ähnlichen Teilen, Baugruppen oder Bauteilen erzeugen.
Die Zeichnungen erfordern einen großen Aufwand an manueller Bearbeitung.

Sie können beispielsweise eine Zeichnung für eine Fachwerkkonstruktion erstellen, die Zeichnung ändern und für andere ähnliche Fachwerkkonstruktionen klonen. Sie brauchen dann nur die geklonten Zeichnungen an den Stellen zu ändern, an denen die Fachwerkkonstruktion Unterschiede aufweist.

In der geklonten Zeichnung sind gegebenenfalls mehr Teile als in der Originalzeichnung enthalten. Teileigenschaften, Bezeichnungen, assoziative Anmerkungen und zugehörige Textobjekte werden von einem ähnlichen Teil in der Originalzeichnung geklont.

Zeichnungen können mit Vorlagen im Master-Zeichnungskatalog geklont werden. Eine Klonvorlage im Master-Zeichnungskatalog kann auch in anderen Modellen verwendet werden. Mit Klonvorlagen können Sie in Projekten mit ähnlichen Zeichnungen verwenden.

Wählen Sie im Dokument-Manager die Zeichnung aus.
Mit der rechten Maustaste klicken Sie auf Zu Master-Zeichnungskatalog hinzufügen und füllen dann die erforderlichen Eigenschaften aus.

Die Klonvorlage kann unter Klonvorlagen im Master-Zeichnungskatalog gefunden werden. Um Klonvorlagen anderer Modelle zu verwenden, öffnen Sie den Master-Zeichnungskatalog im Modell, klicken Sie auf die Schaltfläche auf der Werkzeugleiste und fügen Sie das Modell ein, in dem die Vorlagen gespeichert sind.

Weitere Informationen zu Masterzeichnungskatalog und Klonvorlagen finden Sie unter Erstellen von Zeichnungen im Masterzeichnungskatalog.
