TOP_LEVEL
Das ist ein Vorlagenattribut. Vorlagenattribute dienen zum Filtern oder Abrufen der in Zeichnungen und Listen zu verwendenden Modelldaten. Beim Erstellen einer Liste ersetzt Tekla Structures beispielsweise die in der Listenvorlagen hinzugefügten Attribute durch die entsprechenden Objekteigenschaftswerte.
Dieses Attribut zeigt die obere Ebene von Einzelteilen, Bauteilen, Baugruppen, Verbindungsteilen oder Betonierabschnitten an.

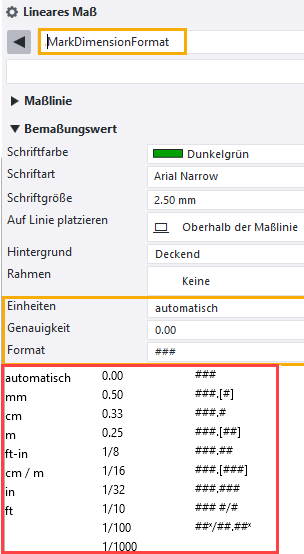

Obere Ebene übernimmt die Einheit und Genauigkeit aus der Bemaßungseigenschaftendatei MarkDimensionFormat.dim. Sie können in einer geöffneten Zeichnung die in MarkDimensionFormat.dim über den Eigenschaftenbereich für Bemaßungen gespeicherten Einstellungen ändern.
Die Bezugsebene wirkt sich nur auf das Attribut TOP_LEVEL aus, wenn Lage durch auf Modellursprung oder auf den Projektbasispunkt im Modellursprung eingestellt ist.
Sie können dieses Attribut auch als benutzerdefiniertes Attribut in Bezeichnungen und assoziativem Text verwenden.
Anmerkung:
Dieses Attribut gibt den Wert als Text zurück und kann daher nicht zusammen mit Formeln verwendet werden. Verwenden Sie stattdessen TOP_LEVEL_UNFORMATTED.
