Eine grafische Vorlage erstellen

Grafische Vorlagen (.tpl) können in Zeichnungslayouts beispielsweise als Tabellen, Textblöcke und Zeichnungsköpfe eingefügt werden. Sie können grafische Vorlagen auch als Element Bezeichnungen und assoziativen Anmerkungen hinzufügen.

Als Beispiel für eine grafische Vorlage erstellen wir ein Zeichnungsschriftfeld. Das Zeichnungsschriftfeld enthält Zeichnungsdetails wie Titel, Name des Autors, Maßstab und Erstellungsdatum der Zeichnung.

Klicken Sie im Menü Tekla Structures auf Datei Editoren > Vorlagen-Editor.
Sie können auch den Vorlagen-Editor über das Windows-Startmenü öffnen.
Klicken Sie im Vorlagen-Editor auf Datei > Neu.
Wählen Sie Grafische Vorlage aus.
Zum Erstellen einer neue Vorlage anhand einer vordefinierten Vorlage wählen Sie im aus den vordefinierten Vorlagen im Dialogfeld Vorlagentypen eine Datei aus.
Klicken Sie auf OK.

Im Vorlagenarbeitsbereich wird eine leere Vorlage geöffnet, der Sie Inhalte hinzufügen können. Bei Auswahl einer vordefinierten Vorlage wird im Arbeitsbereich den vordefinierte Inhalt eingeblendet.
So stellen Sie die Seiten- und Randeinstellungen der Vorlage ein:
1. Doppelklicken Sie auf die Vorlage, um das Dialogfeld Vorlagentyp-Eigenschaften zu öffnen.
2. Ändern Sie in den Bereichen Ausgabe, Arbeitsbereich und Ränder Folgendes:
  - Breite und Höhe: In grafischen Einheiten einstellen. Standardmäßig ist die Option zum Einsatz von Seitenumbrüchen bei Überschreiten der Seitenhöhe ausgewählt. Wird diese Option nicht ausgewählt, werden in der Ausgabe keine Seitenumbrüche angezeigt.
    Wenn Sie mehrere Spalten in der Vorlage verwenden möchten, definieren Sie die Breite entsprechend. Ausführliche Informationen zum Erstellen einer Vorlage mit zwei Spalten finden Sie unter So erstellen Sie eine Vorlage mit zwei Spalten.
  - Ansichtshöhe: Hiermit stellen Sie die Seitenhöhe des Vorlagenentwurfes ein. Diese wirkt sich jedoch nicht auf die Vorlagenausgabe aus.
  - Randabstände: Hiermit stellen Sie die Randabstände für die linke, rechte und untere Seite der Vorlage in grafischen Einheiten ein.
  - CAP-Schriftgröße verwenden: Hiermit stellen Sie ein, wie die Schriftgröße ermittelt und in grafischen Vorlagen ausgegeben wird. Auf diese Weise wird Schriftgröße genau der Definition entsprechend ausgegeben. Weitere Informationen finden Sie unter Schriftgröße in grafischen Vorlagen bestimmen .
3. Klicken Sie auf OK, um die Änderungen zu speichern.
Fügen Sie der Vorlage eine Zeile für das Zeichnungsschriftfeld hinzu.
1. Klicken Sie auf Einfügen > Komponente > Zeile.
2. Wählen Sie den Inhaltstyp für die Zeile aus und klicken Sie auf OK.

  Je nach dem ausgewählten Inhaltstyp variieren die Vorlagenattribute, die den Wertfeldern hinzugefügt werden können. In diesem Beispiel ist ZEICHNUNG ausgewählt.
Fügen Sie der Zeile die erforderlichen Textbezeichnungen hinzu.
1. Nach Auswählen der Zeile klicken Sie auf Einfügen > Text.
2. Nach Eingabe des erforderlichen Textes klicken Sie auf OK.
3. Picken Sie in der Zeile eine Position für den Text.

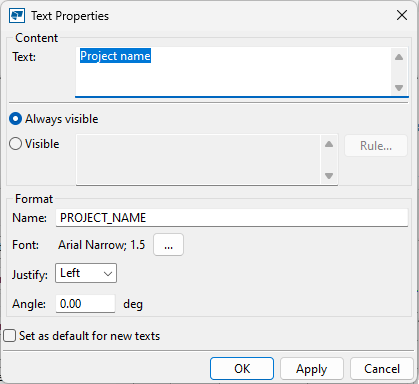

4. Zum Ändern der Texteigenschaften doppelklicken Sie auf einen Text, passen die Eigenschaften an und klicken auf OK.
  Sie können beispielsweise einen Namen für das Textobjekt eingeben und die Schriftgröße ändern. Der Name wird im Inhaltsbrowser angezeigt.

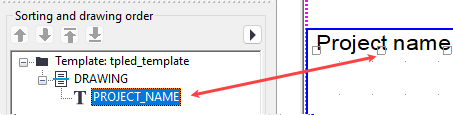

  Achten Sie beim Hinzufügen von Inhalten in der Vorlage auf den Inhaltsbrowser auf der linken Seite. In ihm werden die hinzugefügten Inhaltsobjekte angezeigt. Zudem ermöglicht er eine schnelle Auswahl und Bearbeitung der Inhaltsobjekte. Bei Auswahl eines Objekts im Inhaltsbrowser wird das Objekt auch in der Vorlage ausgewählt.

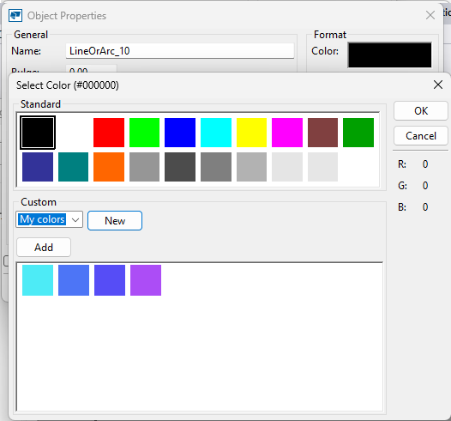

  Die Farbe eines Textobjekts kann geändert werden. Hierzu doppelklicken Sie in der Vorlage auf ein Textobjekt und klicken in den Objekteigenschaften auf die Schaltfläche neben der Schriftarteinstellung. Dann klicken Sie auf das Farbfeld und wählen eine benutzerdefinierte Farbe aus.

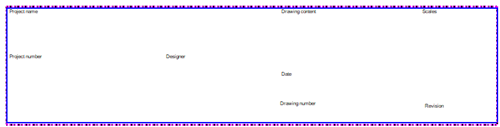

5. Auf dieselbe Weise fügen Sie der Zeile die restlichen Textbezeichnungen hinzu.
Fügen Sie der Zeile die erforderlichen Wertfelder hinzu.
1. Nach Auswählen der Zeile klicken Sie auf Einfügen > WertFeld und wählen in der Zeile eine Position für das Wertfeld aus.

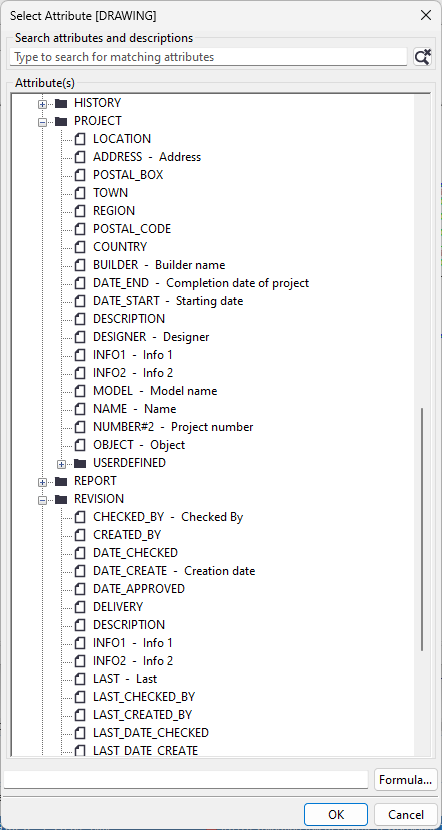

2. Aus der Liste der verfügbaren Attribute wählen Sie das dem Wertfeld hinzuzufügende Attribut aus und klicken auf OK.
  In diesem Beispiel wählen wir NAME unter PROJECT aus.
3. Weitere Wertfelder fügen Sie auf dieselbe Weise hinzu.
4. Zum Ändern der Wertfeldeigenschaften doppelklicken Sie auf das Wertfeld.

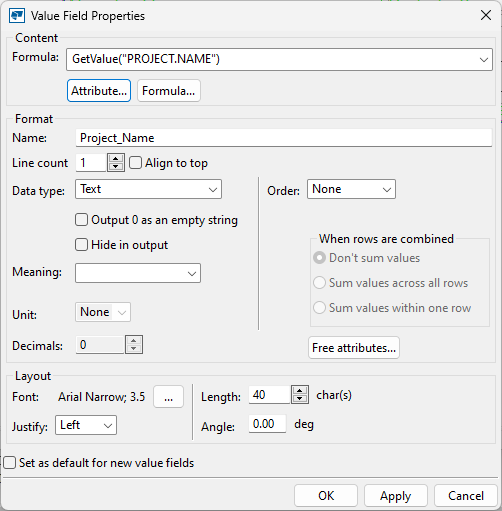

  Sie können beispielsweise den Wertfeldnamen, die Schriftgröße und die zulässige Textlänge ändern. Der Name des Wertfelds wird im Inhaltsbrowser und in der Vorlage angezeigt.
5. Klicken Sie auf OK.

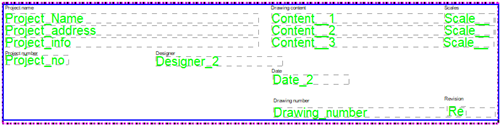

In diesem Fall haben wir der Zeile die erforderlichen Wertfelder hinzugefügt und die Wertfeldeigenschaften geändert:

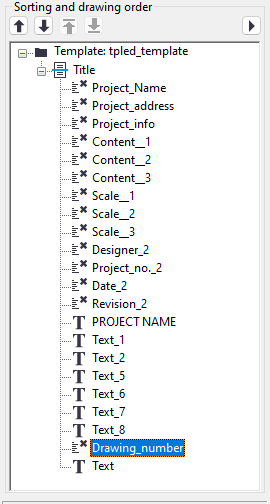

Im Inhaltsbrowser wird der hinzugefügte Inhalt angezeigt:
Vollenden Sie die Vorlage.
Sobald die Vorlage mit allen gewünschten Inhalten ausgestattet ist, können Sie diese ansehnlicher gestalten, indem Sie Bezeichnungen und Wertfelder neu positionieren, die Spalten und Zeilen durch Linien voneinander abgrenzen. Beim Zuschneiden wird überflüssiger Raum um die Zeilen herum entfernt.
- Zum Zuschneiden einer Zeile wählen Sie die Zeile aus, drücken die rechte Maustaste, und wählen Zuschneiden und dann die gewünschte Zuschneideoption aus.
- Bei Bedarf positionieren Sie durch Ziehen die Textbezeichnungen und Wertfelder neu.
- Linien zeichnen Sie in der Vorlage zwischen Spalten und Zeilen mit den grafischen Werkzeugen. Per Doppelklick auf die erstellten Objekte können Sie die Farbe und andere Eigenschaften ändern.
  Die Form eines Textobjekts kann geändert werden. Dazu doppelklicken Sie auf ein Formobjekt, beispielsweise eine Linie, klicken Sie in den Objekteigenschaften auf das Feld Farbe und wählen Sie eine Standard- oder benutzerdefinierte Farbe aus.
  Hier wird der endgültige Inhalt der Vorlage dargestellt:
Speichern Sie die Vorlage.
1. Klicken Sie auf Datei > Speichern unter.
2. Speichern Sie die Vorlage im Modellordner. Wenn die Vorlage auch in anderen Projekten verwendet werden soll, speichern Sie die Vorlage in dem durch die erweiterte Option XS_FIRM oder XS_PROJECT definierten Vorlagenordner.
3. Geben Sie im Feld Dateiname einen Namen für die Vorlage ein.
4. Klicken Sie auf OK.

Hier finden Sie ein Beispiel des erstellten Zeichnungsschriftfelds:

Weitere Möglichkeiten zum Erstellen neuer grafischer Vorlagen

Nutzung vorhandener Vorlagen: Sie können eine neue Vorlage auch erstellen, indem Sie im Vorlageneditor eine vorhandene Vorlage öffnen, diese nach Bedarf ändern und dann unter einem anderen Namen speichern.
Importieren von DWG-Dateien: DWG-Dateien können ebenfalls in die grafischen Vorlagen importiert und z. B. als Schriftfeld verwendet werden. Klicken Sie auf die Links unten, um weitere Informationen zu erhalten:

„DWG-Datei zum Erstellen von benutzerdefinierten Schriftfeldern in den Vorlagen-Editor importieren“

Vorlage aus Zeichnung (DWG/DXF) - Best Practices.

Mangelhafte Darstellung des DWG-Logos im Vorlagen-Editor
