Erstellen eines Schriftfelds aus einer DWG-Datei

Es kann ein DWG-Schriftfeld in die Tekla Structures-Zeichnungsvorlage importiert werden. Auf diese Weise müssen Sie nicht alles im Vorlagen-Editor neu zeichnen.

Vor dem Importieren eines DWG-Schriftfelds

Vergewissern Sie sich in der CAD-Software, dass sich die Linien im Modell- und nicht im Papierbereich befinden. Tekla Structures liest keine Informationen aus den Zeichnungen im Papierbereich.
Möglicherweise müssen Sie die CAD-Datei des Schriftfelds in einem älteren DWG-Format speichern, vorzugsweise in AutoCAD2000, wodurch Proxygrafiken entfernt werden und das mit den meisten Tekla Structures Versionen kompatibel ist.
Verschieben Sie das Schriftfeld auf die Koordinate 0,0,0.
Bereinigen Sie die DWG-Datei in der CAD-Software, damit die Datei ausschließlich das Schriftfeld enthält. Entfernen Sie außerdem alle Texte aus dem Schriftfeld, die Sie nicht benötigen.
Möglicherweise müssen Sie zusätzliche Daten aus der DWG-Datei in der CAD-Software bereinigen (versuchen Sie es mit WBLOCK, PURGE oder FLATTEN, ohne Objekte auszublenden).

Importieren und Ändern eines DWG-Schriftfelds

Zum Öffnen des Vorlagen-Editors wählen Sie in Tekla Structures im Menü Datei Editoren > Vorlagen-Editor aus.
Klicken Sie im Vorlagen-Editor auf Datei > Neu.
Wählen Sie Grafische Vorlage aus.
Klicken Sie auf OK.

Im Vorlagen-Arbeitsbereich wird eine leere Vorlage geöffnet.
So löschen Sie alle vordefinierten Randeinstellungen und stellen anschließend die Seitengröße ein:
1. Doppelklicken Sie auf die Vorlage, um das Dialogfeld Vorlagenseiteneigenschaften zu öffnen.
2. Leeren Sie in den Bereichen Ränder die Werte aus allen Randfeldern.
3. Klicken Sie auf OK, um die Änderungen zu speichern.
Sämtliche Vorlagen sind innerhalb von Zeilen zu erstellen. Deshalb fügen Sie in der Vorlage zunächst eine Zeile für das Schriftfeld hinzu.
1. Klicken Sie auf Einfügen > Komponente > Zeile.
2. Wählen Sie ZEICHNUNG als Inhaltstyp für die Zeile aus, und klicken Sie auf OK.

  Je nach dem ausgewählten Inhaltstyp variieren die Vorlagenattribute, die den Wertfeldern hinzugefügt werden können.
Nach Klicken auf Einfügen > Datei suchen Sie die DWG.Datei.
Wählen Sie die DWG-Datei für das gewünschte Schriftfeld aus und klicken Sie auf OK.
Klicken Sie in die Zeile, um die DWG-Datei einzufügen.
Im eingeblendeten Dialogfeld Importmethode auswählen stellen Sie den Maßstab auf 1 ein und klicken auf OK.
Dieser Wert hängt von den Einheiten der DWG und des Vorlageneditors ab. Sobald die DWG-Datei eingefügt ist, können Sie überprüfen, ob die Größe korrekt ist. Häufig ist der erforderliche Konvertierungswert 25.4 (der Umrechnungsfaktor für Millimeter und Zoll), wie im Artikel Maßstabsfaktor der Zeichnung für den DWG/DXF/DGN-Export definieren beschrieben.
Sobald die DWG-Datei importiert wurde, werden alle Elemente standardmäßig gruppiert. Wählen Sie die Gruppe oder den Block aus, klicken Sie mit der rechten Maustaste, und wählen Sie Gruppierung aufheben.
Jetzt können Sie Inhalte aus dem eingefügten DWG-Schriftfeld bearbeiten oder löschen.
Um die Texteigenschaften zu ändern, doppelklicken Sie auf einen Text.
Im Schriftfeld sind bereits einige in der CAD-Software eingefügte Textbezeichnungen wie Schriftart, Farbe und Größe vorhanden, die Sie gegebenenfalls ändern möchten.
Um Daten aus dem Modell oder der Tekla Structures Zeichnung abzurufen, müssen Sie die erforderlichen Wertfelder hinzufügen.
1. Klicken Sie unter Einfügen > Wertfeld in eine Zeile, um das Wertfeld in der Vorlage zu platzieren.

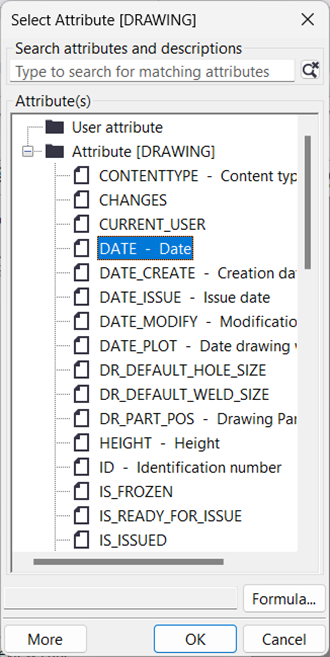

2. Wählen Sie das gewünschte Attribut aus.
  Wählen Sie aus, welche Daten verknüpft werden sollen. Diese Daten entsprechen den Eigenschaften im Modell oder in der Zeichnung. Sie können die Eigenschaften für Wertfelder ändern, indem Sie auf ein Element doppelklicken.
3. Klicken Sie auf OK.

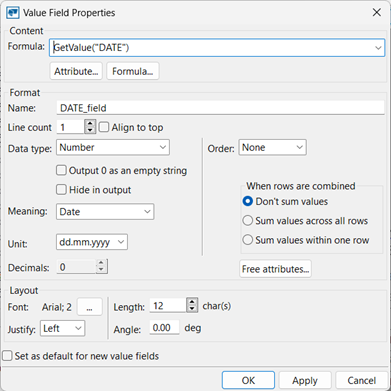

4. Doppelklicken Sie auf das Feld, um die Wertfeldeigenschaften zu ändern.
5. Fügen Sie nach Belieben zusätzliche Wertfelder hinzu.

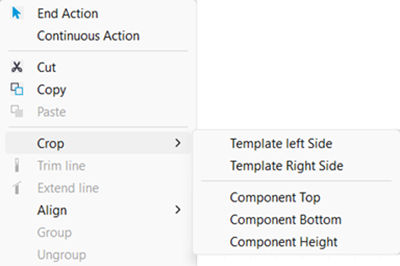

Zum Anpassen der Vorlagengröße, wählen Sie die Zeile aus, drücken die rechte Maustaste und entfernen mit der jeweiligen Zuschneideoptionen überschüssigen Platz.
Speichern Sie Ihre Schriftfeldvorlage im aktuellen Modell-, Projekt- oder Firmenordner oder im Systemordner.

Jetzt können Sie die neue Schriftfeldvorlage in die gewünschten Zeichnungslayouts einfügen.
