Erstellen von .pdf-Listenvorlagen

Sie können grafische Vorlagen für .pdf-Listen erstellen.

Wählen Sie im Menü Datei Editoren > Vorlagen-Editor aus.
Wählen Sie Datei > Neu > Grafische Vorlage aus.
Klicken Sie auf Bearbeiten > Eigenschaften.

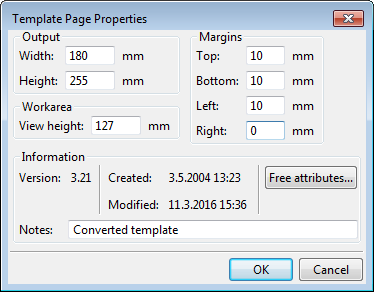

Legen Sie im Dialogfeld Vorlagentyp Eigenschaften die Seitengröße entsprechend der Zielseitengröße fest (zum Beispiel A4):

Die Größe muss einer der in der Konfigurationsdatei PaperSizesForDrawings.dat definierten Größen entsprechen.
Fügen Sie neue Zeilen und Wertfelder hinzu, um die benötigten Daten aus der Tekla Structures-Datenbank zu erhalten. Weitere Informationen zum Hinzufügen neuer Zeilen und Wertfelder finden Sie unter Eine grafische Vorlage erstellen.
Klicken Sie auf Datei > Speichern unter, und speichern Sie die Liste mit der Dateierweiterung .pdf.rpt.
Kopieren Sie die neue Vorlage in Ihren Vorlagenordner, zum Beispiel den Modellordner oder den Ordner mit den Firmeneinstellungen (XS_FIRM).

Jetzt können Sie eine .pdf-Liste mit der neuen .pdf-Listenvorlage erstellen. Weitere Informationen finden Sie unter Erstellen einer Liste.

Beispiel für eine .pdf-Liste

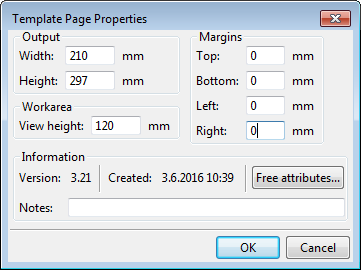

In diesem Listenbeispiel wird die folgende Seitengröße verwendet:

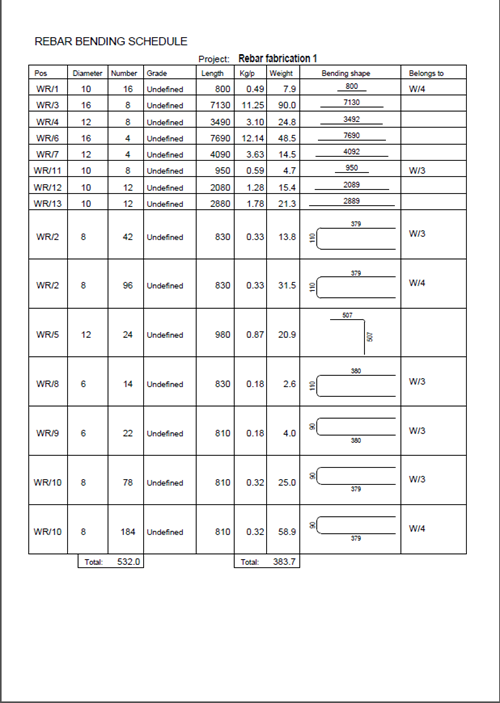

Nachstehend ist ein Listenbeispiel abgebildet, das mit dieser spezifischen Listenvorlage erstellt wurde.

Um die Liste in einem Browser zu öffnen, klicken Sie hier.
