Hinzufügen von Bildern in eine Vorlage

Sie können grafischen Vorlagen Bilder hinzufügen. Sie können beispielsweise ein Firmenlogo in die Zeichnung einbeziehen.

Tekla Structures unterstützt in grafischen Vorlagen folgende Bildformate:

.bmp
.jpeg
.jpg
.png
.tif
.tiff

Beim Hinzufügen von Bildern in Vorlagen:

Fügen Sie keine allzu großen Bilder hinzu, da sich diese nur sehr langsam aktualisieren lassen.
Das Bild sieht gegebenenfalls im Bildbearbeitungsprogramm und im Ausdruck anders aus als in der exportierten DWG-Datei.
Beim Exportieren der Zeichnung als DWG-Datei kopiert Tekla Structures in denselben Ordner wie die DWG-Datei. Wenn sich das Bild nicht in demselben Ordner befindet, wird nur der Name des Bilds zusammen mit einem leeren Rahmen und nicht das Bild in der DWG angezeigt.
In Umgebungen mit lokalen Symbolen ist der lokale Symbolordner auch im Suchpfad zum Ordner common\symbols enthalten. Wenn der lokale Symbolordner Dateien mit dem gleichen Namen wie der Ordner common\symbols enthält, wird die lokale Symboldatei verwendet.
Beim Öffnen der Zeichnung mit den in der Vorlage eingefügten Bildern sucht Tekla Structures Bilder zunächst im Modellordner und dann im Ordner \symbols der aktuellen Umgebung.
Mit der erweiterten Option Tekla Structures DXK_SYMBOLPATH können Sie einen Ordner definieren, in demimmer nach Bildern gesucht wird. Sie können auch einen Firmenordner für Ihre Bilder definieren.

Zum Öffnen des Vorlagen-Editors in Tekla Structures klicken Sie im Menü Datei auf Editoren > Vorlagen-Editor.
Sie können auch den Vorlagen-Editor über das Windows-Startmenü öffnen.
Öffnen Sie eine vorhandene grafische Vorlage oder erstellen Sie eine neue grafische Vorlage im Vorlagen-Editor.
Fügen Sie eine neue Zeile in die Vorlage ein:
1. Zum Hinzufügen einer neuen Zeile klicken Sie auf Einfügen > Komponente > Zeile.
2. Wählen Sie einen Inhaltstyp für die Zeile aus, und klicken Sie anschließend auf OK.
Vergewissern Sie sich, die Zeile ausgewählt zu haben, und klicken Sie dann auf Einfügen > Bild, um das Dialogfeld Bilddatei auswählen zu öffnen.

Falls ein lokaler Symbolordner existiert, so wird standardmäßig der Inhalt dieses Ordners angezeigt. Sie können nach den Inhalten des Ordners common\symbols durch Auswählen des Ordners suchen. Wenn kein lokaler Symbolordner vorhanden ist, zeigt Tekla Structures den Inhalt des Ordners common\symbols an.
Wenn Sie die hinzuzufügende Abbildung in einem anderen Ordner abgelegt ist, wählen Sie diesen im Dialogfeld Bilddatei auswählen aus:
1. Klicken Sie im Vorlagen-Editor auf Optionen > Optionen.
2. Öffnen Sie die Registerkarte Dateipfade.
3. Fügen Sie in der Zeile Symbole, Bilder durch ein Semikolon (;) getrennt einen neuen Ordner hinzu.
  Zum Beispiel:

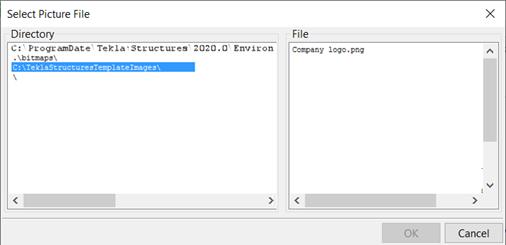

Der von Ihnen definierte Ordner wird in der Liste Verzeichnis angezeigt:
Wählen Sie aus der Liste Datei ein Bild aus, klicken Sie auf OK, und fügen Sie das Bild hinzu.

Zum Anpassen der Größe ziehen Sie an den Griffen des Bildes.

Wenn das Bild in der Vorlage, aber nicht in der Zeichnung angezeigt wird, müssen Sie denselben Pfad definieren, den Sie für das Bild im Vorlagen-Editor für die erweiterte Option DXK_SYMBOLPATH verwendet haben Tekla Structures. Weitere Informationen finden Sie unter Vorlagenlogo (Bild) aus dem Firmenordner.

Beispiel

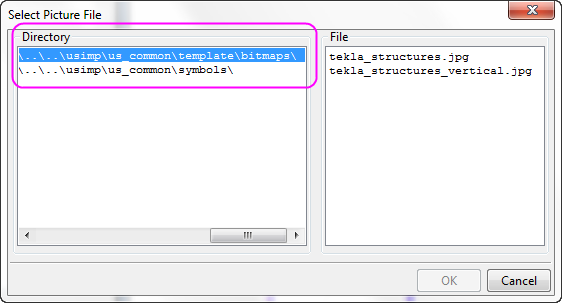

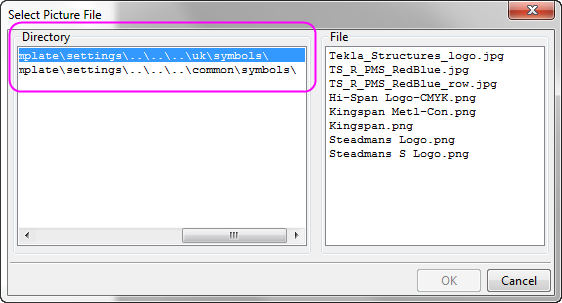

In diesen Beispielen des Dialogfelds Bilddatei auswählen wird die Ordnerstruktur in verschiedenen Umgebungen angezeigt.

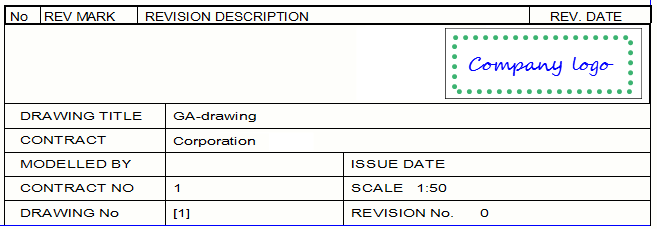

Bei diesem Beispiel wurde einer Vorlage ein Firmenlogo hinzufügt.

Sie können auch eine DWG-Datei als Schriftfeld importieren. Weitere Informationen finden Sie unter Erstellen eines Schriftfelds aus einer DWG-Datei.
