Aktualisierungen beim DSTV-/NC-Export und bei der Konvertierung von DSTV in DXF

Beim DSTV-/NC-Export gibt es Verbesserungen in der Kopfzeile der Datei und beim Bearbeiten von Sägewinkeln. Mit dem DSTV-DXF-Konverter können Sie nun Gewindelöcher korrekt in das DXF-Format zu schreiben. Zudem gibt es dafür neue Einstellungen.

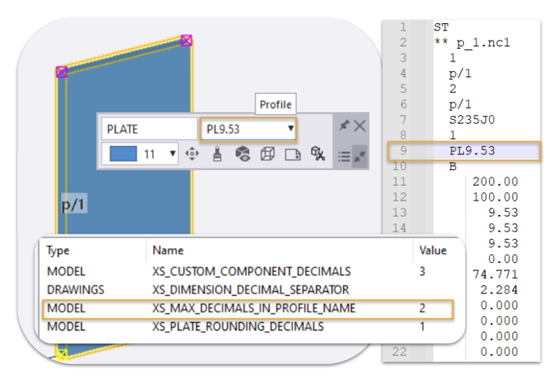

Dezimalstellen für die Blechdicke in der Kopfzeile der DSTV-Datei

In der Kopfzeile der DSTV-Dateien ist jetzt das Profil für Blechprofile mit Dezimalstellen angegeben. Die XS_MAX_DECIMALS_IN_PROFILE_NAME erweiterte Option wird korrekt verwendet, um die Anzahl der Dezimalstellen in der Kopfzeile zu definieren. Die Blechdicke in imperialen Einheiten wird jetzt bei der Umrechnung korrekt in metrischen Einheiten angezeigt.

Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP6 eingeführt.

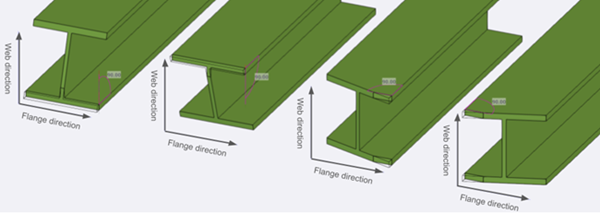

Verbesserung von Sägewinkeln zu NC für Profile

Die Sägewinkel für Stege und Anfang und Ende von Flanschen sind jetzt auf 0,00 Grad voreingestellt, wenn eine der äußersten Profilflächen im Winkel von 90 Grad zur Profilrichtung steht.

Jetzt basieren die Sägewinkel immer auf der kürzest möglichen Sägelänge. Siehe auch Standard Beschreibung für Stahlkonstruktionsteile für die numerischen Steuerungen.

Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP1 eingeführt.

DSTV-zu-DXF-Konverter - neue Einstellungen zur Steuerung von Gewindebohrungen

Seit Tekla Structures 2023 können Gewindebohrungen erstellt werden. Jetzt werden die Gewindebohrungen auch korrekt in das DXF-Format geschrieben. Die Ausgabe kann jetzt über neue Einstellungen im Dialogfeld DSTV-DXF-Konverter gesteuert werden.

Auf der Registerkarte Umgebungwurde die neue Einstellung " Gewindelöcher zeichnen" mit folgenden Optionen hinzugefügt:
- Größe des Kernlochs: Ordnet Gewindelöcher mit Hilfe der Kernlochgrößenkonvertierung und Layer zu und zeichnet sie.
- Nennmaß: Zeichnet Gewindelöchern mit dem Nennmaß (DSTV-Wert). Gewindelöcher werden den Layern und Farben zugeordnet, die auf der neuen Registerkarte Gewindelöcher definiert sind.
- Nein: Gewindelöcher werden im DSTV-Ausgang ignoriert und nicht gezeichnet.

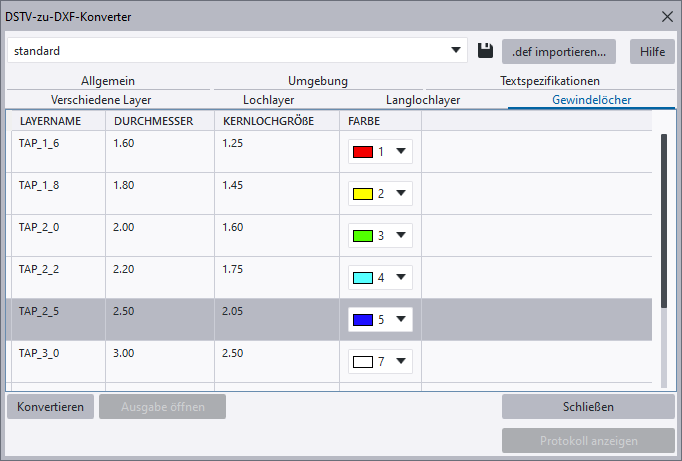

Eine neue Registerkarte, Gewindelöcher wurde mit den folgenden Einstellungen hinzugefügt:
- LAYERNAME: Legt den Namen für den Layer der Gewindelöcher fest.
- DURCHMESSER: Legt den Schraubenlochdurchmesser für die Gewindelöcher auf dem definierten Layer fest. Dies ist die Größe, die in der DSTV-NC-Datei gefunden und abgeglichen wird.
- KERNLOCHGRÖSSE: Legt die Größe der Kernlöcher für die Gewindelöcher auf dem definierten Layer fest. Dies ist die Größe, die in der DXF-Ausgabe verwendet wird, wenn die Option Gewindelöcher zeichnen auf Kernlochgröße eingestellt ist.
- FARBE: Legt eine neue Farbe für die Gewindelöcher auf dem definierten Layer fest.

Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP4.1 eingeführt.
