Sie können jetzt eine TrimBIM(.trb)-Datei direkt in Tekla Structures erstellen und die in die TrimBIM-Datei einzubeziehenden IFC-Eigenschaftensätze auswählen.

Beim Exportieren von IFC-Dateien können Sie denselben IFC-Eigenschaftensatz effizient für den TrimBIM-Export nutzten. Über das Dialogfeld Eigenschaftensatz-Definitionen können Sie Eigenschaftensätze hinzufügen und ändern. Die erstellten Einstellungen für Eigenschaftensätze können Sie für den von Ihnen gewünschten Export verwenden.

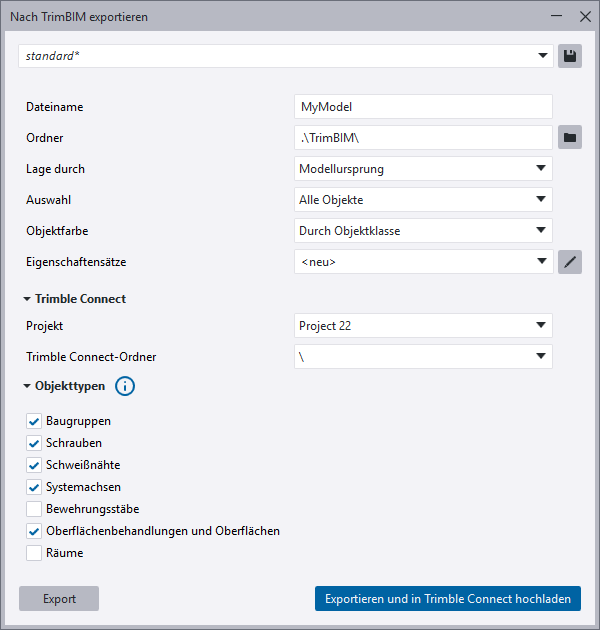

Zum Exportieren öffnen Sie Datei > Exportieren > TrimBIM.

• Exportieren Sie das gesamte Modell oder nur die ausgewählten Modellobjekte.
• Wählen Sie die in den Export einzubeziehenden Objekttypen aus. Hierüber definieren Sie den beim Export einzubeziehenden Inhalt.
• Definieren Sie den lokalen Speicherort der .trb-Datei. Die Datei wird immer lokal exportiert. Sie können die Datei dann in ein ausgewähltes Trimble Connect-Projekt laden und am ursprünglichen Exportspeicherort belassen. Standardmäßig wird die .trb-Datei in den Modellordner exportiert.

Beim Laden eines Tekla Structures-Modells in ein Trimble Connect-Projekt als .tekla-Datei, können Sie nun problemlos die Einstellungen für das Hochladen definieren.

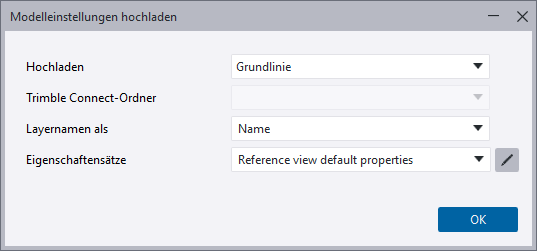

Im neuen Dialogfeld Modelleinstellungen hochladen können Sie den Ordner zum Hochladen der .tekla-Datei definieren und die beim Hochladen einzubeziehenden IFC-Eigenschaftensätze auswählen. Dadurch lassen sich die in der .tekla-Datei einbezogenen Daten flexibel verwalten. Sie können für die .tekla Datei dieselben IFC-Eigenschaftensätze wie beim Exportieren von IFC-Dateien verwenden. Die erstellten Einstellungen für Eigenschaftensätze können Sie für den von Ihnen gewünschten Export verwenden.

Die IFC-Eigenschaftensätze ersetzen die zuvor verwendete part.epr-Datei.

Darüber hinaus können Sie für Tekla Model Sharing auswählen, wie häufig die .tekla-Datei hochgeladen werden soll.

Zum Definieren der Einstellungen für das Hochladen der .tekla-Datei, öffnen Sie Datei > Trimble Connect > Modelleinstellungen hochladen.

• Wählen Sie den Trimble Connect Projektordner aus, in den das aktuelle Modell als .tekla Datei hochgeladen wird. Standardmäßig lautet der Dateipfad Structural\Tekla Models.

• Wählen Sie bei Bedarf die IFC-Eigenschaftensätze aus, die Sie in den Upload einbeziehen möchten. Im Dialogfeld Eigenschaftensatz-Definitionen können Sie die Eigenschaftensätze hinzufügen und ändern.

• Wenn Sie ein Tekla Model Sharing Modell verwenden, wählen Sie die Häufigkeit des .tekla Datei-Uploads aus. Es gibt folgende Optionen:

  • Grundlinie (Standardeinstellung) = Das freigegebene Modell wird automatisch bei jedem Erstellen einer neuen Grundlinie in den eingestellten Trimble Connect-Projektordner hochgeladen.

  • Rausschreiben = Das freigegebene Modell wird automatisch bei jedem erfolgreichen Rausschreiben in den eingestellten Trimble Connect-Projektordner hochgeladen.

  • Nie = Das freigegebene Modell wird nie in den eingestellten Trimble Connect-Projektordner hochgeladen.

Diese neuen Einstellungen ersetzen die bisher verwendeten erweiterten Optionen XS_​CONNECT_​UPLOAD_​MODEL_​FOLDER und XS_​UPLOAD_​SHARED_​MODEL_​TO_​CONNECT.

Die Erweiterung der Dokumentverknüpfung mit Trimble Connect aus dem Tekla Warehouse unterstützt jetzt die benutzerdefinierte Ordnerstruktur. Zudem können Sie für die einzelnen Dokumenttypen je einen Trimble Connect-Projektordnerpfad für das Hochladen von Trimble Connect-Dokumenten definieren.
