Sonstige Verbesserungen bei Zeichnungen
Mit Tekla Structures 2025 werden auch Verbesserungen in Bezug auf die Leistung beim Öffnen von Dialogfeldern für Zeichnungseigenschaften, die Detaillierte Objekttypeinstellungen, Zeichnungsbemaßungen, Zeichnungsanmerkungen und -bezeichnungen, Biegeformskizzen, Zeichnungen von Bewehrungsmattenansichten, Schnitt- und Detailansichtsbeschriftungen, den Speicherort von Schraffurmustern und der 2D-Bibliothek eingeführt.
Schnellere Dialogfenster in Zeichnungen
Deutlich schnelleres Öffnen von Zeichnungsansichtseigenschaften
Das Zeichnungsdialogfeld Ansichten wird jetzt nach erstmaligem Öffnen zwischengespeichert. Dadurch lässt es sich im Laufe der aktuellen Tekla Structures-Sitzung viel schneller erneut öffnen.
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP2 eingeführt.

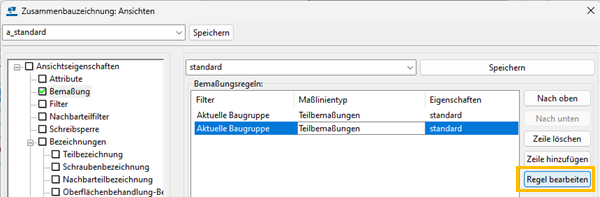

Deutlich schnelleres Öffnen von Bemaßungsregeleigenschaften
Das Dialogfeld Bemaßungsregeleigenschaften öffnet sich nun erheblich schneller.

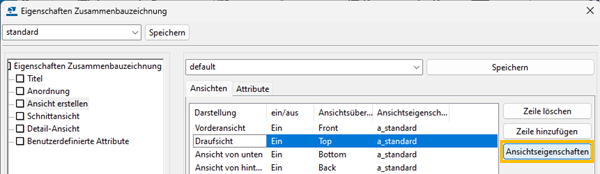

Schaltflächen, die in tabellenbasierten Eigenschaftendialogfeldern ordnungsgemäß funktionieren
Die Schaltflächen, die sich auf die Zeilen von tabellenbasierten Eigenschaftendialogen in Zeichnungen auswirken, z. B. die Schaltfläche Ansichtseigenschaften im Bereich Ansicht erstellen in den Zeichnungseigenschaften für Einzelteil-, Bauteil- und Zusammenbauzeichnungen sowie die Schaltfläche Regel bearbeiten im Bereich Bemaßung der Zeichnungsansichtseigenschaften, funktionieren jetzt gleich beim erstmaligen Anklicken der Schaltfläche. Das gilt unabhängig davon, wie Sie eine Zeile in der Tabelle auswählen. Bisher musste man oft zweimal auf die Schaltfläche klicken, damit es funktionierte.
Auch die Öffnungsleistung aller klassischen Eigenschaftsdialoge in Zeichnungen wurde verbessert.
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP4 eingeführt.

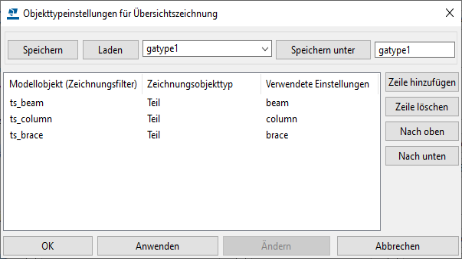

Verbesserung der Regelreihenfolge für Detaillierte Objekttypeinstellungen
Wenn beim Hinzufügen neuer Regeln zu Regelsätzen in der Detaillierten Objekttypeinstellung über die Schaltfläche Zeile hinzufügen eine Regel ausgewählt ist, wird die neue Regel nun nach der ausgewählten Regel eingefügt. Bisher wurde die neue Regel im Regelsatz immer an der letzten Stelle aufgeführt. Daraufhin musste die Regel mit den Schaltflächen Nach oben und Nach unten an die gewünschte Stelle im Regelsatz verschoben werden.
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP3 eingeführt.
Weitere Informationen über die Detaillierte Objekttypeinstellungen finden Sie unter Detaillierte Objekttypeinstellungen erstellen und anwenden.
Verbesserungen bei der Bemaßung
Verwenden von Gradians in Winkelbemaßungen
Sie können jetzt Gradians (Gön) anstelle von Grad in Winkelbemaßungen in Zeichnungen verwenden.
Beispielsweise ist es in Übersichtszeichnungen, in denen eine Brückenausrichtung mit der darunter liegenden Straße dargestellt ist, gängige Praxis, den Winkel dazwischen in Gradians anstelle von Grad anzugeben.
Im Eigenschaftenbereich für Winkelmaße, in der kontextabhängigen Symbolleiste, in den Eigenschaften für die Bemaßung von Übersichtszeichnungen und in den alten Dialogfeldern für Bemaßungseigenschaften gibt es nun neue Optionen für die Angabe in Gon:
Gonangaben an der Seite
Gradians am Winkelscheitelpunkt
Dreieck mit Gonangaben
Mit der neuen erweiterten Option XS_ANGLE_GRADIAN_SIGN kann das gewünschte Gonzeichen eingestellt werden. Der Standardwert ist "g". Diese erweiterte Option befindet sich in der Zeichnungseigenschaften Kategorie des Dialogfelds Erweiterte Optionen.
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP4 eingeführt.
Weitere Informationen zu Bemaßungseigenschaften finden Sie unter Bemaßungseigenschaften.
Maßlinien-Pfeilsymbole für Radialbemaßungen anpassen
Sie können nun die Maßlinien-Pfeilsymbole auch für Radialbemaßungen individuell anpassen.
Genauere Angaben zum Anpassen von Maßlinien-Pfeilsymbole finden Sie unter Maßlinien-Pfeilsymbole anpassen.
Verbesserungen bei der Stabgruppenbemaßung
Assoziative Bezeichnungen für Bezeichnungen
Das Tool Bemaßung Bewehrungsstabgruppe erstellt die Bezeichnungen nun als assoziative Bezeichnungen. Die BDAs in den Bewehrungsgruppenbezeichnungen werden nun automatisch aktualisiert, sobald die zugewiesenen Modellobjekte geändert werden.
Gleiche Bezeichnungen kombinieren
Mit der neuen Einstellung Gleiche Bezeichnungen kombinieren auf der Registerkarte Zusätzliche Bezeichnungen können Sie nun duplizierte Bezeichnungen in einer Bezeichnung gruppieren.
Bemaßung geneigte Stäbe in Bewehrungsstabsätzen
Es können jetzt geneigte Stäbe in Bewehrungsstabsätzen bemaßt werden.
Weitere Informationen über Bemaßung Bewehrungsstabgruppe finden Sie unter Bemaßung von Bewehrungsstabgruppe.
Bessere Erkennung kreisförmiger Löcher bei Lochbemaßung
Bei der Bemaßungsmethode Lochbemaßungen werden jetzt kreisförmige Löcher bei der Bemaßung auf Ansichtsebene besser erkannt. Regelmäßige Polygone mit mindestens 8 Punkten werden nun als kreisförmige Löcher erachtet. Ein Polygonschnitt mit abgerundeten Eckschnitten wird jetzt beispielsweise als rundes Loch erachtet.
Weitere Informationen zur Bemaßungen auf Ansichtsebene finden Sie unter Automatischer Bemaßungen auf Ansichtsebene hinzufügen.
Verbesserungen bei der Bemaßung von Oberflächenbehandlungen
-
Bei der Bemaßung auf Ansichtsebene werden jetzt von der Option Auf einer Linie kombinieren Nach Namen Oberflächenbehandlungen unterstützt.
-
Bei Filterbemaßungen können nun alle Konturblech-Eckpunkte einer polygon-förmigen Oberflächenbehandlung bemaßt werden. Dazu wählen Sie die Option Alle Punkte (die letzte Option) aus der Liste Bemaßung zu aus.
Verbesserungen bei Zeichnungsanmerkungen und -bezeichnungen
Assoziative Bezeichnungen mit übernommenen Werten hinzufügen
Ein neuer Befehl zum Hinzufügen von assoziativen Bezeichnungen, Mit übernommenen Werten, wurde hinzugefügt und ist in der Umgebung Default standardmäßig auf dem Menüband verfügbar. Mit diesem Befehl können Sie assoziative Bezeichnungen mit dem Wert erstellen, den Sie für die Führungslinie Einstellung in den Eigenschaften der assoziativen Schrift ausgewählt haben. Bei den anderen drei Befehlen für assoziative Bezeichnungen kann kein Wert für die Führungslinie Einstellung verwendet werden. Es wird immer der vordefinierte Wert verwendet, der für jeden Befehl definiert ist: Mit Führungslinie, Ohne Führungslinie oder Entlang Linie.
Der neue Befehl Assoziative Anmerkung mit übernommenen Werten hinzufügen wird standardmäßig verwendet, wenn Sie den Assoziative Bezeichnung hinzufügen Befehl aus dem Kontextmenü oder aus der Objektliste des Zeichnungseigenschaftenbereichs auswählen oder den Befehl eingeben Schnellstart.
Wenn der Befehl Mit übernommenen Werten nicht im Menüband angezeigt wird, können Sie ihn über den Menüband-Editor hinzufügen.
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP1 eingeführt.
Weitere Informationen zu assoziativen Bezeichnungen finden Sie unter Zeichnungen assoziative Anmerkungen hinzufügen.
Anpassung des Bezeichnungshintergrunds an den Bezeichnungsrahmen
Der Bezeichnungshintergrund ist nun genau an den Umgrenzungsrahmen angepasst, wenn die Option Deckend ausgewählt ist. Bisher bezog sich der Hintergrund nur auf den Text.
Jetzt:
Bislang:
Weitere Informationen zu den Eigenschaften von Bezeichnungen finden Sie unter Bezeichnungseigenschaften.
Assoziative Bezeichnungen für Bewehrungsgruppenbezeichnungen
Für Bewehrungsgruppenbezeichnungen werden nun assoziative Bezeichnungen verwendet. Die BDAs in den Bewehrungsgruppenbezeichnungen werden nun automatisch aktualisiert, sobald die zugewiesenen Modellobjekte geändert werden.
Weitere Informationen über Bewehrungsgruppenbezeichnung finden Sie unter Bewehrungsbezeichnungen mit Bewehrungsgruppenbezeichnungen hinzufügen.
Verbesserungen bei Biegeformskizzen
Neue Optionen zum Platzieren in Biegeformen für Bewehrung zeichnen
Mit Biegeformen für Bewehrung zeichnen können Sie nun die Biegeformen und Bezeichnungen in einem bestimmten Bereich platzieren, den Sie in der Zeichnung mit der neuen Option Position Benutzerdefinierte Position in ausgerichteten Blöcken auswählen. Bei dieser Option werden die Biegeformen und Bezeichnungen in dem gewählten Bereich spaltenweise verteilt. Alle Stäbe innerhalb einer Spalte sind standardmäßig vertikal ausgerichtet. Zum Auswählen des Bereichs klicken Sie auf die Schaltfläche Eine Blockposition picken. Benutzerdefinierte Position in ausgerichteten Blöcken ist nur bei der Auswahl der Erstellungsoption Biegeformskizze und Bezeichnung für Bewehrungsstab verfügbar. Mit dieser Option zum Platzieren können Sie die Biegeformen über die Option Ausrichtung auch horizontal platzieren: Option In die Horizontale drehen.
Weitere Informationen über den Einsatz von Biegeformen für Bewehrung zeichnen finden Sie unter Biegeformskizzen mit Biegeformen für Bewehrung zeichnen.
Biegeformskizzen spiegeln
Sie können jetzt mit den Eigenschaften für Biegeformskizzen über die neuen Optionen zum Spiegeln Biegeformskizzen in Bewehrungsbezeichnungen horizontal oder vertikal spiegeln:
Die Spiegelung ist in den Modi Ein Faktor und Zwei Faktoren verfügbar.
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP1 eingeführt.
Weitere Informationen über Biegeformskizzen finden Sie unter Biegeformskizzen in Bewehrungsbezeichnungen hinzufügen.

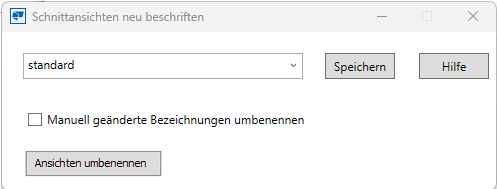

Verbesserungen bei der Neubeschriftung von Schnitt- und Detailansichten
Schnittansichten neu beschriften und Detailansichten neu beschriften wurden in Anwendungen umgewandelt. Bisher handelte es sich um Makros mit gewissen Einschränkungen. Für die Anwendungen gibt es ein neues Dialogfeld, in dem Sie Einstellungen speichern und laden und zudem auswählen können, geänderte Ansichtsbeschriftungen manuell neu zu beschriften. Manchmal waren Schnitt- und Detailansichtsbeschriftungen fehlerhaft. Jetzt erfolgen die Ansichtsbeschriftungen ordnungsgemäß.
Genauere Angaben zum Neubeschriften von Schnitt- und Detailansichten finden Sie unter Zeichnungsansichten ändern, anordnen und ausrichten
Verbesserungen im Generator für Bewehrungsmattenansichten
Genauere Angaben zum Erstellen von Mattenansichten in Zeichnungen finden Sie unter Bewehrungsmattenansichten erstellen.

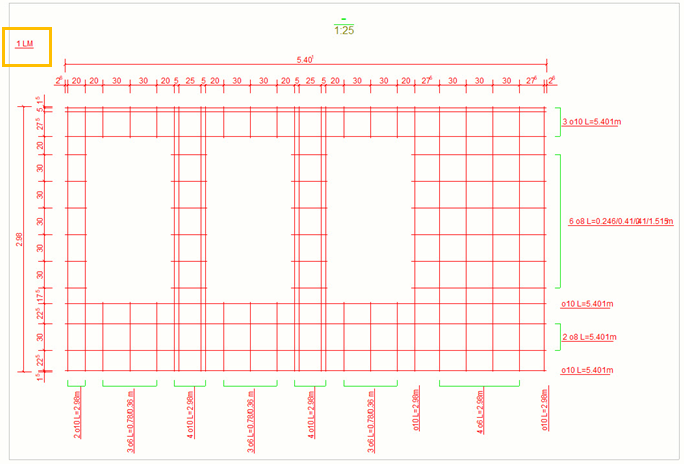

Mattenbezeichnung in der Ansicht hinzufügen
Mit der neuen Option Mattenbezeichnung im Dialogfeld Generator für Bewehrungsmattenansichten können Sie der Ansicht in der oberen linken Ecke eine Mattenbezeichnung hinzufügen. Die Optionen sind Keine und Mattenposition. Der Wert der Mattenposition besteht aus der Mattenpositionsnummer (ASSEMBLY. SERIAL_NUMBER) und dem Montageteilnamen (ASSEMBLY.NAME).
Diese Verbesserung wurde bereits mit der Version Tekla Structures 2024 SP1 eingeführt.
Neue Unterstützung von Befehlszeilenparameter
Sie können das Tool Generator für Bewehrungsmattenansichten jetzt über die Befehlszeile ausführen.
Mattenansichten in allen Ansichtstypen
Sie können jetzt in allen Ansichtstypen Mattenansichten erstellen, nicht nur in der Vorder- und Rückansicht. Zudem können Sie Mattenansichten in Übersichts- und Bauteilzeichnungen erstellen.
Änderung des Speicherorts der Schraffurmuster-Definitionsdatei
Die Definitionsdatei für Schraffurmuster hatch_types1.PAT wurde von \common\inp nach \common\system verschoben. Dadurch können Sie einfacher eigene Konfigurationsdateien mit XS_SYSTEM, XS_PROJECT oder XS_FIRM definieren. Die Reihenfolge für die Ordnersuche für Schraffurmuster entspricht jetzt der von allen anderen Einstellungsdateien: Modellordner, XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.
Verbesserungen der 2D-Zeichenbibliothek
Genauere Angaben über die 2D-Bibliothek finden Sie unter 2D-Bibliothek in Zeichnungen.
Neue Option zum separaten Skalieren von Text
Sie können jetzt mit der neuen Option Text skalieren im Menü Optionen die Schriftgröße beim Ändern des Detailmaßstabs einer Zeichnung sperren oder mit skalieren.

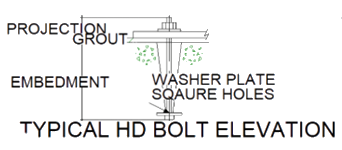

Vorher (Text nicht skaliert):

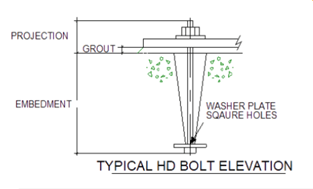

Nachher (mit Text skalieren):
Sonstige Verbesserungen bei 2D-Details
- Details können jetzt ordnungsgemäß wie in der Anleitung beschrieben skaliert werden.
- Der Detailmaßstab ist jetzt korrekt, wenn Sie ein Detail in eine vorhandene Ansicht einfügen oder es im Papierbereich platzieren, ohne dass dafür eine neue Ansicht erstellt werden muss.
- In Details werden Farben jetzt ordnungsgemäß angezeigt.
- Bezeichnungen, Bemaßungen, Texte und Symbole werden jetzt ordnungsgemäß skaliert.
- Bilder werden nun auch unterstützt.
- Rich-Text wird jetzt unterstützt und kann von Rich-Text-Feldern ordnungsgemäß skaliert werden.
- Probleme mit Textführungslinien wurden behoben.
- Bogenmaße in Details aus der 2D-Bibliothek funktionieren jetzt ordnungsgemäß.
- Beim Einsatz des Befehls Rückgängig nach dem Befehl Linien kombinieren trat ein kritischer Fehler auf. Dieses Problem wurde nun behoben.
- Details aus älteren Tekla Structures-Versionen werden jetzt ordnungsgemäß erkannt und verursachen keine Skalierungsprobleme mehr.
- Der Textmaßstab ist jetzt nun auch in alten Details korrekt.
