Die Klonfunktion wurde ebenfalls für bessere automatische Ergebnisse optimiert. Dadurch bleiben die Fertigungszeichnungen bei Projektaktualisierungen stabiler.

Die am besten passenden Zeichnungsvorlagen für Einzelteilzeichnungen (W)

Durch Intelligentes Erstellen können jetzt auch für die ausgewählten Einzelteile die am besten passenden Zeichnungsvorlagen vorgeschlagen werden.

Bislang wurden die am besten passende Zeichnungsvorlagen nur für Montageteile und Bauteile vorgeschlagen.

Die am besten geeigneten gespeicherte Einstellungen für alle Fertigungszeichnungstypen (A, C, W)

Durch Intelligentes Erstellen können Sie jetzt nach den am besten passenden gespeicherten Zeichnungseinstellungen für einzelne ausgewählte Teile, Montageteile und Bauteile suchen. Intelligentes Erstellen sucht zunächst nach der am besten passenden Zeichnungsvorlage. Wenn eine gefunden wird, werden die zum Erstellen der Vorlage verwendeten gespeicherten Einstellungen übernommen. Wenn diese nicht gefunden werden, werden die am besten passenden gespeicherten Einstellungen basierend auf dem Objektnamen verwendet. Werden keine am besten passenden Übereinstimmungen gefunden, kommen die angewendeten Einstellungen zum Einsatz. Nach den gespeicherten Einstellungen wird in den Umgebungs-, Modell-, Firmen-, Projekt- und Company-Ordnern gesucht.

Bisher wurde nur die am besten passende Zeichnungsvorlage vorgeschlagen.

Schnelle Erstellung von Zeichnungen mit den neuen Schaltern für intelligentes Erstellen

In Tekla Structures 2025 können Sie reibungslos zwischen verschiedenen Erstellungsmethoden für unterschiedliche Modellobjekte und Zeichnungstypen wechseln. Die Erstellungsmethoden sind jetzt als Schalter im Menüband Fertigungszeichnung erstellen und im Dialogfeld Überprüfen der Erstellung zur Verfügung. Jetzt werden die verfügbaren und ausgewählten Methoden deutlich voneinander unterschieden.

Im überarbeiteten Menüband Fertigungszeichnung erstellen mit den neuen Schaltern ist standardmäßig der Schalter Vorlagenempfehlung aktiviert:

So sieht das Dialogfeld Überprüfen der Erstellung mit neuen Schaltern aus:

• Zum Erstellen von Zeichnungen wählen Sie die Modellobjekte aus, aktivieren im Menüband Fertigungszeichnung erstellen Überprüfen der Erstellung und wählen dann den gewünschten Schalter für Intelligentes Erstellen. Dann klicken Sie auf den Befehl Fertigungszeichnung erstellen. Im Dialogfeld Überprüfen der Erstellung verfeinern Sie die Auswahl und klicken auf Erstellen, sobald Sie fertig sind.

• Zum Ändern der Erstellungsmethode Intelligentes Erstellen klicken Sie auf einen anderen Schalter in der Spalte Intelligentes Erstellen. Die Auswahl in der Spalte Erstelle von ändert sich entsprechend, und in den eingeblendeten Informationen wird die ausgewählte Erstellungsmethode angegeben.

  Spalte Intelligentes Erstellen	Spalte Erstelle von
  Vorlagenempfehlung	Template drawing name Bei der Vorlagenempfehlung wird je nach der Produktgeometrie und den Eigenschaften nach der am besten passenden Zeichnungsvorlage gesucht. Standardmäßig ist die Option Intelligentes Erstellen eingestellt. Wenn eine Zeichnung anhand einer Zeichnungsvorlage erstellt wurde, wird in der neuen Spalte im Dokument-Manager Klonquelle die Zeichnung angegeben, die als Zeichnungsvorlage diente.
  Einstellungsempfehlung	Settings file name Die Einstellungsempfehlung sucht zunächst nach der am besten passenden Zeichnungsvorlage und wendet die beim Erstellen der Vorlage gespeicherten Einstellungen an, sobald eine solche gefunden wurde. Wenn diese nicht gefunden werden, werden die am besten passenden gespeicherten Einstellungen basierend auf dem Objektnamen verwendet.
  Manuelle Auswahl	Applied settings Bei der manuellen Auswahl werden standardmäßig die angewendeten Einstellungen verwendet.

• Wenn zu Beginn des Projekts keine Zeichnungsvorlagen oder keine passenden Vorlagen verfügbar sind, können Sie über die Vorlagenempfehlung das System veranlassen, automatisch nach einer passenden gespeicherten Einstellung zu suchen.

  Bisher konnte Intelligentes Erstellen zu Projektbeginn keine Erstellungsquelle empfehlen, und es mussten die Quelleinstellungen manuell in der Liste Einstellungen im Dialogfeld Überprüfen der Erstellung ausgewählt werden.

• Wird keine übereinstimmende Zeichnungsvorlage gefunden, sucht das System automatisch nach den am besten passenden gespeicherten Einstellungen. Werden keine übereinstimmenden gespeicherten Einstellungen gefunden, werden die angewandten Einstellungen empfohlen.

Empfehlung der drei am besten passenden Übereinstimmungen

Intelligentes Erstellen führt jetzt bis zu drei der am besten passenden Zeichnungsvorlagen und der am besten passenden gespeicherten Einstellungen für die ausgewählten Modellobjekte auf.

Die drei am besten passenden Zeichnungsvorlagen:

Die drei am besten passenden gespeicherten Einstellungen:

Bisher wurde immer nur eine am besten passende Zeichnungsvorlage vorgeschlagen.

Neue Vorschau für Zeichnungsvorlagen

Anhand der neuen Zeichnungsvorschau können Sie besser beurteilen, welche der vorgeschlagenen Zeichnungsvorlagen den Anforderungen am ehesten entspricht. Zum Anzeigen der Vorschau muss ein Schnappschuss der Vorlagenzeichnung gespeichert sein. Auch Zeichnungsvorlagen anderer Modellen können als Vorschau angezeigt werden, damit Sie ohne Öffnen des Modells einen Einblick in die Zeichnungsvorlagen erhalten.

• Zur Anzeige der Vorschau fahren Sie mit der Maus über das Symbol in der Spalte Erstelle von für die jeweilige Zeichnungsvorlage.
• Zum Vergrößern der Vorschau im Schnappschussfenster klicken Sie auf das Symbol .

  Vorschau:

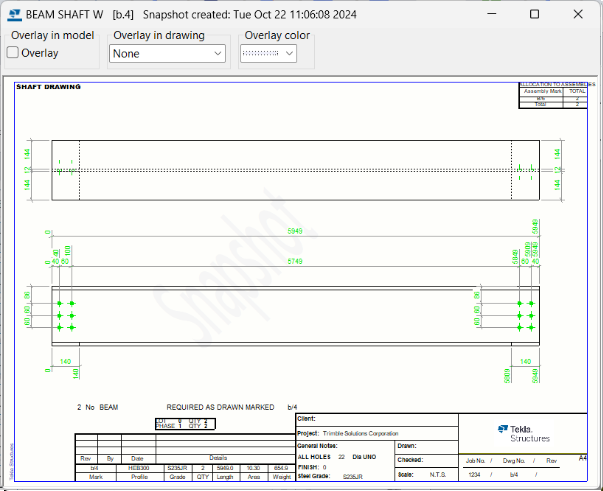

  Schnappschussfenster:



Einstellungsdateien können nicht als Vorschau angezeigt werden, da es sich nicht um Zeichnungen handelt.

Sonstige Verbesserungen im Dialogfeld Überprüfen der Erstellung

• Es können jetzt mehr Modellobjekte der Objektliste im geöffneten Dialogfeld Überprüfen der Erstellung hinzugefügt werden. Hierzu wählen Sie die gewünschten Objekte im Modell aus und klicken auf die neue Schaltfläche Ausgewählte Objekte hinzufügen. Die Optionen zur Zeichnungserstellung für die neuen Objekte werden umgehend empfohlen. Zum Löschen von Objekten aus der Objektliste wählen Sie die Objektzeile aus und klicken auf die neue Löschschaltfläche .

• Im Dialogfeld Überprüfen der Erstellung wird jetzt die Schaltfläche Erstellen deaktiviert, wenn keine Objekte ausgewählt sind oder die Auswahl ungültig ist.
• Im Dialogfeld Überprüfen der Erstellung sind die bereits mit Zeichnungen ausgestatteten Objekte jetzt mit dem Statussymbol in der Spalte Erstellen und einem Tooltip zur Anzeige der bereits vorhandenen Zeichnung versehen.
