Neue Schnittfelder zur genaueren Betrachtung von Punktwolken, Referenzmodelldetails und Modelldetails in Modellansichten
Mit den neuen Schnittfeldern können Sie sich in Tekla Structures 2025 auf einen bestimmten Bereich des Modells konzentrieren und das restliche Modell ausblenden.
Mit Schnittfeldern können Sie sich auf die erforderlichen Details im Modell zu konzentrieren, ohne mehrere Schnittebenen erstellen zu müssen. Mit nur einem Klick können Sie den Bereich im Modell für genauere Betrachtung vom Rest trennen. Pro Modellansicht können Sie ein Schnittfeld erstellen.
Mit Schnittfeldern können Sie Folgendes tun:
- durch Picken eines Punktes im Modell ein Schnittfeld um einen größeren Bereich des Modells herum anlegen, (Standardmäßig beträgt die Größe eines Schnittfelds 5000 mm × 5000 mm × 5000 mm.),
- ein Schnittfeld um ein ausgewähltes Objekt im Modell erstellen.
Außerdem können Sie Schnittebenen und Schnittfelder jetzt erstellen, um lediglich Refefrenzmodellobjekte und Punktwolken zu schneiden, indem Sie das Kontrollkästchen Nur Referenzobjekte ausschneiden in aktivieren oder den Befehl im Schnellstart suchen. Bei Auswahl dieser Option werden die programmeigenen Tekla Structures-Objekte nicht ausgeschnitten. Bei deaktiviertem Kontrollkästchen werden in allen Ansichten alle Objekte durch Schnittebenen und Schnittfelder beschnitten.
Durch die neue Option Nur Referenzobjekte ausschneiden wird die bisher verwendete erweiterte Option XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE ersetzt.
ein Schnittfeld um einen gepickten Punkt herum erstellen.
- Klicken Sie in der Registerkarte Ansicht auf oder suchen Sie den Befehl unter Schnellstart.
- Picken Sie im Modell den Mittelpunkt für das Schnittfeld.
Das Schnittfeld wird erstellt. Die Schnittfeldachse entspricht der Arbeitsebene.
- Zum Ändern der Position des Schnittfelds picken Sie einen neuen Mittelpunkt für das Schnittfeld.
- Um das Erstellen eines Schnittfelds zu beenden, drücken Sie Esc.
- Zum Anpassen der Größe des Schnittfeldes, wählen Sie es aus.

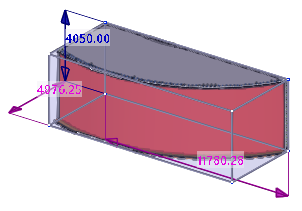

Das Schnittfeld wird mit Griffen für die direkte Änderung angezeigt.
- Ziehen Sie an den verschiedenen Griffen oder ändern Sie die Werte der Bemaßung.
Schnittfeld um ein ausgewähltes Objekt herum erstellen
Neben Schnittfeldern in Standardgröße können Sie ein Schnittfeld um ausgewählte Teile, Montageteile, Schrauben, Bewehrungen, Referenzmodelle, Referenzobjekte oder Gebäude bzw. Räume der Gebäudehierarchie herum erstellen. Im Schnittfeld wird daraufhin nur das ausgewählte Objekt eingeblendet.
- Wählen Sie im Modell das mit dem Schnittfeld zu versehende Objekt aus.
- Wählen Sie nach Drücken der rechten Maustaste Schnittfeld erstellen aus.
Das Schnittfeld wird um das ausgewählte Objekt herum erstellt. Die Ausrichtung des Schnittfelds entspricht dem Koordinatensystem des ausgewählten Objekts.
- Zum Anpassen der Größe des Schnittfeldes, wählen Sie es aus.
Das Schnittfeld wird mit Griffen für die direkte Änderung angezeigt.
- Ziehen Sie an den verschiedenen Griffen oder ändern Sie die Werte der Bemaßung.
