Auto-Bewehrungsstoß

Mit der neuen Detaillierungskomponente können Sie mit Bewehrungsstößen lange Stäbe in Bewehrungsstabsätzen unterteilen, damit die Stäbe die Lieferlänge nicht überschreiten.

Konsolen und Aussparungen (82)

Auf der Registerkarte Konfiguration gibt es die neue Einstellung Aussparungsteile im Bauteil, in der die Klasse oder der Name der Bauteilteile definiert werden kann, die von durch die Teile verlaufende Konsolen oder Aussparungen gemieden werden sollen.

Einbauanker (008)

Auf der Registerkarte Erweitert können Sie jetzt in der Einstellung Bewehrungen in SP einbeziehen auswählen, ob das Gewicht der Bewehrung im Bauteil bei der Berechnung des Schwerpunkts berücksichtigt werden soll.

Längsbewehrung Randeinfassung (62)

Auf der Registerkarte Randstäbe können Sie über eine neue Einstellung auswählen, entweder eine Gruppe aus mehreren Randstäben mit einer spezifischen Betondeckung oder eine einzelne Randstabgruppe mittig im Teil zu erstellen.

Lochbewehrung für Platten und Wände (84)

Auf der Registerkarte Randstäbe kann nun die Erstellung der Randstäbe auf den beiden Seiten des Lochs separat voneinander verwaltet und deren Länge definiert werden.

Stabstahlverlegung 1-achsig in Fläche (70)

Auf der Registerkarte Parameter können Sie jetzt anhand der Optionen Schnitte ignorieren, Schnittklasse und Schnittbezeichnung definieren, welche Stäbe geschnitten und welche Schnitte ignoriert werden sollen.

Mattenstäbe, Mattenstäbe nach Bereich

Auf der Registerkarte Stoß können Sie nun mit der neuen Option für Anordnung der Restlängen asymmetrische Stöße mit einem kurzen Stab auf der rechten Seite auswählen.

Rechteckige Stützenbewehrung (83)

Auf der Registerkarte Stabenden können Sie nun Kröpfmaße für Eckstäbe und Seitenstäbe separat definieren.

Bewehrte Betontreppe (95)

• Auf den Registerkarten der Stäbe C, D, E, G und K können jetzt Kommentare und Namen für die Zusatzstäbe definiert werden.

• Auf der Registerkarte Stab H können nun Abstand sowie Versätze am Anfang bzw. Ende der oberen und unteren Stäbe separat definiert werden.

Auflager mit Dorn (75)

Beim Erstellen von Muttern können diese nun als Polygon- oder Trägertyp mit Profil definiert werden.

Schweißnahtpräfixe für Stahlkomponenten

Sie können jetzt im Dialogfeld Schweißnähte Präfixe für Schweißnähte an der vorderen und hinteren Kante für Stahlkomponenten definieren. Früher konnten Präfixe nur im Eigenschaftenbereich definiert werden.

Firststoß Typ 2 (106)

Auf der Registerkarte Löcher können nun Verzinkungslöcher erstellt werden.

Fußplatte (1004)

Auf der Registerkarte Ankerstäbe können Sie nun die Montageteilpositionsnummer für Blechscheiben definieren.

Fußplatte (1004), Versteifte Fußplatte (1014), Fußplatte Typ 6 (1016), Fußplatte (1042), U.S.-Fußplatte (1047), Runde Fußplatten (1052) und Fußplatte konische Stütze (1068)

• Der Bauteiltyp für Mörtel ist nun Ortbeton.

• Auf der Registerkarte Ankerstäbe kann jetzt der Spalt zwischen der Fußplatte und der über der Fußplatte erstellten Mutter oder Scheibe definiert werden.

• Ein neuer Ankerstabtyp ermöglicht es, bestimmte BDAs aufzuführen, bei denen der Fußplattenkomponente Ankerstabobjekte oder Fußplattenobjekte hinzugefügt wurden. Bei der Abfrage der Ankerstabobjekte mit solchen Fußplattenkomponenten werden die BDA-Werte als Listeneintrag für Folgendes angezeigt: RodSize, RodMaterial und EmbedmentThickness.

Lasche geschraubt Typ 6 (129), Lasche geschraubt Typ 4 (184) und Lasche geschraubt Typ 5 (185)

Für das Steifenblech und die Lasche können jetzt separate Schweißnähte verwendet werden.

Geschraubtes Knotenblech (11), Rohr-Knotenblech (20) und Verband geschraubt Typ 3 (62)

Auf der Registerkarte Abbildung kann jetzt bei durch das Hauptteil verlaufende Knotenblechen die Abmessung der Knotenblechverlängerung ab der gegenüberliegenden Seite definiert werden.

Geschraubtes Knotenblech (11), Kreuzung (30), Voute (40), Laschenstoß Typ 7 (77), Stirnplatte (101), Stirnplatte mit kompensierten Flanschblechen (111), Anschluss (119), Winkel (141), Zweiseitiger Winkel (143) und Lasche geschraubt Typ 1 (146)

• Auf den Registerkarten für Schrauben können Sie nun einen Kommentar zur Schraube definieren.

• Auf den Registerkarten für Schrauben wurde der Schraubenkommentar durch die Anmerkung ersetzt.

Geschraubt Knotenblech (196) und Laschenstoß Typ 8 (175)

• Sie können nun die Oberflächenbehandlung für alle Teile definieren.

• Zudem können Sie auch die Klassen aller Teile definieren.

Lasche geschraubt Typ 13 (134)

• Sie können nun die Oberflächenbehandlung für alle Teile definieren.

• Auf der Registerkarte Flanschbleche können Sie nun in der neuen Einstellung Sind Schweißvorb. erforderlich auswählen, ob Polygonschnitte für die Schweißnahtvorbereitung erstellt werden sollen.

Built up Kasten (S6)

Die Distanzstückplatzierung erfolgt nun auf ähnliche Weise wie die Registerkarte Diagonalplatzierung.

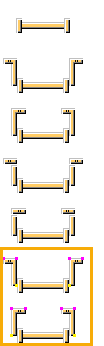

Steigleiter (S60)

• Beim Erstellen des Korbs mit dem rechten oder linken Stufentyp können Sie auf der Registerkarte Korb nun die Längenprojektion der vertikalen Stäbe definieren.

• Auf der Registerkarte Korb gibt es einen neuen O-Typ-Bügel, mit dem Bügel auf der Innenseite der Wangen erstellt werden.



• Auf der neuen Registerkarte Ankerstäbe können Sie nun definieren, ob Schrauben oder benutzerdefinierte Komponenten als Anker verwendet werden sollen.

• Auf der Registerkarte Stützauflager können Sie nun wählen, ob die hinteren Lager als Polyträger erstellt werden sollen.



Winkel (141), Zweiseitiger Winkel (143)

Konsolenwinkel können jetzt auch dann erstellt werden, wenn die dafür verwendeten Komponenten für Verbindungen zwischen Trägern verwendet werden.

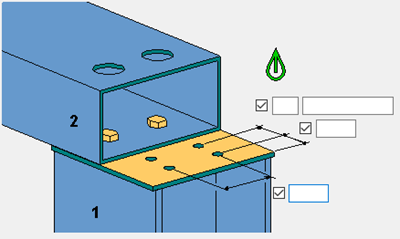

Hohlprofilanschluss Typ 2 (100)

Sie können jetzt mehrere Schraubenreihen definieren.

Verband geschraubt (62), Eckverband geschweißt Typ 2 (63)

Auf der Registerkarte Verbandsverb. können Sie jetzt das geschraubte Hauptteil für das L Profil oder das Knotenblech für die Blechverbindung definieren.

Stegblech (1022)

Beim Definieren von 0.0 als Wert für den Lochdurchmesser auf der Registerkarte Stegblech wird kein Loch erstellt.

Stirnplatte (29)

Sie können nun Verzinkungslöcher in der Stirnplatte auf der neuen Registerkarte Löcher erstellen.

Stirnplatte (101) und Stirnplatte mit kompensierten Flanschblechen (111)

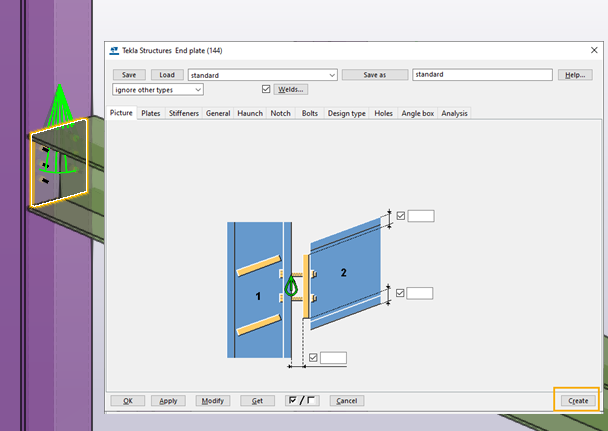

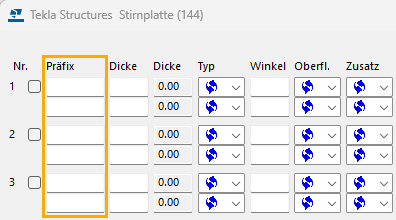

Stirnplatte (144)

Auf der Registerkarte Bleche können Sie nun definieren, ob unter der Stirnplatte eine Konsole erstellt werden soll. Die Konsole wird erstellt, wenn Sie eine Dicke für das Blech definieren.

Geländer Typ 1 (1024)

Auf der Registerkarte Teile können Sie nun definieren, ob die Fußplatte als Blech oder als Träger mit einer bestimmten Profil erstellt werden soll.

Voute (40)

Auf der Registerkarte Füllbleche können Sie nun den horizontalen Versatz zwischen den oberen und den unteren Schraubenblechen für die linke und rechte Seite definieren.

Stirnplattenstoß Typ 1 (14)

Auf der Registerkarte Teile können Sie nun unter Bleche zentriert platzieren auswählen, ob die Bleche zentriert zum Verbindungsursprung erstellt werden sollen.

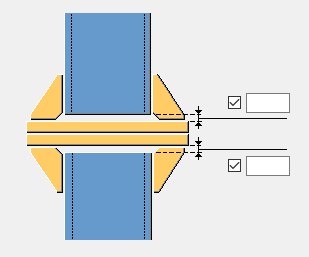

Trägerlager Typ 3 (162)

Auf der Registerkarte Stabilisator können Sie nun vertikale Versätze zwischen vorderen und hinteren Stabilisatorplatten separat voneinander definieren.

Trägerlager Typ 2 (161), Trägerlager Typ 3 (162)

Auf der Registerkarte Teile können Sie jetzt definieren, ob Steifen unter der Kopfplatte erstellt werden sollen.

Trägerlager Typ 4 (163)

Bei der Auswahl der Erstellung der Konsolen aus zwei Blechen können Sie auf der Registerkarte Konsole nun die vertikalen Eckschnitte für vertikale Bleche und die Abmessungen definieren.

JP Lasche geschraubt Typ 5 (185)

Sie können jetzt Vouten-Bleche auf der Registerkarte Voute erstellen.

Steigleiter (S35)

Auf der Registerkarte Abbildung gibt es einen neuen O-Typ-Bügel, mit dem Bügel auf der Innenseite der Wangen erstellt werden.

L-Profil Sockel Detail (1020)

Auf der Registerkarte Schrauben können Sie nun die Eindringtiefe der Schraube, die Langlöcher, die Anzahl der Schrauben sowie die Schraubenabstände auf der Fußplatte definieren.

Laschenstoß Typ 8 (175)

Auf der Registerkarte Teil können Sie nun die Montageteil-Positionsnummer und die Eigenschaft Klasse für Teile definieren. Eckschnitte können auf der neuen Registerkarte Parameter definiert werden.

Geländer Typ 3 (S84)

Auf der Registerkarte Teile können Sie nun definieren, ob die Fußplatte als Blech oder als Trägerprofil erstellt werden soll.

Stirnplatte Steg Typ 2 (65)

Auf der Registerkarte Parameter können jetzt an allen vier Ecken der Lasche Eckschnitte erstellt werden.

Geländer (Ebene-Ebene) (90)

Auf der Registerkarte Parameter können Sie nun auswählen, ob Geländer nun als Polyträger erstellt werden sollen.

Geländer (S77)

• Auf der Registerkarte Geländer gibt es die neue Einstellung Gehäuse ausschließen. Darüber können Sie auswählen, ob zwischen dem Gehäuse und dem ersten oder letzten Pfosten eine Verbindung erstellt werden soll.

• Die mittleren Geländerlauflängen am ersten und letzten Pfosten werden jetzt nur auf einer Seite des Pfostens geschnitten.

Stirnplattenstoß Typ 2 (124)

• Auf der Registerkarte Parameter können Sie jetzt unterschiedliche Schweißnahtspalte für Haupt-und Nebenteil definieren.



• Auf der Registerkarte Teile können nun Ringbleche erstellt werden.

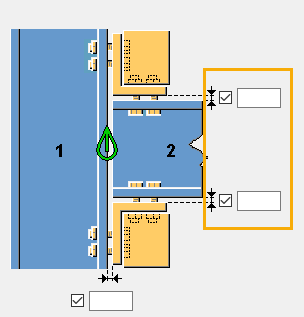

Konsolenverbindung Typ 1 (52), Konsolenverbindung Typ 2 (54), Konsolenverbindung Typ 3 (59) und Konsolenverbindung Typ 4 (57)

Auf der Registerkarte Abbildung können jetzt separat vertikale Versätze für die obere und untere Konsole definiert werden.

Auf der Registerkarte Nebenteilschrauben können die Schrauben nun in zwei Schraubengruppen aufgeteilt werden. Standardmäßig werden Schrauben als eine Schraubengruppe erstellt.

Konsolentyp 9 (73)

Auf der Registerkarte Parameter können nun drei unterschiedliche Arten von Ausklinkungsschnitten für das Nebenteil spezifiziert werden.

Eck-Stützenkopf Typ 1 (37) und Stützenkopf Typ 1 (39)

Auf der Registerkarte Schrauben können jetzt Schrauben gelöscht werden.

Laschenstoß Typ 7 (77)

Mit Schweißnaht 8 können jetzt Schweißnähte zwischen den Haupt- oder Nebenteil- und den internen oder externen Flanschblechen erstellt werden.

Treppe Typ 1 (S71)

Es können jetzt mehrere horizontale Abstände zwischen Schrauben in der Datei steps.dat spezifiziert werden. Option l unterstützt nun die Angabe mehrerer Abstände in eckigen Klammern.

Pfostenseitenprofil (87) und Treppenfuß Typ 4 (1043)

Auf der Registerkarte Schrauben können Sie nun die Verschraubungsrichtung definieren.

Pfosten Typ 1 (S76)

• Pfosten können jetzt als benutzerdefinierte Komponenten erstellt werden.

• Für den ersten Pfosten kann jetzt eine zusätzliche Höhe definiert werden. Früher wurde für den ersten und den letzten Pfosten der gleich Wert verwendet.

Versteifte Stirnplatte (1014), Fußplatte Typ 6 (1016), Einfache Fußplatte 2 (1031), Treppenfuß Typ 2 (1038), Treppenfuß Typ 3 (1039), Fußplatte (1042), Treppenfuß Typ 4 (1043), Eck-Stützenkopf Typ 3 (1044), US-Fußplatte (1047), Runde Fußplatte (1052), Fußplatte (1053), Fußplatte Typ 8 (1066) und Fußplatte für konische Stütze (1068)

Auf den Registerkarten für Schrauben können Sie nun einen Kommentar zur Schraube definieren.

Versteifte Stirnplatte (27)

• Auf der Registerkarte Parameter können Sie jetzt den Laschenversatz ab Stegachse Nebenteil und den Steifenversatz ab Lasche definieren.



• Auf der Registerkarte Teile können nun Höhe, Breite und Klasse von Futterblechen definiert werden.

Versteifte Stirnplatte (27), Konsole Typ 3 (28), Eck-Stützenkopf (37), Stützenkopf (39), Voute (40), Stirnplatte Steg Typ 2 (65), Winkel (141), Zweiseitige Stirnplatte (142), Kopfplatte (144) und Steife (1003)

Der Standardwert für Eckschnitte wurde bisher auf die nächsten 5 mm gerundet. Jetzt ist standardmäßig der Radius des Profil als Wert eingestellt.

Steifen (1003)

Für Steifen kann jetzt auf der Registerkarte Teile die Eigenschaft Oberfläche definiert werden.

Coup (119)

• Auf der neuen Registerkarte Oberes/unteres Blech können Sie nun den Winkel zwischen der oberen und unteren vorderen Steife und dem Horizont definieren. Früher konnte nur der untere Winkel definiert werden. Bei Schrägungen oder Neigungen kann der Winkel nicht definiert werden.

• Auf der Registerkarte Abbildung können Sie nun die obere und untere Blechbreite definieren.

Mast 1 Diagonale (87)

Auf der Registerkarte Schrauben können Sie jetzt den Lochtyp, die Drehung von Langlöchern und das Teil spezifizieren, in dem Langlöcher erstellt werden sollen.

Verband geschweißt Typ 1 (22), Einfache Scherplatte (35), Scherplatte an Rundstütze (47), Scherplatte Aufbau T (69) und An oberen Flansch verschweißt (147)

Auf der Registerkarte Schrauben können Sie nun die Verschraubungsrichtung definieren.

Rohr-Knotenblech (20)

• Auf der Registerkarte Verbandsverb. können jetzt am Verbindungsblech auch auf der dem Verband zugewandten Seite des Verbindungsblechs Eckschnitte erstellt werden.



• Auf der Registerkarte Knotenblech können nun für die an einer Stütze erstellten Knotenbleche vier Eckschnitte erstellt werden.

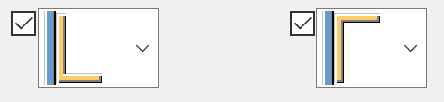

Zweiseitiger Winkel (143)

Auf der Registerkarte Teile gibt es jetzt zwei neue Typen von Sicherheitsverbindungen, deren Kanten durch Winkel mit Eckschnitten versehen werden.

Zweiseitige Stirnplatte (142)

Auf der Registerkarte Einschnitt kann mit der neuen Option für Ausklinkungsgröße die Größe ab Kante Hauptträgerflansch und ab Außenkante Hauptträgeroberflansch gemessen werden.

US-Fußplatte (1047)

Auf der Registerkarte Parameter wurde die Option zur Wahl zwischen Schrauben und Löchern entfernt.

Eck-Stützenkopf Typ 3 (1044)

• Auf den Registerkarten Steifen und Steifen 2 können Sie jetzt für Polygondrehung und Drehwinkel der Steife definieren und die Form- und die Eckschnitttypen der linken und rechten Steife separat einstellen.

• Sie können nun für alle Teile der Komponente die Eigenschaft Klasse definieren.

• Auf der Registerkarte Ankerstäbe kann jetzt das Präfix für die Montageteilposition und die Startnummer für das Ankerprofil definiert werden.

Fußplatte Typ 6 (1016)

Der untere Eckschnitt der Stegsteife kann jetzt auch bei geneigten Steifen erstellt werden.

Träger anpassen Typ 5 (123)

Auf der Registerkarte Eckschnitte ist nun ein neuer Eckschnitttyp für Eckschnitte an Nebenträgerstegen verfügbar.

Schweißnahtvorbereitung (44)

Auf der Registerkarte Parameter sind jetzt zwei neue Eckschnitttypen für Eckschnitte an Nebenträgerstegen verfügbar.

Geschweißtes Knotenblech (10)

Auf der Registerkarte Verbandsverb. können Sie jetzt wahlweise eine gerundete Ausklinkung in Nebenteilen erstellen.

Windverband (S55) und Vertikaler Verband (S56)

Auf der Registerkarte Parameter können Sie nun die Eigenschaft Klasse für die Unterverbindungen zum Verbinden von diagonalen Streben und Riegeln definieren.

Holzpfettenauflager (15)

Auf der Registerkarte Teile können Sie nun Umkehroptionen für die an die kürzere Seite des Hauptteilprofils zu schweißende L-Position auswählen.

Treppe Typ 2 (S72) und Treppe Typ 3 (S73)

Sie können nun die Oberflächenbehandlung für alle Teile definieren.

Eckverband geschraubt Typ 6 (60)

• Mit Schweißnaht 8 kann nun eine Schweißnaht zwischen dem Abschluss- und dem Knotenblech erstellt werden.

• Auf der Registerkarte Knotenblech kann jetzt der lichte Abstand zwischen Knotenblech und Verbindungsblechen bzw. Winkeln definiert werden.



Eckverband geschraubt Typ 4 (58), Eckverband geschraubt Typ 5 (59) und Eckverband geschraubt Typ 6 (60)

Auf den Registerkarten Knotenblech Verbindung 1 und Knotenblech Verbindung 2 sowie auf der Registerkarte Knotenblech Schrauben 1 können Sie nun wahlweise das Knotenblech oder den Winkel (das L-Profil) als Komponentenhauptteil für die Schrauben einstellen.

Treppe Typ 4 (S74)

Auf der Registerkarte Treppe Typ 4 kann jetzt ein Stufenprofilpräfix definiert werden.

Einbauanker (8)

Sie können jetzt längere Dateipfade mit bis zu 256 Zeichen in das Feld Konfigurationsdatei durchsuchen auf der Registerkarte Platzierung eingeben. Bisher betrug die maximale Pfadlänge 80 Zeichen.

Tekla Structures Service Pack 1

Bewehrte Betontreppe (95)

Es ist jetzt möglich, Stab-L-Bewehrungen zu verwenden, um alle von der Komponente erstellten Stufen zu verstärken. Bisher betrug die maximale Anzahl der zu bewehrenden Stufen 34.

Tekla Structures Service Pack 1

Fußplatte (1004), US-Fußplatte (1042)

Es kann jetzt eine Klasse für den Mörtel auf der Registerkarte Ankerstäbe spezifiziert werden.

Tekla Structures 2024 Service Pack 3

Lasche geschraubt Typ 5 (185), JP Lasche geschraubt Typ 5 (185)

Sie können nun den unteren Eckschnitt des Registerkartenblechs auf der Registerkarte Bleche definieren.

Tekla Structures Service Pack 1

Versteifte Stirnplatte (27)

Auf der Registerkarte Teile können Sie jetzt in der Einstellung Polygonschweißnaht verwenden auswählen, ob eine Polygonschweißnaht verwendet werden soll, wenn der Abstand zwischen der oberen oder unteren Stirnplatte und dem Trägerflansch weniger als 2 mm beträgt.

Tekla Structures 2024 Service Pack 5

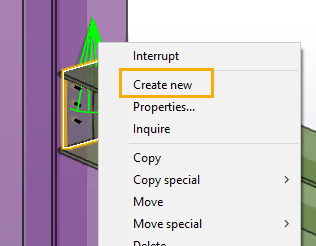

Steifen (1003)

Sie können jetzt auf der Registerkarte Parameter auswählen, ob die Komponente nach als Komponenten- oder Schweißteile erstellten Eingabeteilen suchen soll.

Tekla Structures Service Pack 3

Coup (119)

• Auf der Registerkarte Abbildung können Sie jetzt die Größe des Stummels als Abstand zwischen der Mittellinie des Hauptteils und der äußeren Kante der ersten Stirnplatte festlegen.

• Auf der Registerkarte Abbildung können Sie jetzt den Versatz der oberen und unteren Platte vom Steg des Hauptteils definieren.

• Sie können nun den vertikalen Versatz auf der Registerkarte Teile definieren.

Tekla Structures Service Pack 1

Rohr-Knotenblech (20)

• Auf der Registerkarte Knotenblech gibt es eine neue Einstellung zum Erstellen von Eckschnitten. Sie können jetzt vier Eckschnitte am Knotenblech erstellen, wenn das Knotenblech zwischen den Flanschen des Hauptteils erstellt wird. Bisher konnten Sie zwei Eckschnitte erstellen.

• Bisher wurden die Eckschnitte am Knotenblech nur erstellt, wenn die Verbindung an einem Nebenteil verwendet wurde. Dieses Problem wurde behoben, und Eckschnitte werden auch für mehr als ein Nebenteil erstellt.

Tekla Structures Service Pack 1
