Änderungen bei den erweiterten Optionen in Tekla Structures 2025
Mit Tekla Structures 2025 werden einige neue erweiterte Optionen eingeführt, während andere erweiterte Optionen mittlerweile veraltet sind. Außerdem wurde die Funktionalität einiger der erweiterten Optionen geändert.
Sie können die erweiterten Optionen nutzen, um Tekla Structures so zu konfigurieren, dass es Ihrer Arbeitsweise entspricht oder bestimmte Projektanforderungen oder Industriestandards erfüllt. Sie können die Werte der erweiterten Optionen im Dialogfeld Erweiterte Optionen oder in den Initialisierungsdateien ändern.
Neue erweiterte Optionen
XS_ANGLE_GRADIAN_SIGN
Mit der erweiterten Option XS_ANGLE_GRADIAN_SIGN stellen Sie das gewünschte Gonzeichen für die Winkelmaße in Zeichnungen ein. Der Standardwert ist "g".
Diese erweiterte Option wurde bereits mit Tekla Structures 2024 SP4 eingeführt.
XS_DRAWINGS_LINE_CAP_STYLE
Mit der erweiterten Option XS_DRAWINGS_LINE_CAP_STYLE können Sie durch Definieren des Linienabschlussstils die Form der Linienenden in PDF-Ausdrucken anpassen.

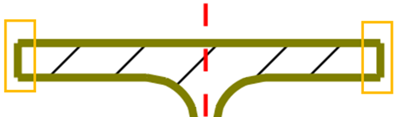

Wert 0:

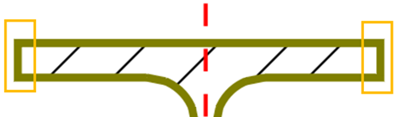

Wert 1:

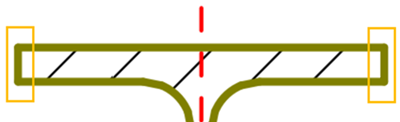

Wert 2:
Diese erweiterte Option wurde bereits mit Tekla Structures 2024 SP4 eingeführt.
XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW
Mit der erweiterten Option XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW bestimmen Sie, ob das Eingabeaufforderungsfenster angezeigt wird, wenn Sie eine Systemkomponente im Modell hinzufügen oder ändern. Im Eingabeaufforderungsfenster werden Informationen zum Hinzufügen oder Ändern der Komponente angezeigt. Durch Einstellung der erweiterten Option auf TRUE wird das Fenster angezeigt. Der Standardwert lautet FALSE.
XS_ENABLE_US_SURVEY_UNIT
Durch Einstellen der erweiterten Option XS_ENABLE_US_SURVEY_UNIT auf TRUE wird das Maßsystem im Modell von internationale/imperiale Fuß auf Fuß (ft) US-Vermessung umgestellt. Der Standardwert lautet FALSE.
XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI
Wenn Sie mit der Datei Bypass.ini den Startbildschirm von Tekla Structures überspringen, stellen Sie die erweiterte Option XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI auf TRUE ein, damit keine Fehlermeldungen in Bezug auf die Lizenz angezeigt wird.
Stellen Sie in der Datei teklastructures.ini oder env_<environment>.in auf XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI=TRUE ein.
XS_TSEP_TO_BE_INSTALLED_ORG_DIR
Mit der erweiterten Option XS_TSEP_TO_BE_INSTALLED_ORG_DIR in der Datei user.ini können Sie den Speicherort festlegen, an dem .tsep-Dateien automatisch installiert werden. Dieser Ordner und dessen Inhalt werden von Tekla Structures verwaltet.
Geänderte erweiterte Optionen
Neue Option zum Formatieren von Bewehrungspositionsnummern
Über die neue Formatierungsoption %REBAR_SEQ_POS% können Sie nun mit folgenden erweiterte Optionen fortlaufende Bewehrungspositionsnummern anzeigen:
XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS
Bei Einstellung der erweiterten Option XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS auf TRUE werden Montageteile nicht mehr nur als ein Teil erachtet, sondern auch die ihm als lose Teile angefügten Bewehrungen, Werkstattschrauben oder Bolzen mit einbezogen. Früher konnten durch die Einstellung dieser erweiterten Option auf TRUE beispielsweise keine Zusammenbauzeichnung für Fußplatten mit Bolzen erstellt werden. Jetzt können Sie auch für diese Montageteile Zusammenbauzeichnungen erstellen.
XS_REBARSET_SHOW_MODIFIERS_CREATED_BY_COMPONENTS
Der Standardwert dieser erweiterten Option von FALSE auf TRUE geändert.
XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE
Bisher wurde beim IFC4-Export immer der BDA-Wert des Hauptteils des Montageteile verwendet, wenn dieser nicht für das Montageteil definiert war. Jetzt kann diese Funktion mit der erweiterten Option XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE deaktiviert werden. Wenn bei der Einstellung der erweiterten Option auf TRUE das BDA auf Montageteilebene nicht eingestellt ist, wird das BDA leer gelassen oder der auf Montageteilebene verwendete Standardwert verwendet. Bei der Einstellung auf FALSE wird das BDA vom Hauptteil geerbt.
XS_USE_INTEGRATED_BUILDING_HIERARCHIES
Der Standardwert dieser erweiterten Option von FALSE auf TRUE geändert.
XS_MODEL_TEMPLATE_DIRECTORY
Sie können jetzt mehrere Ordnerpfade für XS_MODEL_TEMPLATE_DIRECTORY einstellen.
Veraltete erweiterte Optionen
XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE
Diese erweiterte Option wurde jetzt durch den Befehl Nur Referenzobjekte ausschneiden unter ersetzt.
XS_CONNECT_UPLOAD_MODEL_FOLDER und XS_UPLOAD_SHARED_MODEL_TO_CONNECT
Diese erweiterten Optionen wurden nun durch Modelleinstellungen hochladen unter ersetzt.
Liste veralteter erweiterter Optionen aus verschiedenen Versionen von Tekla Structures
Auf der Seite Veraltete erweiterte Optionen finden Sie Angabe zu erweiterten Optionen, die ab der Tekla Structures-Version 2018 nicht mehr verfügbar sind.
