Ortbetonobjekte mit Hilfe des Bewehrungsformkatalogs bewehren

Sie können Ortbetonteile in Ortbetonansichten mit Hilfe des Bewehrungsformkatalogs bewehren.

Anmerkung:

Bewehrungsstabsätze und der Biegeformkatalog sind die Möglichkeiten zum Bewehren von Ortbetonobjekten in Ortbetonansichten. Wenn Sie andere Bewehrungsbefehle (wie Stabgruppe) oder Bewehrungskomponenten verwenden möchten, müssen Sie Einzelteile in Teilansichten bewehren. Alle Bewehrungen sind in Teilansichten und in Ortbetonansichten sichtbar.

Hinweise zum Bewehren von Ortbetonobjekten mithilfe des Biegeformkatalogs:

Die Bewehrung wird mit dem bewehrten Teil verbunden, nicht mit der Betonierteil.
Die Bewehrungsgeometrie wird gemäß der Geometrie des Betonierteils definiert, auch wenn die Bewehrung mit dem Teil verbunden ist. Zum Beispiel können Betonierfugen die Länge der Bewehrungsstäbe begrenzen.
In Listen werden die Bewehrungsinformationen nach dem Teil aufgeführt, nicht nach dem Betonierteil.

Bevor Sie beginnen, erstellen Sie zunächst Betonteile mit dem Bauteiltyp Ortbeton. Tekla Structures formt die Betonierteile automatisch mit.

Stellen Sie sicher, dass Sie eine Ortbetonansicht verwenden. Wenn nicht, klicken Sie auf Ortbetonansicht auf der Registerkarte Beton.
Erstellen Sie bei Bedarf Betonierfugen, indem Sie einen der Befehle Betonierfuge auf der Registerkarte Beton auswählen:
- Einzelpunkt
- Zwei Punkte
- Mehrere Punkte
Um eine Bewehrung in ein Betonierteil einzufügen, Klicken Sie auf der Registerkarte Bewehrung auf Stabgruppe > Biegeform platzieren.

Das Dialogfeld Bewehrungsformkatalog wird geöffnet.
Wählen Sie eine Form in der Strukturansicht auf der linken Seite aus und ändern Sie gegebenenfalls die Eigenschaften.
Klicken Sie auf OK.

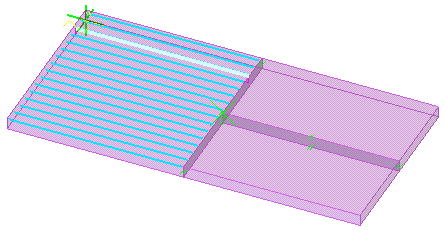

Zeigen Sie im Modell mit der Maus auf eine Fläche oder Kante eines Betonierteils.

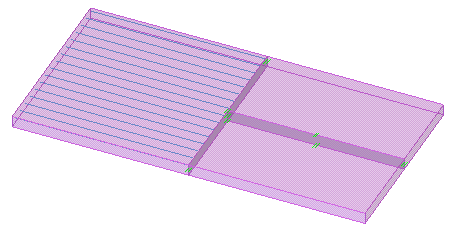

Wählen Sie basierend auf der Vorschau eine Position für die Bewehrung aus und klicken Sie mit der linken Maustaste, um die Bewehrung zu erstellen.
