Bewehrung in Vorlagen
Manchmal müssen Sie Bewehrungsstahl-Biegetypen lokalisieren oder Vorlagen für Bewehrungsstahl-Biegepläne erstellen.
Anmerkung:
Wenn Sie die fest programmierten Biegeformen anpassen oder neue Biegeformen definieren möchten, verwenden Sie den Biegeform-Manager. Siehe Bewehrungsstab-Biegeformen im Biegeform-Manager definieren.
Bewehrungsvorlagen
Sie können durch Einbeziehen bewehrungsspezifischer Attribute wie DIM_A, ANG_S, SHAPE und SHAPE_INTERNAL in Vorlagenfeldern Abmessungen, Biegewinkel und Biegetypen von Bewehrungsstäben in Zeichnungen und Listen anzeigen. Weitere Informationen zum Erstellen von Vorlagen finden Sie im Benutzerhandbuch für den Vorlageneditor.
Abmessungen zuordnen
Verwenden Sie die rebar_schedule_config.inp-Datei im Ordner ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\system zum Zuordnen
- Interne Tekla Structures-Abmessungen und -Winkel der internen Bewehrungsstäbe mit spezifischen Attributen der Vorlage
- Tekla Structures-Biegetypen für interne Bewehrungsstäbe mit spezifischen Biegetypen
Standardmäßig sind diese Zuordnungen umgebungsspezifisch. Sie können diese an Ihre Firmen- bzw. Projektanforderungen anpassen.
Sie können zum Berechnen von Abmessungen und Winkeln, die Sie darstellen möchten, Gleichungen, Funktionen und if-Anweisungen verwenden.
Verwenden Sie einen beliebigen Standard-Texteditor (z. B. Microsoft Notepad), um die rebar_schedule_config.inp-Datei zu bearbeiten.
Beispiele
Das folgende Beispiel der rebar_schedule_config.inp-Datei ordnet den internen Biegetyp 5_1 auf den Biegetyp-Kennzeichen E und die Schenkelabmessungen und Biegewinkel auf bestimmte Vorlagenattribute zu.
| rebar_schedule_config.inp | |
|---|---|
|
|
|

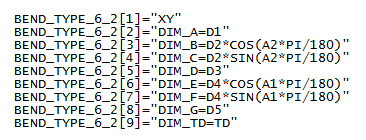

Mit dieser Zuordnung wird der interne Biegetyp 6_2 zu XY und die Attribute der Vorlage DIM_B und DIM_C zeigen die horizontalen und vertikalen Abmessungen des zweiten Schenkels D2, und DIM_E und DIM_F die horizontalen und vertikalen Abmessungen des vierten Schenkels D4.
| rebar_schedule_config.inp | |
|---|---|
|
|
|
Das folgende Beispiel ordnet den internen Biegetyp 4 auf den Biegetyp-Bezeichner A zu, wenn die Abmessungen D1 und D3 identisch sind. Andernfalls ordnet es 4 auf B zu.
| rebar_schedule_config.inp | |
|---|---|
|
|
|
Wenn Tekla Structures eine Bewehrungsstab-Biegeform nicht erkennt, verwendet es die interne Biegeform UNKNOWN für sie. In der Datei rebar_schedule_config.inp können Sie auch festlegen, wie unbekannte Biegetypen in Zeichnungen und Listen dargestellt werden sollen. Beispiel: Sie möchten das Biegetypkennzeichen ??? verwenden und alle Schenkelabmessungen und Biegewinkel auflisten:
| rebar_schedule_config.inp | |
|---|---|
|
|
|
