Beim Erstellen oder Ändern eines Bewehrungsstabsatzes fügt Tekla Structures die einzelnen Stäbe des Bewehrungsstabsatzes automatisch einem Betonteil hinzu. Dieses Betonteil gilt als übergeordnetes Teil des Bewehrungsstabsatzes.

Je nach Bauteiltyp, Unterkante und Volumen der Betonteile, Stablänge, Lage und Ausrichtung sowie Anzahl der Stäbe im Bewehrungsstabsatz werden die übergeordneten Teile für die einzelnen Stäbe gesucht und ausgewählt. Dabei geht Tekla Structures folgendermaßen vor:

• Die einzelnen Stäbe, die zumindest teilweise innerhalb von nur einem Betonteils liegen, werden diesem Teil hinzugefügt.

• Die einzelnen Stäbe, die sowohl innerhalb von Fertigteil- als auch von Ortbetonteilen befinden, werden dem Fertigteil hinzugefügt.



  (1) = Fertigteil, (2) = Ortbetonteil

  In dieser und den nachfolgenden Abbildungen werden die übergeordneten Teile jeweils grün dargestellt.

Somit werden die einzelnen Stäbe, die in mehr als einem Teil liegen, entweder dem Fertigteil oder dem Ortbetonteil, aber niemals beiden hinzugefügt:

• Ein Stab wird als horizontal erachtet, wenn die gesamte horizontale Ausdehnung H eines Stabs größer gleich der gesamten vertikalen Ausdehnung V multipliziert mit dem standardmäßig eingestellten Faktor 2 ist. Ansonsten gilt er als vertikal.



  (1) = horizontaler Stab, (2) = vertikaler Stab

  Gemeinhin gilt ein Stab in einem Bewehrungsstabsatz unter folgenden Bedingungen als horizontal:

  H ≥ XS_REBAR_VERTICAL_FACTOR * V

• Als horizontal erachtete Stäbe werden mit dem Teil verbunden, das den längsten Teil des Stabs erfasst.



• Bei als vertikal erachteten Stäben, die vollständig in einem Teil und teilweise in anderen Teilen liegen, wird der Stab mit dem Teil verbunden, von dem der Stab vollständig erfasst wird.

• Als vertikal erachtete Stäbe, die teilweise in mehrere Teilen liegen, werden mit dem Teil verbunden, dessen Unterseite die geringste Höhe in Richtung globale Z-Achse aufweist.



In manchen Fällen treffen die oben genannten Kriterien auf mehrere Teile zu, die als übergeordnetes Teil des Stabs eines Bewehrungsstabsatzes infrage kommen. Zum Beispiel:

In solchen Fällen wählt Tekla Structures das übergeordnete Teil für die einzelnen Stäbe nach folgenden Kriterien aus:

• Wenn für den Bewehrungsstabsatz eines der Teile häufiger als übergeordnetes Teil als andere gewählt wird, fügt Tekla Structures dem häufiger als übergeordnetes Teil verwendete Teil den Stab hinzu.

  Zum Beispiel:

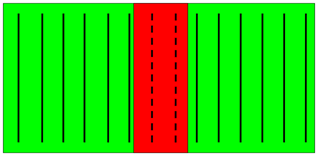

  	In dieser Modellansicht überlappen zwei Teile und die gestrichelten Stäbe befinden sich vollständig in beiden Teilen. Die gestrichelten Stäbe werden dem grünen Teil hinzugefügt, da es mehr Stäbe des Bewehrungsstabsatzes enthält als das rote Teil.

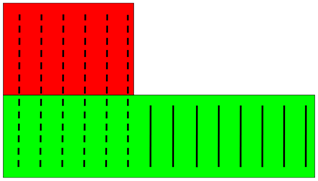

  	In dieser Modellansicht befinden sich die gestrichelten Stäbe in zwei Teilen. Die Stabebenen sind vertikal, und die Teile befinden sich auf gleicher Höhe. Die gestrichelten Stäbe werden dem grünen Teil hinzugefügt, da die meisten Stäbe des Bewehrungsstabsatzes diesem Teil hinzugefügt sind.

• Sollte es für einen Bewehrungsstabsatz kein häufig verwendetes übergeordnetes Teil geben, fügt Tekla Structures den Stab dem Teil mit dem kleinsten Volumen hinzu.

  Zum Beispiel:

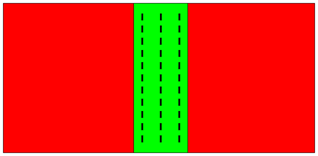

  In dieser Modellansicht überlappen sich zwei Teile, und die gestrichelten Stäbe des Bewehrungsstabsatzes liegen vollständig in beiden Teilen. Die Stäbe werden dem grünen Teil hinzugefügt, da es das geringere Volumen aufweist.

  Sollte das Teilvolumen mehrerer Teile gleich sein, wählt Tekla Structures das Teil mit der kleinsten ID aus.

Zum Überschreiben des automatischen Hinzufügens von Bewehrungsstabsätzen zu Betonteilen können Sie ihnen Bewehrungsstabsätze und Stäbe manuell hinzufügen.
