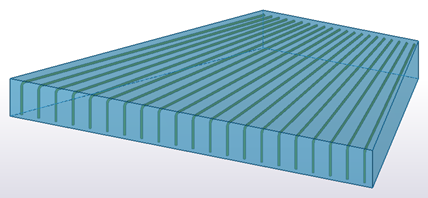

Sie können in Betonteilen und Betonierteilen Bewehrungsstabsätze aus Längsbewehrungsstäben erstellen.

1. Je nach dem zu bewehrenden Betonteil können Sie eine Teilansicht oder eine Betonieransicht verwenden.

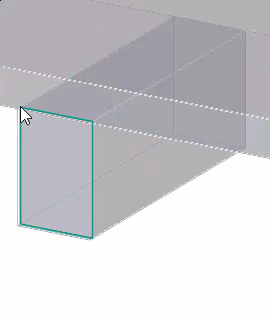

2. Klicken Sie auf der Registerkarte Bewehrung auf Längsrichtung.

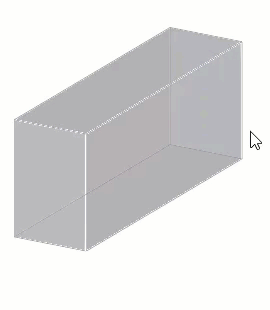

3. Bewegen Sie den Mauszeiger über die Kanten eines Betonteils oder einer Betonierteils.

   Tekla Structures hebt die Querschnitte hervor, die Sie auswählen können.



4. Wählen Sie den Querschnitt aus, den Sie bewehren möchten.



5. Ändern Sie bei Bedarf die Querschnittsgröße oder die Form für die Stäbe.

   Klicken Sie dazu auf der kontextabhängigen Symbolleiste auf , und ziehen Sie die Griffe des Querschnitts.

6. Wählen Sie im ausgewählten Querschnitt die Flächen aus, die Sie bewehren möchten.

   Standardmäßig wird nur eine der Flächen ausgewählt. Um mehrere Flächen auszuwählen, halten Sie die Umschalttaste oder die Strg-Taste gedrückt.

   Tekla Structures hebt die ausgewählten Flächen gelb hervor.



7. Um einzelne Flächen zu verlängern oder zu kürzen, klicken Sie auf der kontextabhängigen Symbolleiste auf . Ziehen Sie dann die gelben und magentafarbenen Endgriffe.
8. Zum Abschluss drücken Sie die mittlere Maustaste oder klicken in der kontextabhängigen Symbolleiste auf Bewehrungsstabsatz erstellen.

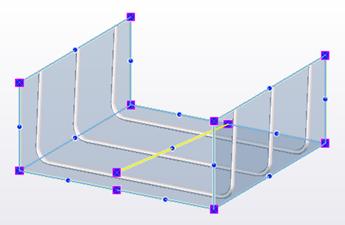

Sie können einen Bewehrungsstabsatz erstellen, der aus Querstäben im Betonteil oder in der Betoniereinheit besteht.

1. Je nach dem zu bewehrenden Betonteil können Sie eine Teilansicht oder eine Betonieransicht verwenden.
2. Klicken Sie auf der Registerkarte Bewehrung auf Querrichtung.
3. Bewegen Sie den Mauszeiger über die Kanten eines Betonteils oder einer Betonierteils.

   Tekla Structures hebt die Querschnitte hervor, die Sie auswählen können.

4. Wählen Sie den Querschnitt aus, den Sie bewehren möchten.



5. Ändern Sie bei Bedarf die Form der Stäbe.

   Zum Ändern der Querschnittsgröße der Stäbe klicken Sie in der kontextabhängigen Symbolleiste auf und ziehen dann an den Griffen des Querschnitts.



6. Wählen Sie bei aktiviertem in der kontextabhängigen Symbolleiste im ausgewählten Querschnitt die zu erstellenden Stabschenkel aus.

   Standardmäßig werden alle Schenkel ausgewählt und von Tekla Structures erstellt ein Schenkel pro Objektfläche erstellt.

   • Um einen ausgewählten Schenkel abzuwählen, klicken Sie bei gedrückter Strg-Taste auf den Schenkel.
   • Um die Auswahl aller Schenkel aufzuheben, klicken Sie auf der kontextabhängigen Symbolleiste auf .
   • Um mehr als einen Schenkel auszuwählen, wählen Sie den ersten Schenkel und halten beim Auswählen der weiteren Schenkel die Strg-Taste oder die Umschalttaste gedrückt.
   • Um alle Schenkel auszuwählen, klicken Sie auf der kontextabhängigen Symbolleiste auf .

   Tekla Structures hebt die ausgewählten Schenkel gelb hervor und erstellt eine durchlaufende Stabform der Schenkel.



7. Drücken Sie zum Drehen der Bewehrungsstabform (um beispielsweise Bügelhaken in eine andere Ecke zu verschieben) die Tabulatortaste (Drehen im Uhrzeigersinn) oder die Umschalt- und die Tabulatortaste gleichzeitig (Drehen gegen den Uhrzeigersinn).
8. Zum Verlängern oder Kürzen einzelner Schenkel klicken Sie in der kontextabhängigen Symbolleiste auf und ziehen dann an den Endgriffen des Stabs.

   Auf diese Weise können Sie auch überlappende Bewehrungsstabformen erstellen oder Bewehrungsstabenden erstellen, die aus dem Betonteil herausragen.

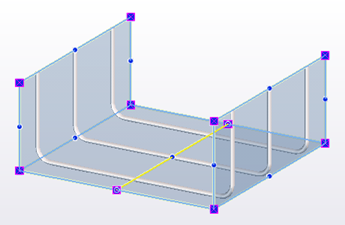

9. Wenn Sie die Verteilungslänge der Stäbe ändern möchten, passen Sie die Länge der Richtlinie für die Bewehrungsstabgruppe an.

   Klicken Sie auf der kontextabhängigen Symbolleiste auf , und ziehen Sie anschließend die Endgriffe der Richtlinie .

10. Zum Abschluss drücken Sie die mittlere Maustaste oder klicken in der kontextabhängigen Symbolleiste auf Bewehrungsstabsatz erstellen.

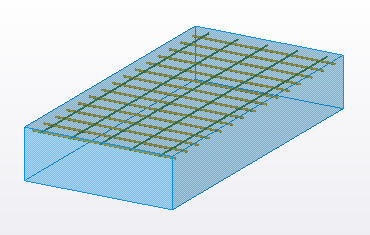

Sie können Bewehrungsstabsätze entsprechend einer Seite eines Betonteils oder Betonierteils erstellen.

1. Je nach dem zu bewehrenden Betonteil können Sie eine Teilansicht oder eine Betonieransicht verwenden.
2. Klicken Sie auf der Registerkarte Bewehrung auf Durch Seite.
3. Definieren Sie die Flächen und Bereiche des zu bewehrenden Betonteils sowie die Richtung der Bewehrungsstäbe mit den folgenden Optionen auf der kontextabhängigen Symbolleiste:

   Diese Schaltfläche	Führt zu
   	Erstellt Stäbe an der Vorderseite des Betonteils.
   	Erstellt Stäbe an der Rückseite des Betonteils.
   	Erstellt Stäbe parallel zur längsten Objektflächenkante. Mit der Option werden Stäbe erstellt, sodass sie parallel zur Kante liegen, die dem Mauszeiger am nächsten ist.
   	Erstellt Stäbe senkrecht zur längsten Objektflächenkante. Mit der Option werden Stäbe erstellt, sodass sie senkrecht zur Kante liegen, die dem Mauszeiger am nächsten ist.
   	Erstellt Stäbe in zwei Richtungen: einen Satz Stäbe parallel zur längsten Objektflächenkante, einen anderen Satz Stäbe senkrecht zur Kante. Mit der Option ist ein Satz Stäbe parallel und der andere Satz Stäbe senkrecht zur Kante, die dem Mauszeiger am nächsten ist.
   	Erstellt Stäbe für eine komplette Objektfläche.
   	Erstellt Stäbe für einen rechteckigen Bereich auf einer Objektfläche.
   	Erstellt Stäbe für einen polygonalen Bereich auf einer Objektfläche.

4. Je nach dem für die Bewehrung ausgewählten Bereich haben Sie folgende Möglichkeiten:
   • So bewehren Sie eine vollständige Objektfläche:
     1. Bewegen Sie den Mauszeiger über die Flächen eines Betonteils oder einer Betoniereinheit.

        Tekla Structures zeigt die Objektflächenbemaßungen und ein Symbol, das die Richtung der Bewehrungsstäbe vorgibt.



     2. Wählen Sie die Objektfläche aus.
   • Picken Sie zum Bewehren eines rechteckigen Bereichs zwei gegenüberliegende Ecken des Bereichs.



   • Picken Sie zum Bewehren eines polygonalen Bereichs zwei Polygonecken.



     Drücken Sie dann die mittlere Maustaste.

Durch Picken von Punkten können Sie einen Bewehrungsstab an einer oder mehreren Flächen eines Betonteils entlang von einer Verlegelinie oder von zwei Verlegelinien erstellen.

1. Klicken Sie auf der Registerkarte Bewehrung auf Durch Verlegelinien.

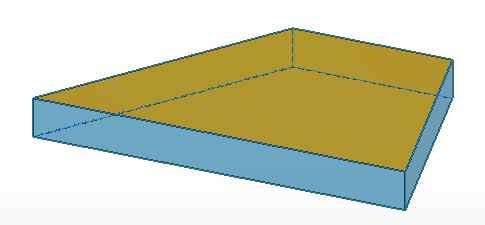

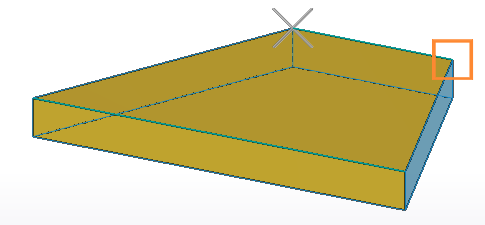

2. Wählen Sie die Teilflächen aus, die Sie bewehren möchten.

   Tekla Structures hebt die ausgewählten Flächen gelb hervor.





   Sie können beliebig viele Flächen auswählen.

   Wenn Sie eine ausgewählte Fläche wieder abwählen möchten, klicken Sie erneut auf die Fläche.

3. Nach Auswahl der gewünschten Flächen drücken Sie abschließend die mittlere Maustaste.

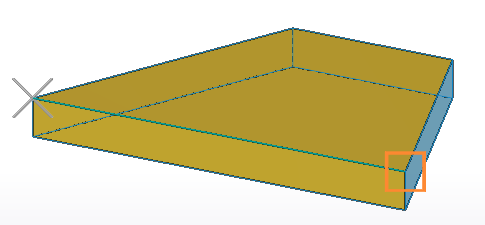

4. Nach Picken aller Punkte für die Positionen der primären Verlegelinien drücken Sie die mittlere Maustaste.



   = Startpunkt, = Endpunkt

5. Wenn Sie eine sekundäre Verlegelinie erstellen möchten, picken Sie Punkte, um deren Position zu definieren.

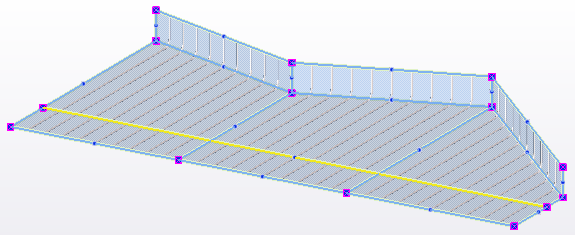

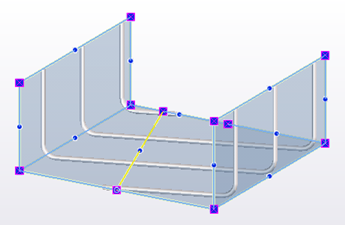

6. Zum Erstellen des Bewehrungsstabsatzes und der Verlegelinien drücken Sie die mittlere Maustaste.

Durch Picken der Punkte im Modell können Sie die Form der Stäbe für einen neu zu erstellenden Bewehrungsstabsatz definieren.

1. Klicken Sie auf der Registerkarte Bewehrung auf Mehr > Durch Punkte.
2. Wählen Sie auf der kontextabhängigen Symbolleiste eine Option aus, um den Typ des Bewehrungsstabsatzes und die Anzahl der Querschnitte im Satz zu definieren.

   Es gibt folgende Optionen:

   • Normal
   • Konisch
   • Konisch zulaufend
   • Konisch kurvenförmig
   • Konisch N

   Geben Sie bei Wahl von Konisch N die Anzahl der Querschnitte ein.



3. Picken Sie die Punkte zum Definieren der Bewehrungsstabform im ersten Querschnitt.

   Sie können unterschiedliche Fangfunktionen verwenden, zum Beispiel Orthogonal und vorübergehende Referenzpunkte.

4. Nach Picken aller Punkte drücken Sie abschließend die mittlere Maustaste.
5. Je nach Typ des Bewehrungsstabsatzes und der Anzahl der Querschnitte haben Sie folgende Möglichkeiten:

   • Für einen Normalen Bewehrungsstabsatz picken Sie den Startpunkt und den Endpunkt des Bewehrungsstabsatzes.

   • Picken Sie am zweiten und den nachfolgenden Querschnitten für andere Bewehrungstypen Punkte, um die Biegeform zu definieren. Nach Picken aller Querschnitte drücken Sie abschließend die mittlere Maustaste.
