PLATE_TOP_VIEW
Das ist ein Vorlagenattribut. Vorlagenattribute dienen zum Filtern oder Abrufen der in Zeichnungen und Listen zu verwendenden Modelldaten. Beim Erstellen einer Liste ersetzt Tekla Structures beispielsweise die in der Listenvorlagen hinzugefügten Attribute durch die entsprechenden Objekteigenschaftswerte.

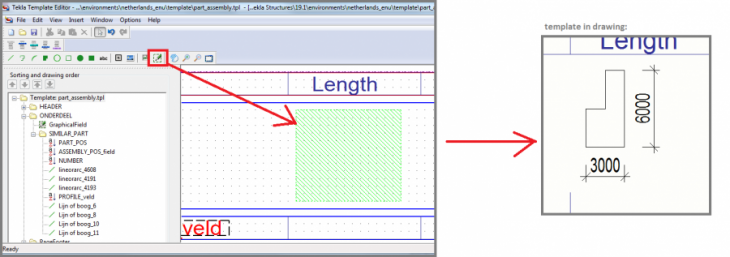

Dieses Attribut ist für Zeilen mit dem Inhaltstyp PARTverfügbar. Es zeigt die Draufsicht auf die Konturplatte an. Sie können die Option PLATE_TOP_VIEW nur in einem grafischen Feld verwenden.
Weitere Informationen über Attribute, die Sie in grafischen Feldern verwenden können, finden Sie im Support-Artikel Attribute für grafische Felder im Vorlageneditor.
Einschränkungen
Die folgenden Attribute haben keine Auswirkungen auf PLATE_TOP_VIEW: FontColor, Dimensions, ImageWidth, ImageHeight und ScaleType.
