Distanzblech Typ 2 (S85)

Distanzblech Typ 2 (S85) verbindet Zwillingsprofile über entweder geschraubten oder geschweißten Verbindungen. Es werden auch Verstärkungsbleche erstellt.

Erzeugte Objekte

Distanzstück Typ 2
Verstärkungsplatten
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	über horizontale und vertikale Distanzstücken und Verstärkungsbleche verbundenes Zwillingsprofil.

Auswahlreihenfolge

Klicken Sie auf dem Menüband auf Träger > Zwillingsprofil.
Picken Sie eine Position auf dem Zwillings Profil.
Wählen Sie das erste Objekt im Profil aus.
Wählen Sie das zweite Objekt im Profil aus.
Klicken Sie mit der mittleren Maustaste, um die Verbindung zu erzeugen.

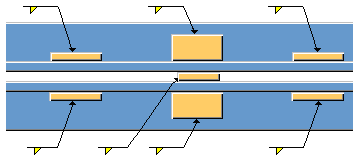

Teilerkennung


	Beschreibung
1	Distanzstück
2	Verstärkungsblech

Registerkarte Abbildung

Definieren Sie über die Registerkarte Abbildung den Abstand zwischen Distanzstücken und Eingabepunkt sowie den Abstand und die Ausrichtung der Bleche.

Verteilung Distanzstücke


Option	Beschreibung

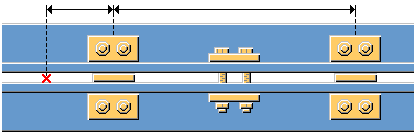

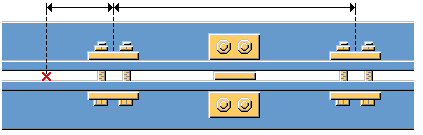

	Das erste Distanzstück ist vertikal ausgerichtet. Definieren Sie den Abstand der Distanzstücke ab Startpunkt.

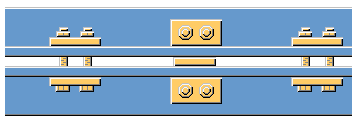

	Das erste Distanzstück ist horizontal ausgerichtet. Definieren Sie den Abstand der Distanzstücke ab Startpunkt.

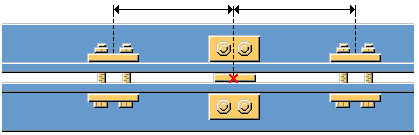

	Das mittlere Distanzstück ist horizontal ausgerichtet. Definieren Sie den Abstand der Distanzstücke ab Mittelpunkt.

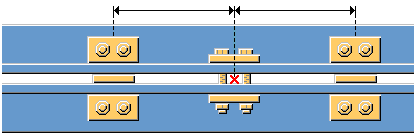

	Das mittlere Distanzstück ist vertikal ausgerichtet. Definieren Sie den Abstand der Distanzstücke ab Mittelpunkt.

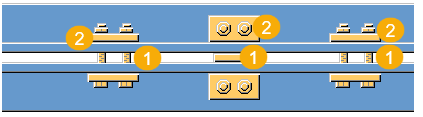

Distanzstückposition


	Beschreibung
1	Definieren Sie den Abstand ab Startpunkt.
2	Definieren Sie die Anzahl der Distanzstückverbindungen.
3	Definieren Sie den Abstand zwischen den Distanzstücken.

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Blecheigenschaften fest.

Teile


Option	Beschreibung	Standard
Schenkel	Dicke des Füllblechs.	Abstand zwischen den Winkeln.
Schenkel 2	Dicke des Füllblechs.	Abstand zwischen den Winkeln.
Blech	Dicke der Verstärkungsbleche.	`3/8”`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Wählen Sie in der Registerkarte Parameter zwischen geschraubten und geschweißten Blechen aus. Sie können auch die Größe der Bleche für die Schweißverbindungen definieren.

Plattentyp


Option	Beschreibung
	Bleche werden geschraubt.
	Bleche werden geschweißt. Definieren Sie die Blechabmessungen.

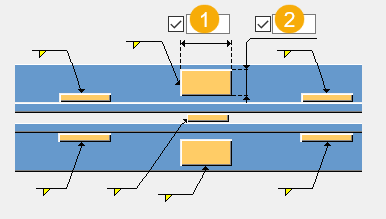

Abmessungen geschweißte Bleche


	Beschreibung	Standard
1	Breite Verstärkungsblech.	`3”15/16`
2	Länge Verstärkungsblech.	`3”15/16`

Registerkarte Schrauben

Definieren Sie auf der Registerkarte Schrauben die Schraubengruppenabmessungen und die Schraubeneigenschaften.

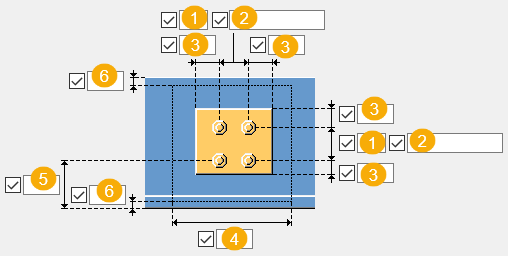

Maße Schraubengruppe


	Beschreibung
1	Anzahl der Schrauben.
2	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Breite Distanzstück.
5	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
6	Abstand zwischen Distanzstückkante und Teilkante.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
