Bewehrungsloch (Bewehrunsstabsbohrung)

Tekla Structures
Geändert: 16 Nov. 2018
2025
Tekla Structures

Bewehrungsloch (Bewehrunsstabsbohrung)

Bewehrungsloch erzeugt Löcher für Bewehrungsstäbe in einer Stahlstütze, einem Stahlträger oder einem Konturblech.

Erzeugte Objekte

  • Löcher

  • Schnitte

Verwendung

Situation

Beschreibung

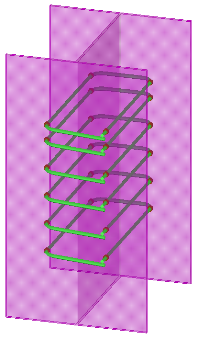

Es werden Löcher für Bewehrungsstäbe in einem Stahlträger erzeugt.

Auswahlreihenfolge

  1. Wählen Sie das Hauptteil aus (Stütze, Träger oder Konturblech).

  2. Wählen Sie das Nebenteil aus (Bewehrungsgruppe).

  3. Klicken Sie auf die mittlere Maustaste, um die Löcher für die Bewehrungsstäbe zu erzeugen.

Teilerkennung

Teil

1

Loch für Bewehrungsstab

Registerkarte Parameter

Verwenden Sie die Registerkarte Parameter, um die Eigenschaften der Löcher für Bewehrungsstäbe festzulegen.

Eigenschaften von Bewehrungsstablöchern

Option

Beschreibung

Standard

Schraubennorm

Wählen Sie die Schraubennorm aus:

  • 6914

  • 7968

  • 7990

  • ASS 1

  • ASS 2

  • UNDEFINED_BOLT

6914

Rundungsart

Wählen Sie die Rundungsart aus:

  • Keine

    Der Rundungswert entspricht der Summe aus Bewehrungsstabdurchmesser und Lochspiel.

  • Abrunden

    Der Rundungswert ist die nächstgelegene ganze Zahl, die durch den Rundungsgenauigkeitswert teilbar ist.

  • Aufrunden

    Der Rundungswert ist die nächste folgende ganze Zahl, die durch den Rundungsgenauigkeitswert teilbar ist.

  • Abstreichen

    Der Rundungswert ist die nächstgelegene vorherige ganze Zahl, die durch den Rundungsgenauigkeitswert teilbar ist.

  • Rund nach Tabelle

    Definieren Sie den Durchmesser des Bewehrungsstabs, den Lochdurchmesser und die Langlocherweiterung.

Kein Standardwert

Beispielabmessungen:

  • Durchmesser des Bewehrungsstabs = 21,6 mm

  • Lochspiel = 3 mm

  • Rundungsgenauigkeit = 2 mm

  • Keine, Rundung = 24,6 mm

  • Abrunden, Rundung = 24 mm

  • Aufrunden, Runden = 26 mm

  • Rund nach Tabelle = 24 mm

Lochspiel

Legen Sie das Lochspiel fest.

Wenn Sie Rund nach Tabelle als Rundungsart auswählen, können Sie kein Lochspiel festlegen.

0 mm

Rundungsgenauigkeit

Definieren Sie die Rundungsgenauigkeit.

Wenn Sie Rund nach Tabelle als Rundungsart auswählen, können Sie keine Rundungsgenauigkeit festlegen.

1 mm

Maßtabelle

Definieren Sie den Durchmesser des Bewehrungsstabs, den Lochdurchmesser und die Langlocherweiterung.

Um Maße in der Tabelle festzulegen, wählen Sie die Option Rund nach Tabelle als Rundungsart aus.

Bewehrungsloch verwendet einen vorhandenen Schraubendurchmesser und passt das Lochspiel an, bis der gewünschte Lochdurchmesser erreicht ist.

Verwenden Sie die Schaltflächen + und -, um Zeilen zur Tabelle hinzuzufügen oder daraus zu löschen.

Registerkarte Erweitert

Verwenden Sie die Registerkarte Erweitert, um Lochtyp, vertikalen Versatz und Winkelbereich einzustellen.

Lochtyp

Option

Beschreibung

Standard

Lochtyp

Wählen Sie den Lochtyp aus:

  • Schraubenloch

  • Teilschnitt

  • Schraubenloch + Teilschnitt

Schraubenloch

Vertikaler Versatz

Option

Beschreibung

Standard

Das Loch wird nicht versetzt.

Das Loch wird nach oben versetzt, um als direktes Auflager für den Bewehrungsstab zu dienen und diesen in der korrekten vertikalen Position zu halten.

Das Loch kann versetzt werden, wenn es sich um ein kreisförmiges Loch handelt.

Winkelbereich

Beschreibung

Standard

1

Winkelbereich.

Ein rundes Loch wird innerhalb des definierten Bereichs erstellt. Löcher, die über den Bereich hinausgehen, werden in Langlöcher transformiert.

5 mm
