Fußleiste (S75)

Fußleiste (S75) erstellt mindestens eine Fußleiste unten an den Pfosten.

Erzeugte Objekte

Fußleisten
Schweißnähte

Verwendung


Situation	Beschreibung
	Fußleisten werden mit Pfosten verbunden.

Bevor Sie beginnen

Erstellen Sie beispielsweise Wangen, Träger oder Platten und dann Pfosten mit Hilfe der Komponente Pfosten Typ 1 (S76).

Auswahlreihenfolge

Wählen Sie die Hauptteile aus (Wangen/Träger/Platten).
Wählen Sie den ersten Pfosten aus.
Wenn Pfostenauswahl auf der Registerkarte Abbildung auf Standard oder Alle verwenden eingestellt ist und die Pfosten mit Hilfe von Pfosten (S76) erstellt wurden, klicken Sie zum Erstellen der Komponente mit der mittleren Maustaste.

Wenn die Pfosten separat modelliert wurden oder Pfostenauswahl auf Ausgewählte verwendeneingestellt ist, wählen Sie den zweiten Pfosten, dann den dritten usw. und klicken mit der mittleren Maustaste.

Beachten Sie bitte, dass beim Ändern der Komponente alle verbundenen Komponenten gelöscht werden. Wenn Sie z. B. Pfosten ändern, werden die verbundenen Fußleisten und Geländer gelöscht.

Teilerkennung


	Beschreibung
1	Fußleiste

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Abmessungen, Eckschnitte und Seiten der Fußleiste definieren.

Teilauswahl


Option	Beschreibung	Standard
Treppenteile auswählen	Hier können Sie definieren, wie die Wangen oder Träger zu berücksichtigen sind: Ausgewählte verwenden: Nur die ausgewählten Wangen werden für die Erstellung von Fußleisten berücksichtigt. Alle verwenden: Sollte mindestens eine der ausgewählten Wangen Teil einer Treppe sein, dann werden alle Wangen, die innerhalb der Treppe in dieselbe Richtung wie die ausgewählte verlaufen, ebenfalls ausgewählt.	Alle verwenden
Pfostenauswahl	Ausgewählte verwenden: Nur die ausgewählten Pfosten werden für die Erstellung von Fußleisten berücksichtigt. Alle verwenden: Sollte mindestens einer der ausgewählten Pfosten Teil eines Pfostenmakros sein, werden alle Pfosten, die innerhalb des Treppenmakros in dieselbe Richtung wie der ausgewählte Pfosten verlaufen, ebenfalls ausgewählt.	Alle verwenden

Fußleiste an schräger Wange



	Standard Fußleiste wird an der schrägen Wange erstellt. AutoDefaults kann diese Option ändern.
	Fußleiste wird nicht an der schrägen Wange erstellt.
	Fußleiste wird an der schrägen Wange erstellt.

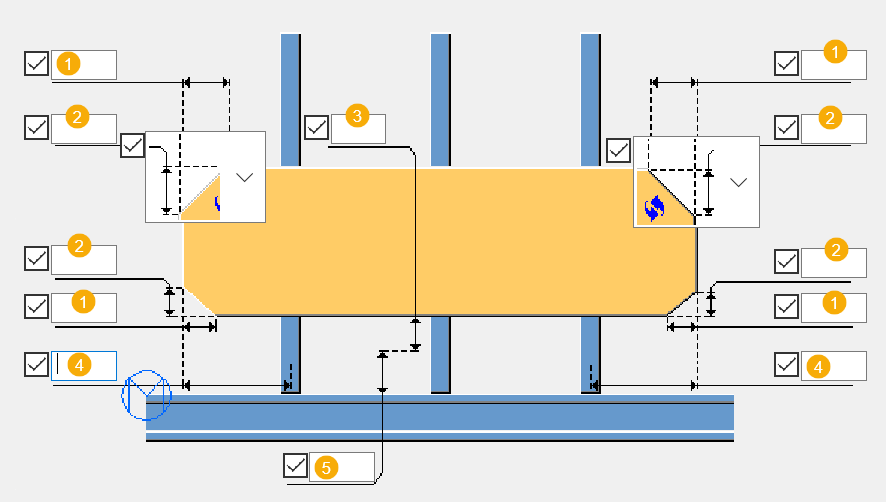

Abmessungen/Bemaßungen


	Beschreibung	Standard
1	Horizontaler Eckschnitt für Blechecke.	`0 mm`
2	Vertikaler Eckschnitt für gerade Eckschnitte und Eckschnittradius für ausgerundete Ecken. Wenn eine Fußleiste in mehrere Teile aufgeteilt ist, werden nur das erste und das letzte Teil mit einem Eckschnitt versehen.	`0 mm`
3	Fußleistenhöhe ab Oberkante fertiger Fußboden.	`200 mm`
4	Fußleistenverlängerung nach links oder rechts.	`150 mm`
5	Oberkante fertiger Fußboden	`0 mm`


	Beschreibung	Standard
1	Spalt zwischen den Fußleisten und den Pfosten. Die Versatzrichtung der Bleche richtet sich nach der Seite der Pfosten, auf der die Bleche erstellt werden sollen.	`0 mm`


	Beschreibung	Standard
1	Spalt zwischen zwei aufeinanderfolgenden Fußleisten. Die Abmessungen beziehen sich senkrecht auf Mittellinien zwischen den beiden Blechen und werden ab den nächstgelegenen Ecken zwischen den Punkten bestimmt.	`10 mm`

Eckschnitt-Form

Eckschnitttyp für die oberen vertikalen Ecken der Fußleiste. Wenn das Blech in mehrere Teile untergeteilt ist, werden nur das erste und das letzte Teil mit einem Eckschnitt versehen.


Option	Option	Beschreibung
		Standard Gerader Eckschnitt AutoDefaults kann diese Option ändern.
		Gerader Eckschnitt
		Ausgerundete Ecke

Fußleistenseite


Option	Beschreibung
	Standard Fußleisten werden auf der linken Seite der Pfosten erstellt. AutoDefaults kann diese Option ändern.
	Fußleisten werden auf der linken Seite der Pfosten erstellt.
	Fußleisten werden auf der rechten Seite der Pfosten erstellt.
	Fußleiste werden auf der Linie der Pfosten zentriert und in Teile zwischen den Pfosten aufgeteilt.

Drehung

Wählen Sie eine angemessene Fußleistendrehungsoption aus.


Optionen

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Teileigenschaften, den Fußleistenschnitt und den Verbindungstyp definieren.

Teile


Option	Beschreibung	Standard
Fußleiste	Wählen Sie das Profil aus dem Profilkatalog aus. Wenn kein Profil ausgewählt ist, wird die Fußleiste als polygonales Blech erstellt.
Maximale Länge	Maximale Länge der Fußleiste.	`5000 mm`
Fußleiste als Konturblech	Hier definieren Sie die Erstellungsmethode der Stoßfläche. Mit Ja erstellen wird aus einem Konturblech erstellt. Mit Nein wird die Stoßfläche aus dem ausgewählten Trägerprofil erstellt.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Fußleistenschnitttyp


Option	Beschreibung
	Standard Kein Schnitt AutoDefaults kann diese Option ändern.
	Kein Schnitt
	Schnitt bei maximaler Länge Die Fußleiste wird in mehrere Teile unterteilt, wenn die Gesamtlänge das unter Maximale Länge definierte Maß überschreitet.
	An jedem Pfosten schneiden Die Fußleiste wird durch Schnittebenen, die mit Hilfe der Mittellinien der Pfosten definiert werden, in mehrere Teile unterteilt.

Verbindungsart


	Beschreibung
1	Verbindungstyp zwischen einem oder zwei Fußleistenteilen und einem Pfosten (Hauptteil).
2	Verbindungstyp zwischen zwei aufeinander folgenden Fußleistenteilen.


Option	Beschreibung
	Standard Keine Verbindung AutoDefaults kann diese Option ändern.
	Keine Verbindung
	Schweißen
	Verbindung Wenn Sie den Verbindungstyp auf Verbindung einstellen, wird eine Standard-Tekla Structures-Verbindung verwendet, die in Verbindungsname und Attributdatei definiert ist.


Option	Beschreibung
	Standard Keine Verbindung AutoDefaults kann diese Option ändern.
	Keine Verbindung
	Schweißen
	Verbindung Wenn Sie den Verbindungstyp auf Verbindung einstellen, wird eine Standard-Tekla Structures-Verbindung verwendet, die in Verbindungsname und Attributdatei definiert ist.

Spalt zwischen Blechen


	Beschreibung
1	Spalt zwischen zwei aufeinander folgenden Teilen derselben Fußleiste.

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
