Arbeiten mit Ansichten
Eine Ansicht ist eine Darstellung eines Modells von einem bestimmten Standpunkt aus. Jede Ansicht wird in Tekla Structures in einem eigenen Fenster angezeigt. Durch Auswählen eines Teils in einer Ansicht wird es in allen geöffneten Ansichten hervorgehoben.
- Erstellen von Modellansichten
- Öffnen, Speichern, Ändern oder Löschen von Ansichten
- Zwischen Ansichten wechseln
- Ansichtseigenschaften
Ansichtsebene
Jede Ansicht hat eine Ansichtsebene, in der Achsen sichtbar sind und Punkte als blaue Kreuze dargestellt werden. Punkte außerhalb der Ansichtsebene sind rot. Beim Definieren der Ansichtstiefe wird von der Ansichtsebene ausgegangen.
Sie können die Ansichtsebene wie jedes andere Objekt verschieben. Wenn Sie diese verschieben, verwendet Tekla Structures nur den senkrecht zur Ansichtsebene verlaufenden Vektor. Zum Verschieben der Ansichtsebene klicken Sie auf die Ansicht und dann mit der rechten Maustaste und wählen aus.
Hauptansichten
Hauptansichten sind Ansichten, die parallel zu den Hauptebenen des globalen Koordinatensystems liegen (xy, xz und zy). In Hauptansichten wird die Ansichtsebene immer anhand von zwei Achsen bestimmt, die im Namen der Ebene angezeigt werden. Die dritte Achse verläuft rechtwinklig zur Ansichtsebene. Sie wird nicht im Namen der Ebene angezeigt. In der Hauptansicht der Ebene wird das Modell aus der Richtung der dritten Achse betrachtet.
Wenn Sie Hauptansichten erzeugen, müssen Sie den Abstand der Ansichtsebene (die Ansichtsebenenkoordinate) vom globalen Ursprung in Richtung der dritten Achse definieren.

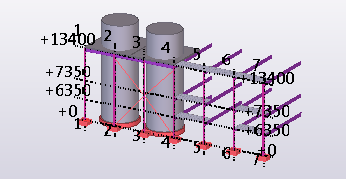

Beispiele für Hauptansichten:
|
Ebene |

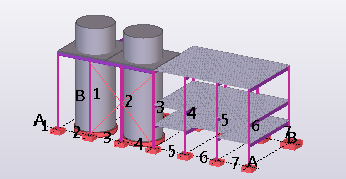

3D-Ansicht |

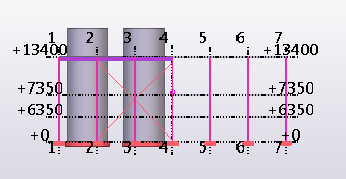

Ebenenansicht |
|---|---|---|
|
XY |
|
|
|
XZ |
|
|
|
ZY |
|
|
Andere Ansichten
Für andere Ansichtstypen definieren Sie entweder die Ansichtsebene und die Koordinate durch Picken von Punkten oder lassen die Punkte abhängig von der Erstellungsmethode automatisch definieren.
Sollte man in einer 3D- oder in einer Ebenenansicht modellieren?
Ansichten werden in 3D-Ansichten und in Ebenenansichten unterteilt. 3D-, Ebenen- und auch Höhenansichten liefern unterschiedliche Informationen, die für verschiedene Aufgaben nützlich sind.
Eine übliche Methode besteht darin, mehrere Ansichten zu öffnen:
- Eine 3D-Ansicht für eine realistische Modellversion
- Eine Ebenenansicht zum Hinzufügen und Verbinden von Teilen
- Eine Höhenansicht zum Prüfen der Höhe
Wenn Sie mit mehreren Bildschirmen arbeiten, maximieren Sie Ihren Arbeitsbereich, indem Sie die verschiedenen Ansichten auf verschiedenen Bildschirmen platzieren.
Sie können problemlos zwischen der 3D- und der Ebenenansicht wechseln, indem Sie die Tastenkombination Strg + P verwenden.
