Anpassen des ursprünglichen Profilkatalogs

Tekla Structures
Geändert: 20 Jan. 2025
2025
Tekla Structures

Anpassen des ursprünglichen Profilkatalogs

Der ursprüngliche Profilkatalog enthält Informationen zu Profilen, deren Regeln und Typen sowie die Statikeigenschaften der Profile. Profile werden in einer hierarchischen, nach Regeln gruppierten Verzeichnisstruktur angezeigt.

Standardmäßig enthält der Profilkatalog umgebungsspezifische Standardprofile und generische parametrische Profile. Sie können Profile hinzufügen, ändern, importieren, exportieren und löschen.

Sie können Ihre eigenen benutzerdefinierten Profile erstellen, die sowohl fest als auch parametrisch sein können. Über den Profilkatalog können Sie neue feste Profile erstellen, entweder ganz ohne Vorgaben oder ausgehend von der Kopie eines vorhandenen Profils. Mit dem Skizzeneditor oder .clb-Dateien erstellen Sie neue, parametrische Profile.

Tekla Structures speichert die Profilkataloginformationen in der profdb.bin Datei.

Den ursprünglichen Profilkatalog wieder aktivieren

Zur weiteren Nutzung des ursprünglichen Profilkatalogs in einer Umgebung mit einem aktivierten aktualisierten, neuen Profilkatalog ist der ursprüngliche Profilkatalog erneut zu aktivieren.

Zur Nutzung des ursprünglichen Profilkatalogs fügen Sie set XS_USE_OLD_PROFILE_CATALOG=true in einer der folgenden Dateien hinzu:

  • die env_global_default.ini-Datei im Ordner Environments\common,

  • die env_<EnvironmentName>_environment.ini-Datei in einem bestimmten Umgebungsordner.

Tipp: Zur Nutzung des ursprünglichen Profilkatalogs ohne dessen Aktivierung öffnen Sie diesen über den Schnellstart.

Wichtige Schaltflächen im Profilkatalog

Bei der Arbeit mit Profilen beachten Sie bitte die Anwendung der folgenden Schaltflächen im Dialogfeld Profilkatalog ändern.

Schaltfläche

Beschreibung

Die Änderungen eines einzelnen bearbeiteten Profils werden im Speicher des Computers gespeichert, bis Sie auf OK klicken.

Speichert die Änderungen im Modellordner.

Tekla Structures speichert den geänderten Katalog auf der Festplatte, wenn Sie auf OK klicken, um das Dialogfeld zu schließen, und anschließend im Dialogfeld Speicherbestätigung auf OK klicken.

Diese Auswahl schließt das Dialogfeld Profil Katalog ändern, ohne die Änderungen zu speichern.

Beachten Sie, dass sämtliche am Katalog vorgenommenen Änderungen selbst nach Anklicken von Aktualisieren verloren gehen, da die Änderungen nicht auf der Festplatte gespeichert wurden. Die am Katalog vorgenommenen Änderungen sind während einer Sitzung sichtbar, da der Katalog den Speicher des Computers verwendet. Wenn Sie Tekla Structures das nächste Mal starten, werden vorherigen Daten von der Festplatte wiederhergestellt.

Tekla Structures speichert die Informationen fester Profile in der Datei profdb.bin. Beim erstmaligen Öffnen eines Modells liest Tekla Structures die Daten von der Festplatte und speichert sie im Speicher des Computers.

Bei Auswahl eines Profils liest Tekla Structures die Daten aus dem Computerspeicher und zeigt sie im Dialogfeld Profilkatalog ändern an. Das geht schneller, als auf die Daten über die Festplatte zuzugreifen.

So gruppieren Sie Profile

Im Profilkatalog werden Profile in einer hierarchischen Baumansicht angezeigt und nach Regeln gruppiert, z. B. Profiltyp (z. B. I-Profile) und der Profilquerschnitt (z. B. HEA). Die Art und Weise der Gruppierung von Profilen in der Profil-Baumansicht können Sie über die Regeln ändern.

Es spielt keine Rolle, in welcher Reihenfolge die Regeln erstellt werden. Wichtig ist nur die Position der Regeln in der Profil-Baumansicht.

Tekla Structures liest die Regeln der Profil-Baumansicht von oben nach unten. Die Profile befinden sich in der höchsten Gruppe, in der Sie die in der Regel definierten Kriterien erfüllen. Eine Regel für Alle Profile hat beispielsweise Vorrang vor allen Regeln, die sich innerhalb der Profil-Baumansicht weiter unten befinden.

Hinzufügen einer Regel zum Profilkatalog

  1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
  2. Klicken Sie mit der rechten Maustaste auf eine beliebige bestehende Regel, und wählen Sie Regel hinzufügen aus.
    Tipp:

    Sie können eine Regel für eine nächste Ebene hinzufügen, die unter einer bestehenden Regel eine Untergruppe erstellt. Mit dem Befehl Regel für nächste Ebene hinzufügen fügen Sie die Regel für die nächste Ebene hinzu.

    Das Dialogfeld Profil Manager Regeln wird eingeblendet.

  3. Definieren Sie die Regeleigenschaften.
    1. Geben Sie im Feld Regelbezeichnung einen Namen für die Regel ein.
    2. Wählen Sie den Profiltyp für die Regel aus.
    3. Geben Sie den Filter Name für die neue Regel ein.

      Standardmäßig ist das Platzhaltersymbol (*) eingegeben. Dadurch werden alle Einträge angezeigt.

      Zum Gruppieren sämtlicher Katalogeinträge, deren Namen beispielsweise mit A beginnen, geben Sie A* im Feld Filter Name ein. Zum Gruppieren sämtlicher Katalogeinträge, deren Namen 100 enthalten, geben Sie *100* ein. Tekla Structures gruppiert die den Kriterien entsprechenden Katalogeinträge unter der neuen Regel.

  4. Klicken Sie auf OK, um das Dialogfeld Profil Manager Regeln zu schließen.
  5. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.
  6. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Ändern einer Regel im Profilkatalog

In der Profil-Baumansicht werden die Profile in alphabetischer Reihenfolge und Regeln in der von Ihnen festgelegten Reihenfolge aufgeführt. Zum Ändern der Reihenfolge, in der Regeln angezeigt werden, nutzen Sie die Befehle Nach oben verschieben und Nach unten verschieben.

Tipp:

Zum Löschen einer Regel klicken Sie im Kontextmenü mit der rechten Maustaste auf eine bestehende Regel und wählen Regel löschen aus.

  1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
  2. Klicken Sie mit der rechten Maustaste auf eine beliebige bestehende Regel, und wählen Sie Regel bearbeiten aus.

    Das Dialogfeld Profil Manager Regeln wird eingeblendet.

  3. Ändern Sie die Regeleigenschaften.
  4. Klicken Sie auf OK, um das Dialogfeld Profil Manager Regeln zu schließen.
  5. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.
  6. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Siehe auch

Hinzufügen von benutzerdefinierten Attributen zu Profilen

Sie können Profilen eigene Attribute hinzufügen. Sie können beispielsweise die Stärke von Farbschichten spezifizieren, die maximale Korngröße von Beton definieren, verschiedene Profiltypen nach Material aussortieren oder Profilaliase zum Umwandeln zwischen imperialen und metrischen Profilen und umgekehrt erstellen.

  1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
  2. Klicken Sie auf der Registerkarte Benutzerdefinierte Attribute auf Definitionen.

    Das Dialogfeld Profileigenschaften ändern wird eingeblendet.

  3. Zum Hinzufügen einer neuen Zeile klicken Sie auf Hinzufügen.
  4. Zum Definieren eines benutzerdefinierten Attributs klicken Sie auf die einzelnen Elemente einer Zeile.
    1. Wählen Sie in der Liste Profiltyp einen Profiltyp aus, auf den das benutzerdefinierte Attribut angewendet wird.
    2. Wählen Sie in der Liste Anzahl die Art von Information aus, die das benutzerdefinierte Attribut enthält, z. B. Gewicht, Fläche, Verhältnis, Zeichenfolge.
    3. Definieren Sie in der Liste Reihenfolge die Reihenfolge, in der die benutzerdefinierten Attribute im Dialogfeld angezeigt werden. Höhere Werte werden zuerst angezeigt.
    4. Definieren Sie in der Liste Eigenschaftsname einen Namen für die Eigenschaft.

      Der Name wird im Katalog gespeichert und kann in Listen und Vorlagen verwendet werden. Beim Verwenden von einem Eigenschaftsname in einer Vorlage zeigt PROFILE.PROPERTY_NAME die Stelle der Anzeige des Eigenschaftsnamens an. Zum Beispiel PAINT_LAYER_THICKNESS.

    5. Definieren Sie in der Spalte Symbol eine Abkürzung, die für die Eigenschaft verwendet werden kann, z. B. Ix oder ct.
    6. Definieren Sie in der Spalte Bezeichnung eine Bezeichnung für das Attribut.
  5. Klicken Sie auf Aktualisieren.
  6. Klicken Sie auf OK, um das Dialogfeld Profileigenschaften ändern zu schließen.

Beispiel: Hinzufügen eines benutzerdefinierten Attributs zu einem Profil und dessen Nutzung in einer Regel

Sie können Profilen eigene Attribute mit den jeweiligen Werten hinzufügen. Die benutzerdefinierten Attribute können beispielsweise zum Filtern von Profilen verwendet werden.

In diesem Beispiel wird ein benutzerdefiniertes Attribut der Regel für I-Profile hinzugefügt.

  1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.

  2. Klicken Sie auf der Registerkarte Benutzerdefinierte Attribute auf Definitionen.

    Das Dialogfeld Profileigenschaften ändern wird eingeblendet.

  3. Zum Hinzufügen einer neuen Zeile klicken Sie auf Hinzufügen. Anschließend wählen Sie die Zeile aus und ändern folgendermaßen die Eigenschaften:

    • Stellen Sie Profiltyp auf I-Profile ein.

    • Stellen Sie Anzahl auf String ein.

    • Stellen Sie Eigenschaftsname auf HISTORICAL_PROFILE ein.

    • Stellen Sie Symbol auf Hist ein.

    • Stellen Sie Überschrift auf Ursprüngliches Profil ein.

  4. Klicken Sie auf Aktualisieren und dann auf OK.

  5. Wählen Sie in der Profil-Baumansicht I-Profile und dann HEA aus.

  6. Klicken Sie mit der rechten Maustaste, und wählen Sie Regel für nächste Ebene hinzufügen aus.

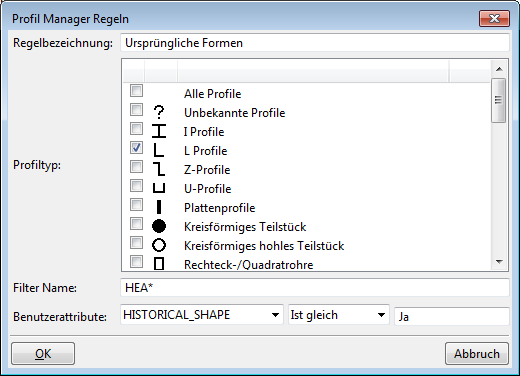

  7. Stellen Sie im Dialogfeld Profil Manager Regeln die Regeleigenschaften folgendermaßen ein:

    • Stellen Sie Regelbezeichnung auf Ursprüngliche Profile ein.

    • Deaktivieren Sie in Profiltyp das Kontrollkästchen Alle Profile und aktivieren Sie das Kontrollkästchen I-Profile.

    • Geben Sie HEA* im Feld Filter Name ein.

    • Stellen Sie Benutzerdefinierte Attribute auf HISTORICAL_PROFILE und Gleichein und geben Sie im Feld neben den anderen beiden Feldern Ja ein.

  8. Klicken Sie auf OK.

    Ursprüngliche Profile werden in der Profil-Baumansicht angezeigt.

  9. Wählen Sie das erforderliche ursprüngliche Profil, z. B HEA120, in der Profil-Baumansicht aus.

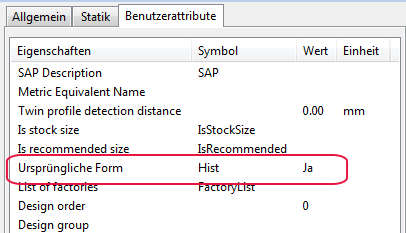

  10. Ändern Sie auf der Registerkarte Benutzerdefinierten Attribute das Feld Wert für das Ursprüngliche Profil auf Ja.

  11. Klicken Sie auf Aktualisieren.

  12. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.

  13. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Beim nächsten Öffnen des Profilkatalogs werden die Profile in der Profil-Baumansicht unter Ursprüngliche Profile angezeigt.

Zuordnen von Profiltypen zu bestimmtem Material

Sie können definieren, welche Profile für Stahlteile, Betonteile bzw. für beide verfügbar sind. Der zugehörige Profiltyp bestimmt die beim Ändern von Material eines Teils im Dialogfeld Profil auswählen angezeigten Profiltypen.

  1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
  2. Wählen Sie einen Profiltyp aus, z. B. L-Profile.
  3. Zur Zuordnung der Profile zum Stahl klicken Sie mit der rechten Maustaste und wählen Material > Stahl aus.

    Ein Häkchen bei der Option Stahl zeigt an, dass die L-Profile für Stahlteile verfügbar sind.

  4. Damit die ausgewählten Profile auch für Betonteile verfügbar sind, klicken Sie mit der rechten Maustaste und wählen dann Material > Beton aus.

    Bei Bedarf entfernen Sie das Häkchen durch erneutes Klicken auf das Material.

  5. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.
  6. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Siehe auch

Ein Profil aus dem Profilkatalog löschen

  1. Klicken Sie im Menü Datei auf Kataloge > Profilkatalog, um das Dialogfeld Profilkatalog ändern zu öffnen.
  2. Wählen Sie das zu löschende Profil aus.
  3. Klicken Sie mit der rechten Maustaste und wählen Sie Profil löschen aus.
  4. Klicken Sie auf OK, um das Dialogfeld Profilkatalog ändern zu schließen.
  5. Klicken Sie im Dialogfeld Speichern bestätigen auf OK, um die Änderungen zu speichern.

Tekla Structures zeigt weiterhin in Modellansichten gelöschte Profile an bis diese von Ihnen geändert werden oder das Modell erneut geöffnet wird. Danach werden Teile mit nicht im Profilkatalog verfügbaren Profilen als Stäbe ohne Profil angezeigt.

Wenn für das gelöschte Profil eine benutzerdefinierte Querschnittdefinition verwendet wurde, löschen Sie es separat, damit der Querschnitt aus dem Modell entfernt wird.
