Vorschau der Positionierungsergebnisse

Nach dem Starten eines Positionierungsbefehls und vor Annehmen der Positionierungsergebnisse können Sie eine Vorschau der Positionsnummern anzeigen, die von Tekla Structures den Objekten zugewiesen wurden. Die vorgeschlagenen Positionsnummern und zugehörigen Objekte im Modell können beispielsweise auf überlappende Positionierung geprüft und gegebenenfalls bearbeitet werden. Sie können die Positionierung auch abzubrechen und die vorgeschlagenen Positionsnummern verwerfen, um gegebenenfalls die Positionierungseinstellungen und das Modell anzupassen.

Die Vorschau der Positionierungsergebnisse ist beispielsweise zum Erstellen von Zwischenübermittlungen hilfreich.

Beim Starten der Positionierungsbefehls Veränderte Objekte positionieren oder Selektierte Serien positionieren über das Menüband oder der Befehle für Diagnose und Reparatur > Positionierung im Menü Datei wird das Dialogfeld Positionierungsvorschau geöffnet.

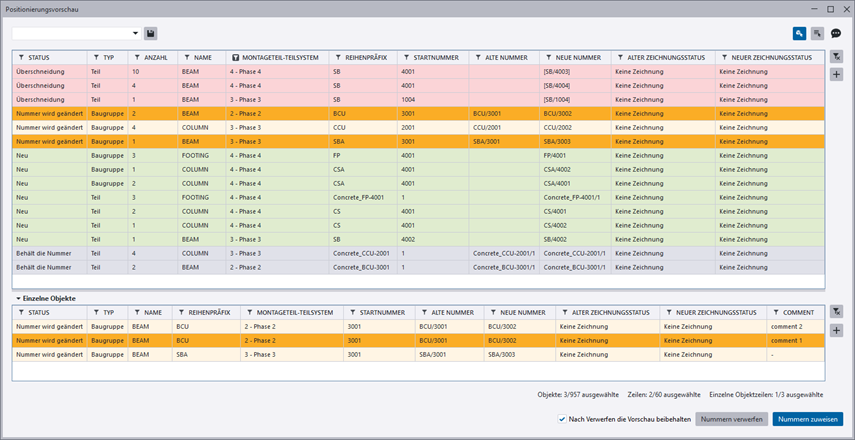

In dem Positionierungsvorschau Dialogfeld können Sie die obere Haupttabelle verwenden, um die Objekteigenschaften anzuzeigen, die sich auf die Positionierung auswirken. Sie können Zeilen in der Haupttabelle auswählen und dann in der Einzelne Objekte Tabelle die zugehörigen Objekte einzeln überprüfen. Das ist praktisch, wenn diese unterschiedliche Werte für Eigenschaften aufweisen, die sich nicht auf die Positionierung auswirken. Das gilt z. B. für das benutzerdefinierte Attribut Kommentar. In der Haupttabelle wird zwar für diese Objekteigenschaften der Wert Variiert angezeigt, doch in der Tabelle Einzelne Objekte sehen Sie die Werte der einzelnen Objekte.

Bedenken Sie, dass das Dialogfeld Positionierungsvorschau nicht angezeigt wird, wenn Sie mit einem Modell mit Standardteilen arbeiten oder die Option Mit Hauptmodell synchronisieren (speichern-positionieren-speichern im Dialogfeld Setup Positionierung ausgewählt ist.

Die Objekte können folgende Positionierungsstatus aufweisen, die im Dialogfeld Positionierungsvorschau mit verschiedenen Farben gekennzeichnet werden:


Status	Farbe	Beschreibung
Übergreifen	Rot	Objekte aus unterschiedlichen Positionierungsserien würden dieselbe Positionsnummer erhalten. Dies ist nicht zulässig, und Objekte mit überlappenden Nummern werden bei der Zuweisung der Nummern ausgeschlossen.
Nummer wird geändert	Gelb	Das Objekt wurde geändert und erhält eine neue Nummer.
Neu	Grün	Das Objekt wurde noch nicht positioniert oder Präfix bzw. Startnummer wurde geändert.
Behält die Nummer	Grau	Das Objekt wurde geändert, kann aber seine vorherige Nummer behalten.

So funktioniert die Positionierungsvorschau:


Ziel	Vorgehensweise
Sortierreihenfolge der Zeilen nach Eigenschaftswerten in mindestens einer Spalte ändern	Zum Ändern der Sortierreihenfolge der Zeilen in einer Spalte klicken Sie auf die Spaltenüberschrift. Das Pfeilsymbol neben der Spaltenüberschrift gibt an, ob die Sortierreihenfolge aufsteigend oder absteigend angeordnet ist. Spalten ohne Pfeilsymbol (in denen angezeigt wird, wenn Sie mit dem Mauszeiger über die Spaltenüberschrift fahren) werden nicht sortiert. Der Status „nicht sortiert“ dient bei mehreren zum Sortieren aktivierten Spalten zum Deaktivieren einzelner Spalten, ohne dafür von vorn beginnen zu müssen. So sortieren Sie Zeilen anhand mehrerer Spalten: Sortieren nach einer Spalte. Halten Sie die Umschalttaste gedrückt und sortieren Sie dann nach den anderen Spalten.
Zeilen je nach Eigenschaftswerten in einer Spalte filtern (ein- oder ausblenden)	Klicken Sie in der Spaltenüberschrift auf . Wählen Sie in der angezeigten Liste die Werte aus, nach denen Sie filtern möchten. Zum Beispiel: Sie können nach Werten suchen. Sie können auch auf Alle oder Keine klicken, um alle oder keine der verfügbaren Werte auszuwählen und dann Werte zu entfernen oder hinzuzufügen. Die Zahlen neben den einzelnen Werten geben an, wie oft der Wert mit dem aktuellen Filter und ingesamt gefunden wurde, zum Beispiel (6/20). Das Symbol in der Spaltenüberschrift zeigt an, dass für die Spalte ein Filter aktiviert ist. Um alle Filter in allen Spalten zu löschen, klicken Sie neben der Tabelle, in der Sie die Filter löschen möchten, auf die Schaltfläche Alle Filter löschen.
Zugehörige Zeilen und Objekte auswählen	Um automatisch jene Objekte im Modell auszuwählen, die mit den ausgewählten Zeilen im Positionierungsvorschau Dialogfeld in Beziehung stehen, klicken Sie auf die Schaltfläche. Wenn Sie bei blauer Schaltfläche Zeilen auswählen, wählt Tekla Structures automatisch die entsprechenden Objekte im Modell aus. Zum Auswählen von Zeilen, die sich auf bestimmte Objekte im Modell beziehen, wählen Sie zuerst die Objekte im Modell aus und klicken Sie dann auf die Schaltfläche.
Identische Objekte einzeln auswählen und prüfen	Wählen Sie in der Haupttabelle des Dialogfelds Positionierungsvorschau eine Zeile aus, in der Anzahl größer als 1 ist. Wenn die Einzelne Objekte Tabelle unter der Haupttabelle nicht geöffnet ist, öffnen Sie sie, indem Sie auf den Einzelne Objekte Text oder den Rechtspfeil vor dem Text klicken. Wählen Sie in der Einzelne Objekte Tabelle eine oder mehrere Zeilen aus. Wenn Sie Zeilen auswählen, während die Schaltfläche blau ist, wählt Tekla Structures automatisch die entsprechenden Objekte im Modell aus. Sie können die Objekte jetzt z. B. vergleichen oder bei Bedarf modifizieren.
Neue Spalte hinzufügen	Klicken Sie auf die Schaltfläche neben der Tabelle, in die Sie die Spalte einfügen möchten. Je nach dem Objekttyp, für den in der neuen Spalte Werte angezeigt werden sollen, wählen Sie Spalte für Baugruppe hinzufügen, Spalte für Teil hinzufügen oder Spalte für Bewehrung hinzufügen aus. Suchen Sie nach einem Attribut in der Liste, und wählen Sie es aus. Die Liste zeigt die Vorlagenattribute und benutzerdefinierten Attribute an, die für den ausgewählten Objekttyp verfügbar sind. Geben Sie bei Bedarf einen benutzerdefinierten Namen für die Spalte ein. Standardmäßig wird automatisch der Name des ausgewählten Attributs verwendet. Klicken Sie auf OK, um die neue Spalte hinzuzufügen. Denken Sie daran, dass keine Spalten hinzugefügt werden können, wenn das Modell bei geöffnetem Dialogfeld Positionierungsvorschau geändert wurde.
Eine hinzugefügte Spalte entfernen	Nach Klicken mit der rechten Maustaste auf die Spaltenüberschrift wählen Sie Löschen aus.
Reihenfolge der Spalten ändern	Ziehen Sie eine Spaltenüberschrift an eine neue Position.
Spalten ein- oder ausblenden	Zum Ausblenden einer Spalte klicken Sie mit der rechten Maustaste auf die Spaltenüberschrift und wählen Ausblenden aus. Zum Einblenden einer ausgeblendeten Spalte klicken Sie mit der rechten Maustaste auf eine Spaltenüberschrift und wählen Spalte anzeigen sowie den Namen der einzublendenden Spalte aus. Zum Einblenden aller ausgeblendeten Spalten klicken Sie mit der rechten Maustaste auf eine Spaltenüberschrift und wählen Alle Spalten einblenden aus.
Spalteneinrichtung speichern	Geben Sie einen Dateinamen in das Feld oben im Dialogfeld ein. Klicken Sie auf die Schaltfläche . Die Settings.PreviewTable.xml Datei wird im \attributes Ordner im aktuellen Modellordner gespeichert. Die Datei kann mehrere Setups enthalten. Sie können die Datei speichern. Tekla Structures sucht an allen üblichen Speicherorten nach ihr: Der Modellordner, der Projektordner (XS_PROJECT), der Firmenordner (XS_FIRM) und der Systemordner (XS_SYSTEM). Wenn mehrere Dateien gefunden werden, werden deren Inhalte nicht zusammengeführt. Beachten Sie, dass die angewendeten Filter und die Sortierreihenfolge nicht gespeichert werden.
Prüfen, Auswählen und Korrigieren von Objekten mit überlappenden Nummern	Wählen Sie eine rote Zeile mit Überlappung aus. Klicken Sie mit der rechten Maustaste, und verwenden Sie dann eine der folgenden Optionen: Klicken Sie auf Bewehrungsstabsätze auswählen. Die Bewehrungsstabsätze, zu denen die ausgewählten Stäbe gehören, werden im Modell ausgewählt, und die Eigenschaften werden im Eigenschaftenbereich angezeigt. Anschließend können Sie das Präfix und/oder die Startnummer der Bewehrungsstabsätze anpassen. Klicken Sie auf Diese Serie im Modell auswählen. Um weitere Nummern für die ausgewählten Serien verfügbar zu machen, passen Sie die Startnummer der Serie an. Klicken Sie auf Überlappendes Objekt im Modell auswählen. Passen Sie dann das Präfix und/oder die Startnummer des überlappenden Objekts an. Klicken Sie auf Einander überlappende Serien im Modell auswählen. Passen Sie dann das Präfix und/oder die Startnummer der gesamten Serie an. Sie können übrigens Diese Serie im Modell auswählen auch auf andere Zeilen anwenden, die keine Überlappung aufweisen.
Lehnen Sie die vorgeschlagenen Nummern ab	Wenn Sie mit den vorgeschlagenen Positionsnummern nicht zufrieden sind, gehen Sie wie folgt vor: Wenn das Dialogfeld Positionierungsvorschau nicht geschlossen werden soll, aktivieren Sie das Kontrollkästchen Nach Verwerfen die Vorschau beibehalten. Das ist beispielsweise hilfreich, wenn Sie während der Fehlerbehebung in der Positionierung Zeichnungen öffnen oder Objekte vergleichen möchten. Klicken Sie auf Positionsnummern ablehnen. Passen Sie gegebenenfalls die Modellobjekte und die Positionierungseinstellungen an. Schließen Sie den Positionierungsvorschau Dialog. Starten Sie einen Positionierungsbefehl, um erneut eine Vorschau der Positionierungsergebnisse anzuzeigen.
Positionierungsergebnisse annehmen und Objekten die vorgeschlagenen Positionsnummern zuweisen	Wenn Sie mit den vorgeschlagenen Positionsnummern zufrieden sind, klicken Sie auf Nummern zuweisen. Tekla Structures positioniert die Objekte gemäß den Positionierungseinstellungen. Beachten Sie, dass die Schaltfläche Nummern zuweisen nicht verfügbar ist, wenn Sie das Modell geändert haben.
Geben Sie Feedback zur Positionierungsvorschau Funktion ab.	Klicken Sie auf die Feedback übermitteln Schaltfläche in der oberen rechten Ecke des Dialogfelds.
