Erstellen von parametrischen Profilen durch Skizzieren

Sie können parametrische benutzerdefinierte Profile anhand von Skizzen erstellen. Die Abmessungen parametrischer Profile können Sie bei jeder Verwendung in einem Modell ändern.

Um parametrische Profile durch Skizzieren zu erstellen, führen Sie diese Aufgaben in der hier gezeigten Reihenfolge aus:

Skizzieren Sie zunächst den Umriss des Profils.

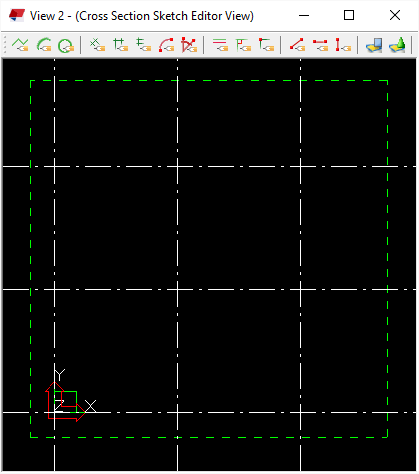

Über der Skizzeneditor

Verwenden Sie den Skizzeneditor für Querschnitte, um skizzierte Profile zu erstellen und zu ändern.

Wenn Sie der Skizzeneditor zum ersten Mal öffnen, ist die Ansicht leer. Die in der Skizzeneditor angezeigten Rasterkoordinaten und Bezeichnungen richten sich nach den Rastereigenschaften des tatsächlichen Tekla Structures-Modells.

Beim Öffnen von der Skizzeneditor öffnet Tekla Structures auch Skizzen Explorer und das Dialogfeld Variablen.

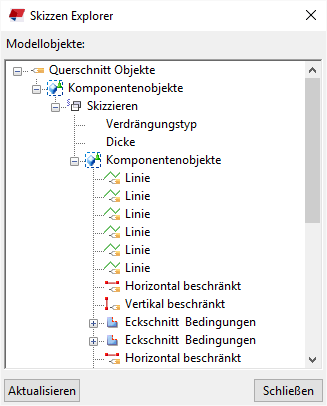

Über den Skizzen Explorer

Im Skizzen Explorer werden die Objekte (Linien, Bögen, Kreise, Beschränkungen, Bemaßungen und Eckschnitte) eines skizzierten Profils in einer hierarchischen Baumansicht angezeigt.

Der Skizzen Explorer öffnet sich beim Öffnen von der Skizzeneditor automatisch.

Beim Anklicken eines Objekts in der Skizzeneditor hebt Tekla Structures das Objekt im Skizzen Explorer hervor.

Der Skizzen Explorer zeigt für die einzelnen skizzierten Profile folgende Informationen an:

Extrusionsart (0, 1 oder 2) und Dicke des skizzierten Profils
Linien, Bögen und Kreise
Beschränkungen
Abstände und Abmessungen und ihre Werte
Eckschnitte und deren Typ (0=Kein, 1=Linie ... 7=Linie und Bogen) und Abmessungen.

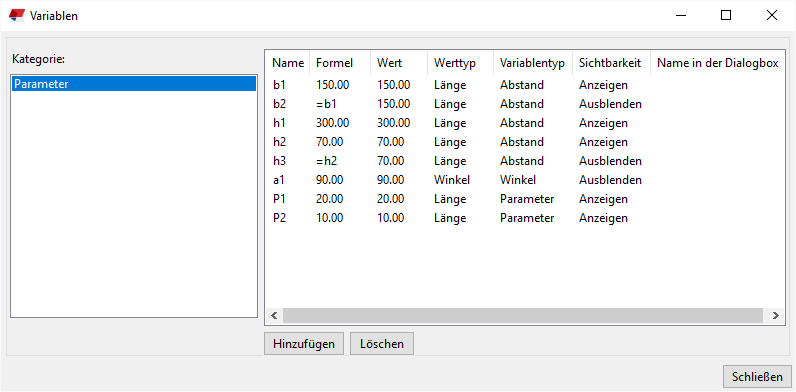

Variablen in skizzierten Profilen

Variablen können feste Eigenschaften oder Formeln enthalten, anhand derer Tekla Structures die Eigenschaften jedes Mal neu berechnet, wenn Sie das Profil in einem Modell verwenden.

Im Dialogfeld Variablen können Sie die Eigenschaften eines skizzierten Profils definieren. Das Dialogfeld Variablen öffnet sich beim Öffnen des der Skizzeneditor automatisch.

Anmerkung:

Das Dialogfeld Variablen funktioniert genauso wie das entsprechende Dialogfeld im Editor für benutzerdefinierte Komponenten. Weitere Informationen zur Verwendung von Variablen finden Sie unter Hinzufügen von Variablen zu einer benutzerdefinierten Komponente.
