Sie können horizontale, vertikale und benutzerdefinierte Abstände im Modell messen. Messungen sind grundsätzlich temporär und werden nur so lange im Ansichtsfenster des Modells angezeigt, bis es aktualisiert oder neu gezeichnet wird.

1. Drücken Sie Strg+P, um zur Ebenenansicht zu wechseln.
2. Klicken Sie auf der Registerkarte Bearbeiten auf Maßlinien, und wählen Sie einen der folgenden Befehle aus:

   • Abstand

     Dieser Befehl misst den Abstand zwischen zwei beliebigen Punkten. Verwenden Sie diesen Befehl, um geneigte oder ausgerichtete Abstände zu messen. Standardmäßig enthalten die Ergebnisse den Abstand und die Koordinaten.

   • Horizontaler Abstand

     Dieser Befehl misst den Abstand zwischen zwei Punkten in Richtung der x-Achse der Ansichtsebene.

   • Vertikaler Abstand

     Dieser Befehl misst den Abstand zwischen zwei Punkten in Richtung der y-Achse der Ansichtsebene.

3. Picken Sie den Startpunkt.
4. Picken Sie den Endpunkt.
5. Wählen Sie einen Punkt, um anzugeben, auf welcher Seite der Maßlinie das Maß erscheinen soll.

   Die Messung wird im Modell angezeigt. Sie kann nicht innerhalb des Modells verschoben werden.

6. Zum entfernen von Messungen aktualisieren Sie das Ansichtsfenster. Dazu klicken Sie mit der rechten Maustaste auf die Ansicht und wählen Fenster aktualisieren.

Sie können Winkel im Modell messen. Messungen sind grundsätzlich temporär und werden nur so lange im Ansichtsfenster des Modells angezeigt, bis es aktualisiert oder neu gezeichnet wird.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Maßlinien > Winkel.
2. Picken Sie den Mittelpunkt.
3. Picken Sie den Startpunkt.
4. Picken Sie den Endpunkt.

   Die Messung wird im Modell angezeigt. Sie kann nicht innerhalb des Modells verschoben werden.

5. Zum entfernen von Messungen aktualisieren Sie das Ansichtsfenster. Dazu klicken Sie mit der rechten Maustaste auf die Ansicht und wählen Fenster aktualisieren.

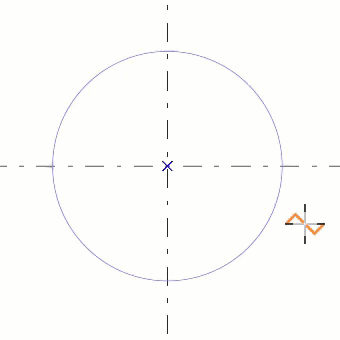

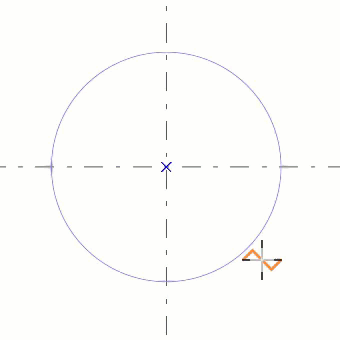

Sie können den Radius und die Länge eines Bogens im Modell messen. Messungen sind grundsätzlich temporär und werden nur so lange im Ansichtsfenster des Modells angezeigt, bis es aktualisiert oder neu gezeichnet wird.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Maßlinien > Bogen.
2. Picken Sie den Startpunkt.
3. Picken Sie den Mittelpunkt.

   Hierbei kann es sich um einen beliebigen Punkt auf dem Bogen zwischen Startpunkt und Endpunkt handeln.

4. Picken Sie den Endpunkt.



   (1) Startpunkt

   (2) Mittelpunkt

   (3) Endpunkt



   (4) Bogenradius

   (5) Bogenlänge

   Die Messungen werden im Modell angezeigt. Sie können nicht innerhalb des Modells verschoben werden.

5. Zum entfernen von Messungen aktualisieren Sie das Ansichtsfenster. Dazu klicken Sie mit der rechten Maustaste auf die Ansicht und wählen Fenster aktualisieren.

Sie können Abstände zwischen Schrauben in einer Schraubengruppe messen. Tekla Structures zeigt ebenfalls die Randabstände zwischen den Schrauben und einem ausgewählten Teil an. Messungen sind grundsätzlich temporär und werden nur so lange im Ansichtsfenster des Modells angezeigt, bis es aktualisiert oder neu gezeichnet wird.

1. Klicken Sie auf der Registerkarte Bearbeiten auf Maßlinien > Schraubenabstand.
2. Wählen Sie eine Schraubengruppe aus.
3. Wählen Sie ein Teil aus.

   Die Messungen werden im Modell angezeigt. Sie können nicht innerhalb des Modells verschoben werden.



4. Zum entfernen von Messungen aktualisieren Sie das Ansichtsfenster. Dazu klicken Sie mit der rechten Maustaste auf die Ansicht und wählen Fenster aktualisieren.
