Die Komponente Objekte anpassen passt das Nebenteil an das Hauptteil an, indem sie dort, wo es erforderlich ist, Schnitte anbringt und die Lücken mit zusätzlichen Teilen füllt.

Die Komponente passt nur auf Nebenteilflächen, die einen Winkel zwischen -35° und 35° Grad mit dem Hauptteil bilden. Das Beispielbild unten zeigt, dass für Nebenteile mit einem Winkel von mehr als 35° kein zusätzliches Material erstellt wird.

Sobald die einzubauenden Haupt- und Nebenteilflächen identifiziert sind, wird die Nebenfläche in Richtung der angrenzenden Flächen eingebaut.

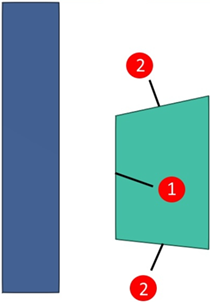

(1) Anzupassende Fläche

(2) Benachbarte Flächen

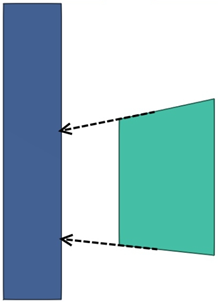

Die Ebenen werden von den angrenzenden Flächen erweitert, bis sie sich mit dem Hauptteil schneiden.

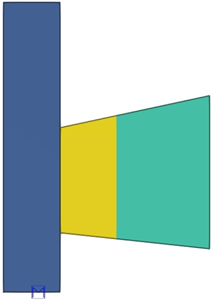

Zusätzliches Material wird erstellt, um den Raum zwischen den erweiterten Ebenen, dem Hauptteil und dem Nebenteil zu füllen.

Einschränkungen

• Gebogene Platten, Polywände und Polyträger werden nicht unterstützt.

• Einstellung An Hauptteil anpassen: Mit der Option Flächenprojektion wird nur die nächstgelegene Fläche des Hauptteils projiziert. Mehrere Flächen können nicht projiziert werden.

• Zusätzliches Material wird nicht immer aus demselben Objekttyp wie das Nebenteil erstellt. Bei Wänden zum Beispiel wird das zusätzliche Material als Platte angelegt.
• Teile, die mit skizzierten Profilen erstellt wurden, werden nicht als Nebenteile unterstützt.

Wir empfehlen Ihnen, zunächst die Eigenschaften zu definieren, die Sie bei der Anpassung der Objekte verwenden möchten. Wenn Sie die Eigenschaften definiert haben, wählen Sie die Teile aus, die Sie anpassen möchten, und erstellen Sie die Anpassung im Modell.

1. Wählen Sie die Komponente Objekte anpassen im Katalog Anwendungen und Komponenten aus.

2. Um die Standardeigenschaften zu ändern, öffnen Sie das Dialogfeld Objekte anpassen und ändern Sie die Eigenschaften.

3. Spalt erstellen: Definieren Sie den Abstand zwischen dem Hauptteil und dem Zusatzmaterial oder dem Nebenteil. Um eine Anpassung zu erstellen, der mit dem Hauptteil bündig ist, lassen Sie den Wert als 0.0.

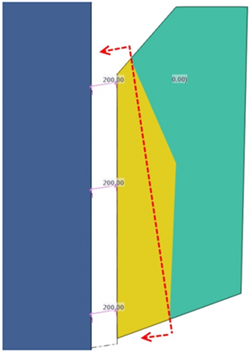

   Der Spaltabstand wird in der Richtung senkrecht zur Nebenteilfläche gemessen, die in der Abbildung unten mit der gestrichelten Linie dargestellt ist. Nachdem die Richtung des Spalts definiert wurde, wird derselbe Spalt entlang der Hauptteilfläche angebracht. In diesem Beispiel ist der Abstand 200 mm.



   Wenn mehr als eine Fläche eingepasst wird, ist die Richtung des Spalts senkrecht zu einer imaginären Linie zwischen den Außenflächen des Objekts. Um das gleiche Beispiel zu verwenden: Wenn sich nur eine Fläche zwischen den Außenflächen befindet, bleibt die Richtung des Spaltabstands gleich.



4. Zusätzliches Material erstellen: Wählen Sie, welche Art von zusätzlichem Material erstellt wird.

   • Als hinzugefügtes Material

     Tekla Structures fügt das hinzugefügte Material automatisch an das Nebenteil an, um ein einziges kombiniertes Teil zu bilden.



     Dies ist eine nützliche Option, wenn Sie Mengenberichte auf der Basis von Teilen erstellen, da Mengenangaben wie HEIGHT das hinzugefügte Material berücksichtigen und versuchen, die gesamte Höhe des kombinierten Teils zu erfassen.

   • Als einer Baugruppe/einem Bauteil hinzugefügte Teile

     Zusätzliches Material wird dem Bauteil (Beton) oder der Baugruppe (anderes Material) des Einbauteils hinzugefügt.



   • Als lose Teile

     Zusätzliches Material wird als separater Einzelteil erstellt.



   • Nein

     Es wird kein zusätzliches Material hinzugefügt, um den Spalt zwischen dem anzubringenden Teil und dem Hauptteil zu füllen. Beachten Sie, dass, wenn sich das einzubauende Teil mit dem Hauptteil überschneidet, Schnitte verwendet werden, um das überschneidende Material zu entfernen.



     (1) Wandmontage nur durch Schneiden von Material

     (2) Nicht hinzugefügtes zusätzliches Material

5. Erstellen für: Wählen Sie, ob das Teil an die nächstgelegene Fläche oder an alle Flächen innerhalb eines bestimmten Abstands angepasst werden soll.

   • Nächste Fläche passt nur auf die dem Hauptteil am nächsten liegende Fläche.

     Objekte anpassen prüft jede Nebenteilfläche einzeln, um festzustellen, welche Nebenteilfläche dem Hauptteil am nächsten ist. Für jede Fläche überprüft Objekte anpassen Folgendes:

     1. Identifiziert den Mittelpunkt der Nebenteilfläche.

     2. Erzeugt eine Linie vom Mittelpunkt der Nebenteilfläche zum Hauptteil, senkrecht zur Hauptteilfläche, bis sich die Linie mit dem Hauptteil schneidet.

     3. Misst die Linie.

     4. Wiederholen Sie die Schritte a – c für alle Nebenteile und den Hauptteil.

     Die kürzeste Linie zeigt die beiden am nächsten liegenden Flächen an. Die Seite, die dem sekundären Teil entspricht, ist die Nächste Fläche.



     (1) Kürzeste Entfernung

     (2) Anzupassende Fläche (= nächstgelegene Fläche)

     Das Ergebnis sehen Sie in der Abbildung unten:



   • Flächen näher als passt alle Flächen an, die näher als der angegebene Abstand sind.

     Der Abstand wird ähnlich wie in Nächste Fläche gemessen, mit der Ausnahme, dass alle Punkte einer Fläche unterhalb des definierten Abstands liegen müssen, damit die Fläche angepasst werden kann.



     Im obigen Beispiel ist der verwendete Grenzabstand 1000 mm. Die einzige Fläche, bei der alle Scheitelpunkte näher als 1000 mm liegt, ist die Fläche in der Nähe des Bodens, und sie ist daher die einzige Fläche, die passt.

   • Verwenden Sie Direkte Änderung, um manuell auszuwählen, welche Nebenteilflächen angepasst werden sollen.

     Wählen Sie im Modell die Komponente aus. Die grünen und roten Griffe für die direkte Änderung, die auf den Nebenteilflächen erscheinen, zeigen die Flächen an, die angepasst werden können.



     Rote und grüne Flächen kennzeichnen die Flächen, die angepasst wurden bzw. die nicht angepasst wurden. Klicken Sie auf eine grüne Fläche, um diese Fläche anzupassen. Klicken Sie auf eine rote Fläche, um zu verhindern, dass diese Fläche angepasst wird, wie in dem Beispielbild unten gezeigt.



6. Nach Möglichkeit Teilende anpassen verwenden: Fügen Sie Anpassungen zu Teilen auf die gleiche Weise hinzu, wie mit dem Befehl Teilende einpassen.

   Diese Option gilt nur für die Objekte, die mit dem Befehl Anpassen an Linie angepasst werden können: Balken, Säulen und Fundamente. Decken, Platten und Wände können nicht auf diese Weise angepasst werden, daher wirkt sich diese Option nicht auf sie aus.

   • Ja: Wenn möglich, werden die Teile mit dem Befehl Anpassen an Linie eingebaut.



   • Nein: Der Befehl Anpassen an Linie wird nicht verwendet, und die Teile werden mit der Option eingebaut, die Sie unter Zusätzliches Material erstellen auswählen.

7. An Hauptteil anpassen: Definieren Sie, wie das Hauptteil verwendet wird, um das Nebenteil zu befestigen.

   • Tatsächliche Fläche: Die Nebenteile werden exakt an die Geometrie des Hauptteils angepasst. Das Bild unten zeigt ein Beispiel für Tatsächliche Fläche, das auf eine Wand und eine Säule angewendet wurde.



   • Flächenprojektion: Die Nebenteile werden auf der Ebene angebracht, die koplanar mit der Fläche des Hauptteils ist. Das Bild unten zeigt ein Beispiel für Flächenprojektion, das auf eine Wand und eine Säule angewendet wurde.



8. Klicken Sie auf Ändern, um die von Ihnen definierten Eigenschaften zu speichern.

9. Wählen Sie das Hauptteil (das Teil, an das Sie anbauen möchten).

10. Wählen Sie das Nebenteil (das einzubauende Teil).

    Das Teil wird eingebaut, wenn Sie das Nebenteil auswählen.
